Задания к практической работе №4

Задача 1. Определить несущую спо­собность колонны, изготовленной из дву­тавра 20К1 по ТУ 14-2-24-72 и загружен­ной центрально-приложенной силой N. Ма­териал конструкции — сталь марки ВСтЗсп6. Расчетная схема колонны показана на рис. а. Высота Колонны Н=4 м.

Ответ. N=803 кН.

Задача 2. Определить несущую способность колонны, изго­товленной из широкополочного двутавра по ТУ 14-2-24-72 и загру­женной центрально-приложенной силой N. Материал конструкции — сталь марки ВСтЗпс6. Расчетная схема колонны показана на рис. а. Исходные данные принять по одному из вариантов табл. 1.

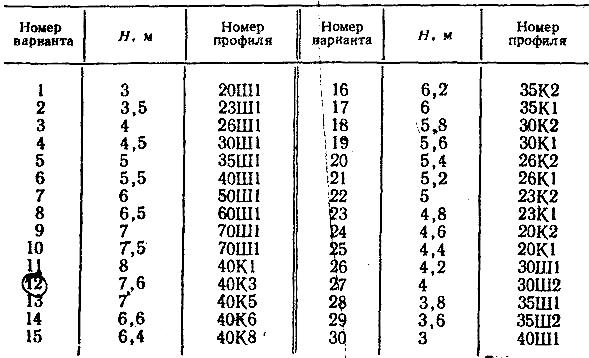

Таблица 1. Исходные данные к задаче 2

Задача 3. Подобрать сечение сварной колонны двутаврового сечения на действие расчетной силы с учетом коэффициента надеж­ности по назначению N, приложенной в центре колонны. Материал конструкции ВСтЗпс6, расчетное сопротивление бетона фундамента на сжатие R_b=7,5 МПа. Расчетная схема колонны показана на рис. б.

Исходные данные принять по одному из вариантов табл. 2.

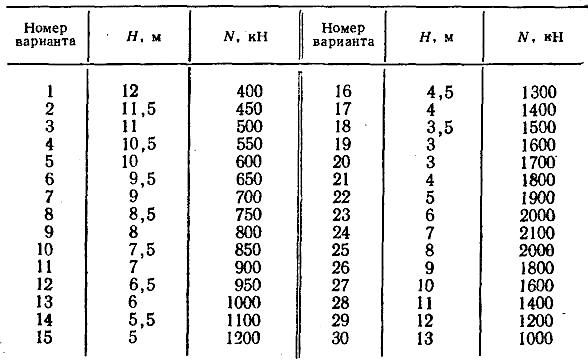

Таблица 2. Исходные данные к задаче 3

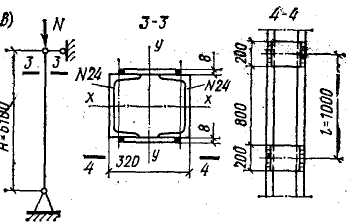

Задача 4. Определить несущую способность N центрально-сжатой сквозной колонны согласно рис. в. Материал конструк­ции — сталь марки ВСтЗпс6.

Ответ. N= 1136 кН.

Задания к практической работе №5

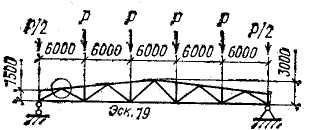

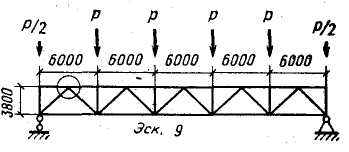

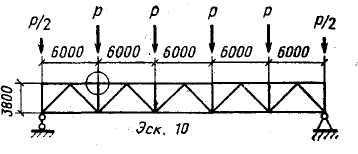

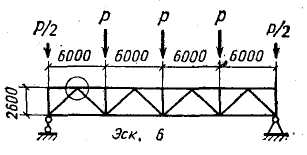

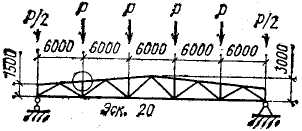

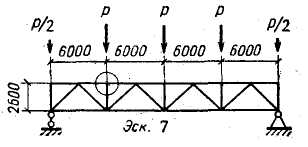

Задача 1. Для сварной фермы покрытия выполнить подбор сечений элементов фермы, входящих в узел, отмеченный кружкой на схеме фермы. Произвести расчет и конструирование указанного уз­ла. Ферма изготовлена из стали марки ВСтЗсп6. Расчетные узловые нагрузки на ферму указаны с учетом собственного веса фермы. Ко­эффициент надежности по назначению γ_n=0,95. Расчетную схему фермы принять по данным одного из вариантов табл. 1.

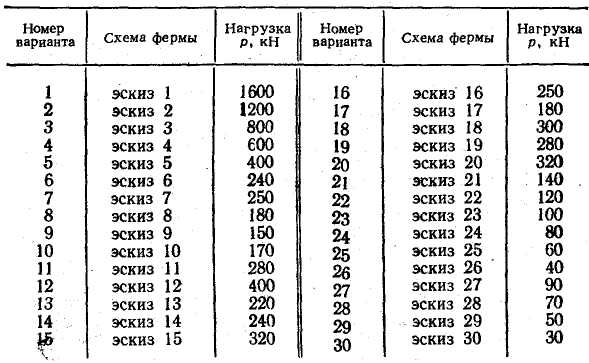

Таблица 1. Исходные данные к задаче 1.

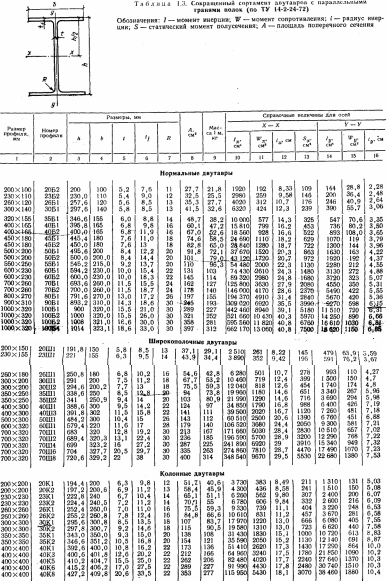

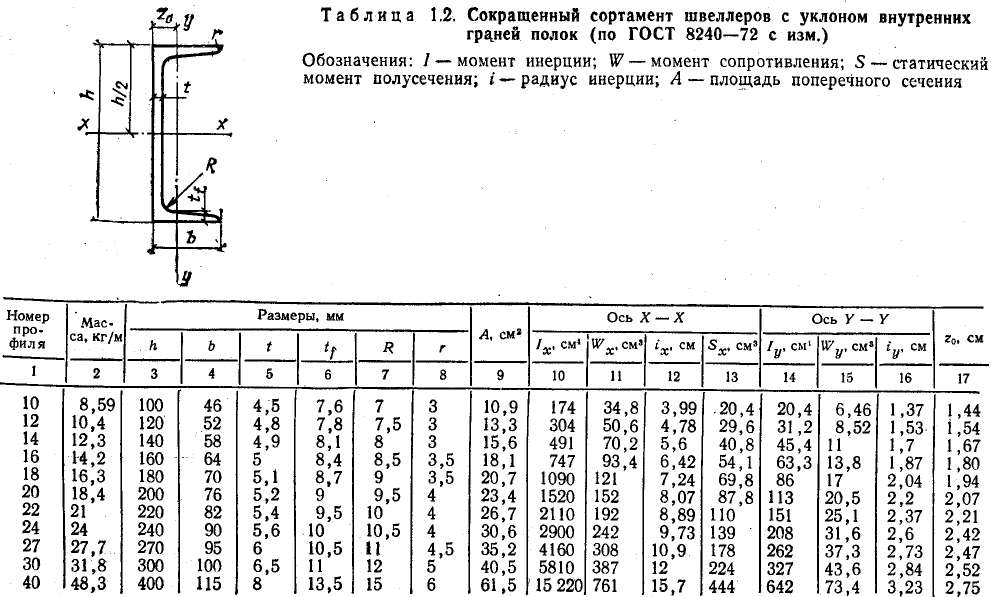

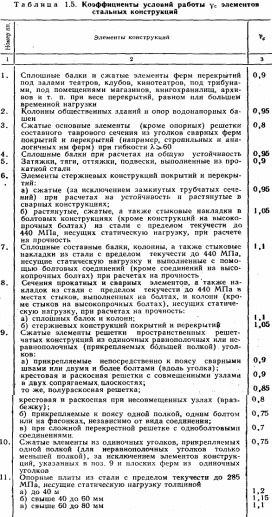

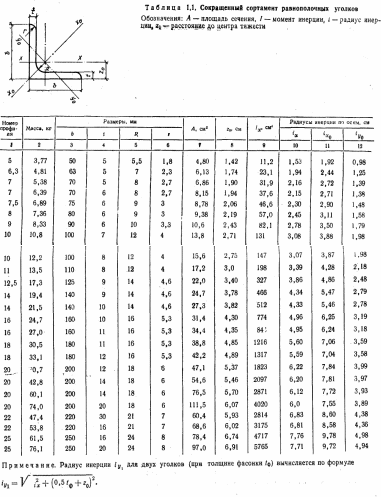

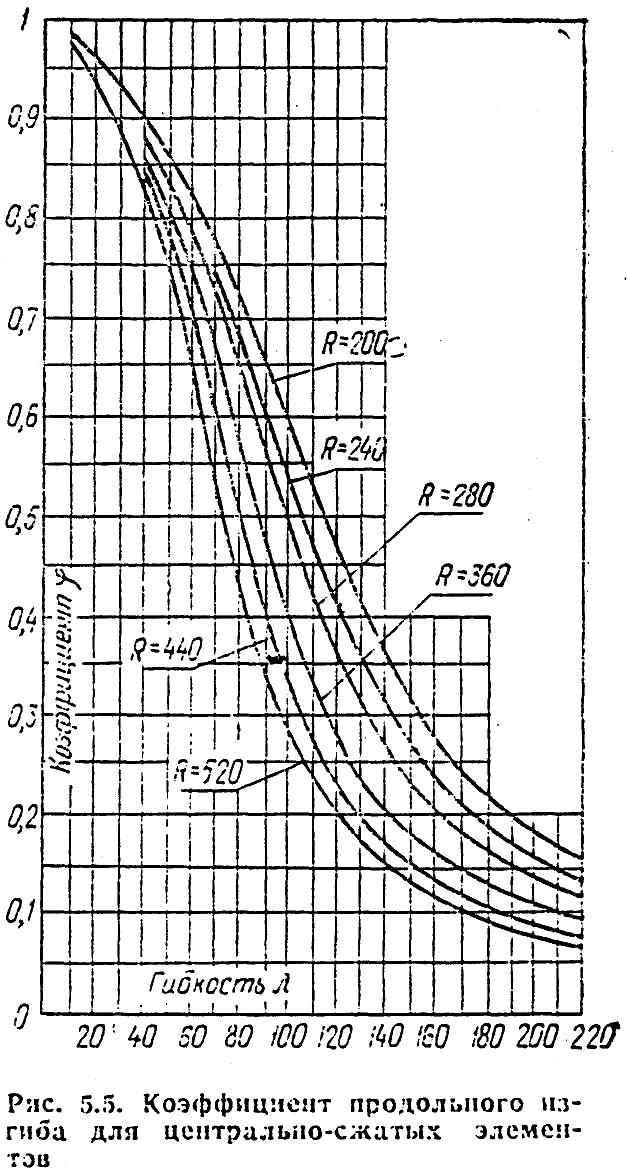

Справочные данные.

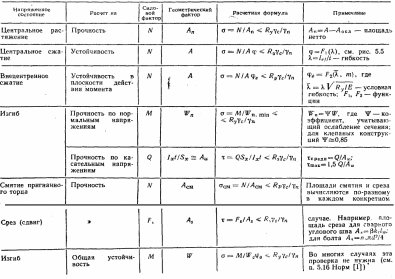

Т аблица 1.6. Важнейшие формулы для расчета по 1-ой группе предельных состояний

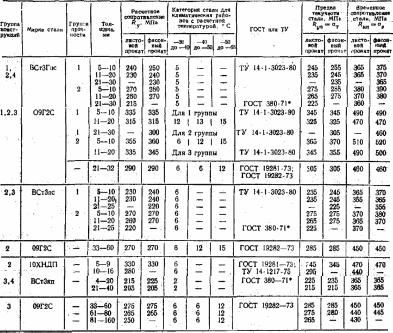

Таблица 1.7. Расчетные сопротивления проката R_y для наиболее распространенных марок стали.
