Задания к практической работе №2.

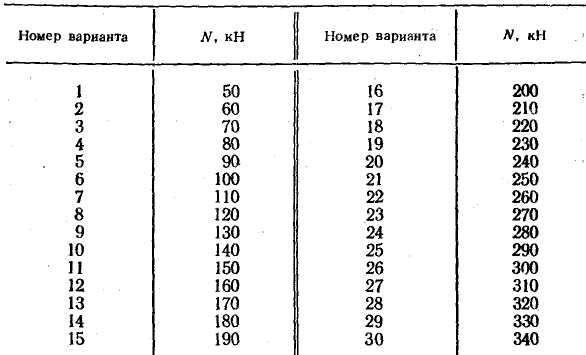

Таблица 1. Исходные данные для задачи 1

Задача 1. Определить требуемый диаметр d подвески, изго­товленной из прокатной стали марки 09Г2С круглого сечения (см. рис. а). Расчетное растягивающее усилие в подвеске N принять по данным одного из вариантов, приведенных в исходных данных к задаче (см. табл. 1). Коэффициент надежности по назначению γ_n=1.

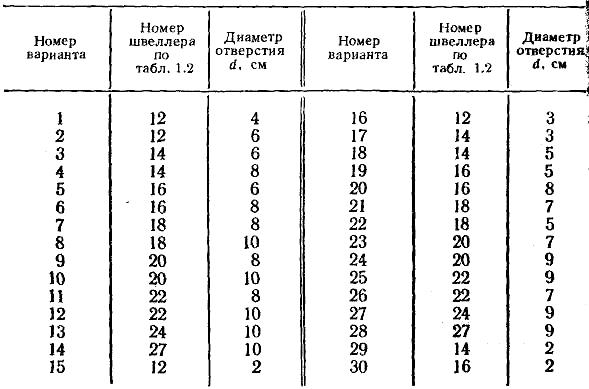

Таблица 2. Исходные данные к задачи 2.

Задача 2. Определить несущую способность сжатого элемента связи (рис. б), выполненного из прокатного швеллера из стали марки ВСтЗпсб. Сечение элемента ослаблено отверстием диаметром d. Концы элемента шарнирно закреплены в плоскости осей X и У. Номер швеллера принять по данным одного из вариантов, приведен­ных в табл. 2.

Задача 3. Определить несущую способность сжатого элемента связи (рис. б), выполненного из швеллера № 14 из стали марки ВСтЗкп2. Сечение элемента ослаблено отверстием диаметром d=40 мм. Концы элемента шарнирно закреплены в плоскости осей Х и У.

Ответ. N=69 кН.

Задача 4. Подобрать толщину t сплошного листового настила, изготовленного из стали марки ВСтЗпс6. Расчетная нагрузка настил q=30000 Па. Расстояние между балками l=600 мм. Расчетная схема настила приведена на рис. в. Коэффициент надежности по назначению γ_n=1.

Ответ. Толщина сплошного листового настила должна быть равна t=6 мм.

Задания к практической работе №3.

Задача 1. Произвести подбор прокатного двутавра по ТУ 14-2-24-72 для второстепенной балки междуэтажного перекрытия. Расчетная схема балки приведена на рис. а. Балка изготовлена из стали марки ВСтЗкп2. Коэффициент надежности по нагрузке γ_f= 1,2. Коэффициент надежности по назначению γ_n=0,95. Норма­тивная нагрузка на 1 м длины балки q_n=100 кН/м. Расчетный пролет балки l=6 м.

Ответ. Двутавр 60Б1.

Задача 2. Произвести подбор прокатного двутавра для вто­ростепенной балки междуэтажного перекрытия: Расчетная схема балки приведена на рис.а. Балка изготовлена из стали марки 09Г2С. Коэффициент надежности по нагрузке γ_f= 1,2. Коэффициент надежности по назначению γ_n=0,95. Нормативную нагрузку на 1 м длины балки q_n и расчетный пролет балки принять по данным од­ного из вариантов, приведенных в табл. 1

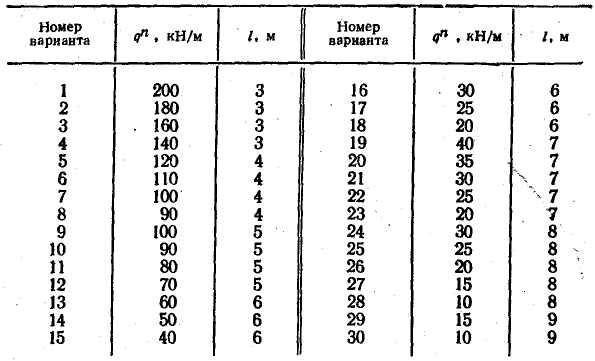

Таблица 1. Исходные данные к задаче 2

Задача 3. Произвести подбор поперечного сечения главной балки междуэтажного перекрытия. Балка сварного двутаврового симметричного сечения изготовлена из стали марки ВСтЗпс6. Рас­четная схема балки приведена на рис.б. Коэффициент надеж­ности по нагрузке γ_f= 1,2. Коэффициент надежности по назначению γ_n=0,95. Нормативную нагрузку на 1 м длины балки q_n и расчетный пролет балки l принять по данным одного из вариантов, приведен­ных в табл. 2. При расчете считать, что балка обеспечена от по­тери общей устойчивости.

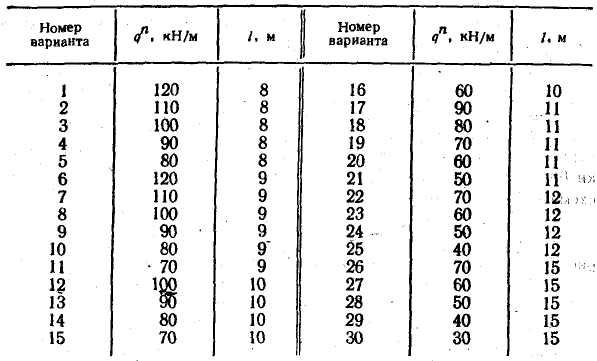

Т аблица 2. Исходные данные для задачи 3

Задача 4. Определить, подойдет ли по прочности прогон кров­ли, выполненный из швеллера № 20 по ГОСТ 8240—72 (с изм). Действующий момент от расчетных нагрузок относительно оси х швеллера М=45 кН·м. Материал прогона сталь марки 09Г2С.

Ответ. Подойдет

Задача 5. Определить несущую способность балки несиммет­ричного сварного сечения (рис. а).

Балка изготовлена из стали марки ВСтЗпс6.

Ответ. М_х=1430 Кн·м

Задача 6. Определить, какую нагрузку (нормативную) может выдержать главная балка междуэтажного перекрытия, изготовлен­ная из прокатного двутавра № 50. Материал конструкции сталь мар­ки 09Г2С. Коэффициент надежности по нагрузке γ_f= 1,2. Расчетная схема балки приведена на рис. б.

Ответ. q_n =21,6 кН/м.

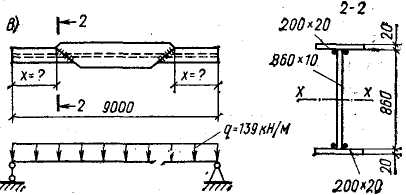

Задача 7. Найти место изменения сечения (сечения 2-2 на рис. в) сварной балки от опоры X. Балка загружена расчетной равномерно распределенной нагрузкой q=139 кН/м. Размеры балки показаны на рисунке.

Материал балки — сталь класса ВСтЗкп2.

Ответ. Х=2,06 м.
