Регенерация растворителей из растворов рафината и экстракта.

		Регенерация идет в две ступени. Основная часть растворителя отгоняется в испарительной колонне, а остальная часть растворителя (2-3 % масс.) удаляется в отпарной колонне с помощью острого водяного пара. Отгонка ФЕНОЛА от рафината осуществляется при атмосферном давлении (0.13-0.16 МПа) и температуре 260-280оС. Отгонка ФУРФУРОЛА осуществляется под вакуумом (0.04 МПа) и температуре 200-210оС.

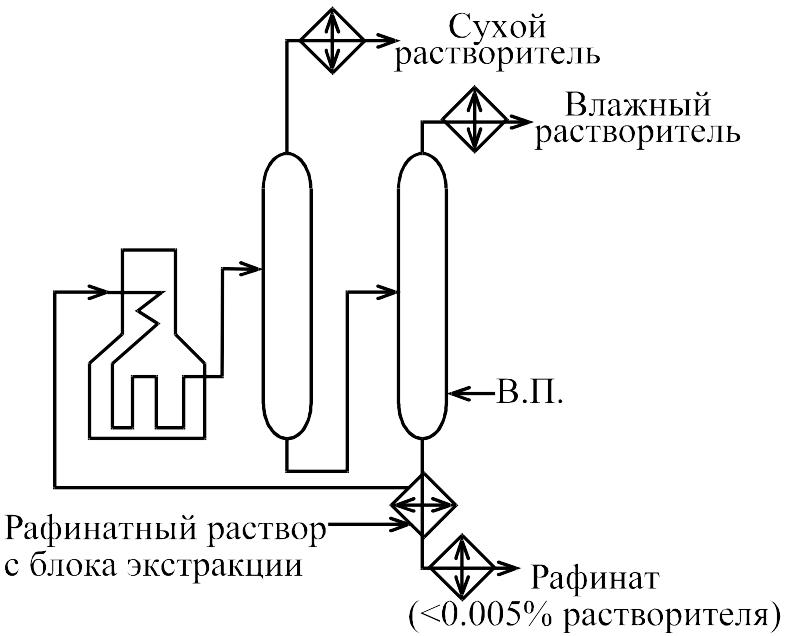

Рис. 3.32.	Схема регенерации растворителя из раствора рафината или экстракта

Регенерация растворителей из экстрактных растворов

При фурфурольной очистке регенерация растворителя из экстрактного раствора осуществляется в 4 ступени. Первые три ступени - испарительные колонны, четвертая - отпарная колонна. В первой и второй колоннах отгонка растворителя осуществляется при отмосферном давлении (0.2-0.25 МПа). Температура входа первой колонны составляет 200^оС , второй - 220^оС. В первой колонне отгоняется 30% растворителя и вся влага, на второй ступени удаляется 60% фурфурола. Третья и четвертая ступени работают под вакуумом (0.04 МПа).

Сухой растворитель со второй и третьей ступеней поступает в сборник и направляется на экстракцию, а с первой и четвертой ступеней обводненный растворитель направляется на блок регенерации растворителя из водных растворов.

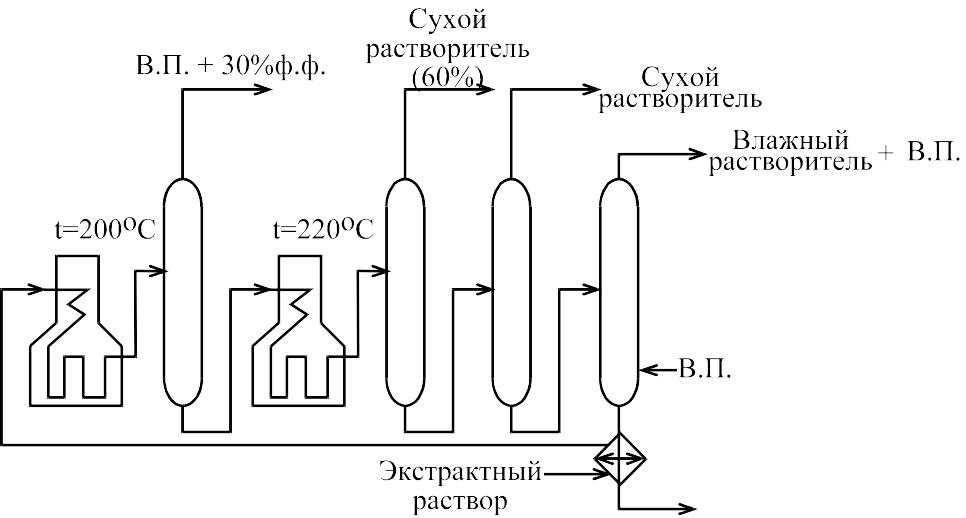

Рис. 3.33.

Схема регенерации растворителя из раствора экстракта при фурфурольной очистке

Для фенольной очистки предусмотрена трехколонная схема.

При атмосферном давлении и температуре 130^оС на 1-й ступени отгоняется часть фенола и вся влага, затем обезвоженный экстрактный раствор поступает на 2‑ю ступень, где при t=250-280^оС от экстрактного раствора отгоняется основная масса растворителя и экстрактный раствор с остатком растворителя поступает в отпарную колонну, где и происходит окончательное удаление растворителя из экстракта.

Таким образом, на первой и третьей ступени получается обводненный растворитель, а на второй - сухой.

На установках с N-метилпирролидоном регенерация растворителя из экстрактного раствора аналогична установкам фенольной очистки.

Пары воды и растворитель из 1 колонны и отпарной колонны частично идут на конденсацию для получения фенольной воды, а другая часть в виде паров - на блок регенерации растворителя.

Регенерация растворителей из водных растворов

Фенол и фурфурол образуют азеотропные смеси с водой (не разделяются обычной перегонкой).

Для отделения воды от фурфурола, идущего с 1 ступени (испарительной колонны и отпарной колонны) используют азеотропную ректификацию, в основе которой лежит образование азеотропных смесей воды и фурфурола в паровой и жидкой фазе. В паровой фазе азеотропная смесь воды и фурфурола состоит из 35 % масс. фурфурола и 65 % воды, в жидкой фазе существует два азеотропных раствора:

1. раствор воды в фурфуроле (фенол + 6.5 % воды).

2. раствор фурфурола в воде (вода + 9.0 % фурфурола).

Для регенерации фенола из смеси с водой, принцип азеотропной ректификации не подходит, так как фенол имеет приблизительно равный состав азеотропной смеси с водой в парах и жидкой фазе.

Для извлечения фенола из смеси с водой используют абсорбцию, в качестве абсорбента используют масло, идущее на экстракцию (сырье установки.
