Секція охолоджувача (водяний або фреоновий).
Призначена для охолодження припливного повітря. Теплообмінник складається з мідних труб з алюмінієвим оребренням. Під теплообмінником розташований піддон для збору конденсату. Також можна вбудувати каплевловлювач.
Таблиця Г.12.
Габаритні розміри секції охолоджувача
Рис. Г.13. Секція повітроохолоджувача |
Тип |
L, м |
Н, м |
W (ширина),м |
Маса, кг |
AV 04 |
0.51 |
0,73 |
0,87 |
40 |
|
AV 06 |
0.51 |
0,81 |
0,98 |
47 |
|
AV 09 |
0.53 |
0,97 |
1,3 |
65 |
|
AV 12 |
0.5 |
0,97 |
1,43 |
80 |
|
AV 15 |
0.49 |
1,16 |
1,43 |
95 |
|
AV 20 |
0.49 |
1,26 |
1,63 |
130 |
|
AV 27 |
0.63 |
1,34 |
2,27 |
160 |
|
AV 35 |
0.63 |
1,42 |
2,27 |
180 |
Секція зволожувача.
Призначена для зволоження припливного повітря.
Таблиця Г.13.
Габаритні розміри секції зволожувача
Рис. Г.14. Секція зволожувача |
Тип |
L, м |
Н, м |
W (ширина),м |
Маса, кг |
AV 04 |
1,2 |
1,33 |
0,87 |
108 |
|
AV 06 |
1,4 |
1,48 |
0,98 |
125 |
|
AV 09 |
1,6 |
1,86 |
1,3 |
170 |
|
AV 12 |
0,87 |
0,97 |
1,43 |
200 |
|
AV 15 |
2,15 |
2,24 |
1,43 |
230 |
|
AV 20 |
2,15 |
2,44 |
1,63 |
280 |
|
AV 27 |
2,15 |
2,65 |
2,27 |
420 |
|
AV 35 |
2,68 |
2,77 |
2,27 |
550 |
|
|
|
|
|
|
|
Секція пластинчатого рекуператора.
Пластинчаті рекуператори використовуються для енергозбереження при підігріві припливного повітря. Профільовані теплообмінні пластини рекуператора виконані зі спеціального алюмінію, ущільненого еластичним термостійким герметиком. Ущільнення забезпечує надійне розділення повітряних потоків. Принцип дії оснований на тому, що витяжне повітря віддає тепло пластинам рекуператора, а вони в свою чергу припливному повітрю. Так зменшуються витрати на нагрів припливного повітря. До того ж потоки припливного та витяжного повітря не перетинаються, що виключає передачу запахів та мікроорганізмів між ними. Захист від обмерзання рекуператора здійснюється за допомогою електронного захисту з використанням бай пасу. Під рекуператором встановлений піддон для збору та відводу конденсату.
Таблиця Г.14.
Габаритні розміри секції пластинчатого рекуператора
Рис. Г.15. Секція пластинчатого рекуператора |
Тип |
L, м |
Н, м |
W (ширина),м |
Маса, кг |
AV 04 |
1,2 |
1,33 |
0,87 |
108 |
|
AV 06 |
1,4 |
1,48 |
0,98 |
125 |
|
AV 09 |
1,6 |
1,86 |
1,3 |
170 |
|
AV 12 |
1,71 |
0,97 |
1,43 |
200 |
|
AV 15 |
2,15 |
2,24 |
1,43 |
230 |
|
AV 20 |
2,15 |
2,44 |
1,63 |
280 |
|
AV 27 |
2,15 |
2,65 |
2,27 |
420 |
|
AV 35 |
2,68 |
2,77 |
2,27 |
550 |
Секція роторного рекуператора.
Роторний рекуператор може утилізувати не тільки тепло, а й вологу. Ротор з валом встановлений на підшипниках і розміщений в металевій каркасній конструкції. Ротор наповнений поперемінно укладеними плоскими та хвилеподібними стрічками з алюмінію. Для мінімізації витоку повітря ротор оснащений щітковим ущільнювачем навколо ротора.
Таблиця Г.15.
Габаритні розміри секції роторного рекуператора
Рис. Г.15. Секція роторного рекуператора |
Тип |
L, м |
Н, м |
W (ширина),м |
Маса, кг |
AV 04 |
0,59 |
1,33 |
0,87 |
155 |
|
AV 06 |
0,59 |
1,48 |
0,98 |
210 |
|
AV 09 |
0,59 |
1,86 |
1,3 |
260 |
|
AV 12 |
0,59 |
0,97 |
1,43 |
320 |
|
AV 15 |
0,62 |
2,24 |
1,43 |
380 |
|
AV 20 |
0,62 |
2,44 |
1,63 |
445 |
|
AV 27 |
0,69 |
2,65 |
2,27 |
530 |
|
AV 35 |
0,59 |
2,77 |
2,27 |
620 |
Повітряний клапан.
Повітряний клапан призначений для прийому та регулювання кількості повітря, що надходить в кондиціонер. Він складається з алюмінієвих стулок, що обертаються в протилежні сторони. Між стулками та корпусом клапана встановлюється резиновий ущільнювач, який запобігає підсмоктуванню повітря. Регулювання кількості повітря виконується за допомогою електроприводу.
Таблиця Г.16.
Габаритні розміри повітряного клапана
Рис. Г.17. Повітряний клапан |
Тип |
L, м |
Н, м |
W (ширина),м |
АхВ (вхід), м |
Маса, кг |
AV 04 |
0,17 |
0,4 |
0,7 |
0,7х0,4 |
5 |
|
AV 06 |
0,17 |
0,5 |
0,8 |
0,8х0,5 |
6 |
|
AV 09 |
0,17 |
0,5 |
1 |
1х0,5 |
7,5 |
|
AV 12 |
0,17 |
0,65 |
1,2 |
1,2х0,6 |
9 |
|
AV 15 |
0,17 |
0,9 |
1,2 |
1,2х0,9 |
10 |
|
Двосекційні |
||||||
AV 20 |
0,17 |
0,5 |
1,4 |
1,4х1 |
15х2 |
|
AV 27 |
0,17 |
1 |
1 |
2х1 |
20х2 |
|
AV 35 |
0,17 |
1,2 |
1,05 |
2,1х1,2 |
25х2 |
|
Таблиця Г.17.
Габаритні розміри гнучкої вставки
Рис. Г.18. Гнучка вставка |
Тип |
L, м |
Н, м |
W (ширина),м |
АхВ (вхід), м |
Маса, кг |
AV 04 |
0,17 |
0,44 |
0,74 |
0,7х0,4 |
0,8 |
|
AV 06 |
0,17 |
0,54 |
0,84 |
0,8х0,5 |
1,1 |
|
AV 09 |
0,17 |
0,54 |
1,04 |
1х0,5 |
1,4 |
|
AV 12 |
0,17 |
0,64 |
1,24 |
1,2х0,6 |
1,5 |
|
AV 15 |
0,17 |
0,94 |
1,24 |
1,2х0,9 |
1,6 |
|
Двосекційні |
||||||
AV 20 |
0,17 |
0,54 |
1,44 |
1,4х1 |
2,9 |
|
AV 27 |
0,17 |
1,04 |
1,04 |
2х1 |
4,1 |
|
AV 35 |
0,17 |
1,24 |
1,09 |
2,1х1,2 |
5,5 |
|
Секція шумоглушника.
Пластинчасті шумоглушники використовуються для поглинання шуму, що створюється працюючою вентиляційною установкою. Шумоглушники встановлюються у повітропроводах між вентиляційною установкою та повітрозабірним або повітровипускним отвором. Він складається з пластин з оцинкованої сталі, що заповнені звукопоглинаючим, вогнетривким ізоляційним матеріалом з додатковим захистом зі штучного волокна. Для обслуговування в корпусі шумоглушника є великі інспекційні дверцята на шарнірах.
Таблиця Г.18.
Габаритні розміри секції шумоглушника
Рис. Г.19. Секція шумоглушника |
Тип |
L, м |
Н, м |
W (ширина),м |
Маса, кг |
AV 04 |
1,44 |
0,73 |
0,87 |
90 |
|
AV 06 |
1,44 |
0,81 |
0,98 |
110 |
|
AV 09 |
1,44 |
0,97 |
1,3 |
120 |
|
AV 12 |
1,44 |
0,97 |
1,43 |
135 |
|
AV 15 |
1,44 |
1,16 |
1,43 |
150 |
|
AV 20 |
1,44 |
1,26 |
1,63 |
190 |
|
AV 27 |
1,44 |
1,34 |
2,27 |
290 |
|
AV 35 |
1,44 |
1,42 |
2,27 |
320 |
Типи шумоглушників
Шумоглушники трубчаті
а
)
б)
Рис. Г.20.Шумоглушники трубчаті:
а) круглі ГТК, б) прямокутні ГТП, 1 – короб внутрішній, 2 – короб зовнішній, 3 – обичайка
Таблиця Г.19.
Габаритні, приєднувальні розміри та маса шумоглушників типу ГТК
Позначення |
Тип |
Площа живого перерізу, Fж.п., м2 |
Розміри, мм |
Маса, кг |
||||
Шумоглушник на бандажному з'єднанні |
Шумоглушник зварний |
Д |
Д1 |
L |
Шумоглушника на бандажному з'єднанні |
Шумоглушника зварного |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
А7Е 186 000 |
А7Е 187.000 |
ГТК1-1 |
0,0123 |
125 |
315 |
980 |
9,7 |
13 |
-01 |
-01 |
ГТКІ-2 |
0,0314 |
200 |
400 |
12,9 |
17,9 |
|
-02 |
-02 |
ГТК1-3 |
0,0491 |
250 |
450 |
16 |
21 |
|
-03 |
-03 |
ГТКІ-4 |
0,0779 |
315 |
560 |
22,1 |
27,2 |
|
-04 |
-04 |
ГТКІ-5 |
0,126 |
400 |
710 |
31.3 |
37,2 |
|
-05 |
-05 |
ГТК1-6 |
0,196 |
500 |
800 |
37,2 |
43,5 |
|
-06 |
-06 |
ГТК2-1 |
0,0123 |
125 |
315 |
480 |
5,7 |
7 |
-07 |
-07 |
ГТК2-2 |
0,0314 |
200 |
400 |
7,7 |
9,6 |
|
-08 |
-08 |
ГТК2-3 |
0,0491 |
250 |
450 |
9,6 |
11,5 |
|
-09 |
-09 |
ГТК2-4 |
0 0779 |
315 |
560 |
13,2 |
15 |
|
-10 |
-10 |
ГТК2-5 |
0,126 |
400 |
710 |
19,5 |
21 |
|
-11 |
-11 |
ГПС2-6 |
0,196 |
500 |
800 |
23,1 |
24,6 |
|
Таблиця Г.20.
Габаритні, приєднувальні розміри та маса шумоглушників типу ГТП
Позначення |
Тип |
Площа живого перерізу, Fж.п., м2 |
Розміри, мм |
Маса, кг |
||||||
Шумоглушник на фальцях |
Шумоглушник зварний |
В |
В1 |
Н |
Н1 |
L |
Шумоглушника на фальцях |
Шумоглушника зварного |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
A7E 188 000 |
A7E 189 000 |
ГТП-І |
0,02 |
200 |
400 |
100 |
300 |
980 |
18,8 |
19,8 |
-01 |
-01 |
ГТП 1-2 |
0,06 |
300 |
500 |
200 |
400 |
26,2 |
27,8 |
|
-02 |
-02 |
ГТП 1-3 |
0,06 |
400 |
600 |
29,6 |
31,8 |
|||
-03 |
-03 |
ГТП І-4 |
0.12 |
300 |
500 |
33 7 |
36,3 |
|||
-04 |
-04 |
ГТП 1-5 |
0.16 |
400 |
600 |
37,3 |
40,3 |
|||
-05 |
-05 |
ГТП2-І |
0,02 |
200 |
400 |
100 |
300 |
480 |
1,2 |
11,2 |
-06 |
-06 |
ГТП2-2 |
0,06 |
300 |
500 |
200 |
400 |
15,6 |
15,8 |
|
-07 |
-07 |
ГТП2-3 |
0,06 |
400 |
600 |
18,1 |
18,1 |
|||
-06 |
-06 |
ГТП2-4 |
0,12 |
300 |
500 |
20,4 |
20,5 |
|||
-09 |
-09 |
ГТП2-5 |
0,16 |
400 |
600 |
22,2 |
22,6 |
|||
Шумоглушники
пластинчаті

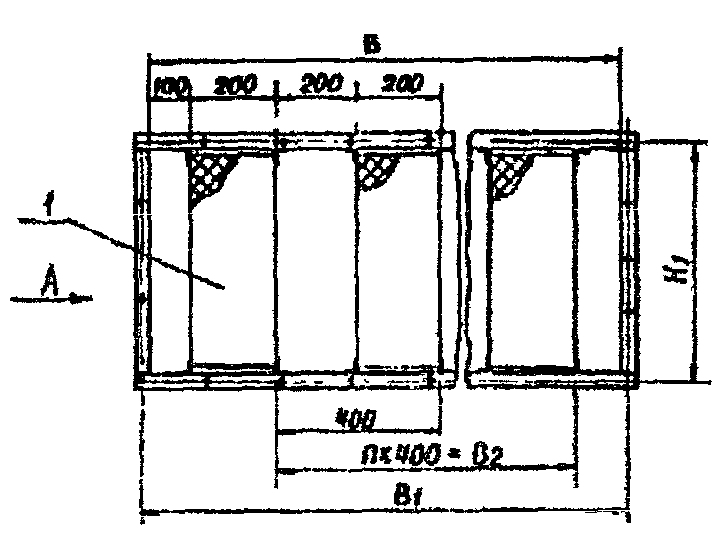

Рис. Г.21.Шумоглушник пластинчатий:
1 –пластина, 2 – кожух
Таблиця Г.21.
Габаритні, приєднувальні розміри та маса шумоглушників типу ГП
Позначення |
Тип |
Площа живого перерізу, Fж.п., м2 |
Розміри, мм |
Кількість, шт |
Маса, кг |
|||||
В |
В1 |
В2 |
L |
Н |
Н1 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1l |
ATE 178.000 |
ГП1-1 |
0,2 |
800 |
840 |
- |
1000 |
500 |
540 |
- |
68,2 |
-01 |
ГП1-2 |
0,3 |
1200 |
1240 |
300 |
2 |
95,8 |
|||
-02 |
ГП1-3 |
0,4 |
1600 |
1648 |
1200 |
548 |
3 |
123,4 |
||
- 03 |
ГП2-І |
0,4 |
8№ |
848 |
- |
1000 |
1048 |
- |
105,3 |
|
-04 |
ГП2-2 |
0,6 |
1200 |
1248 |
800 |
2 |
145,2 |
|||
-05 |
ГП2-3 |
0,8 |
1600 |
1648 |
1200 |
3 |
185.1 |
|||
-06 |
ГП2-4 |
1 |
1000 |
2048 |
1600 |
4 |
225 |
|||
ATE 179.000 |
ГП3-1 |
0.6 |
800 |
848 |
- |
1500 |
1548 |
- |
149,1 |
|
-01 |
ГПЗ-2 |
0,9 |
1200 |
1248 |
800 |
2 |
204,1 |
|||
-02 |
ГПЗ-3 |
1,2 |
1600 |
1648 |
1200 |
3 |
259,2 |
|||
ATE 180.000 |
ГП4-І |
0,8 |
800 |
848 |
- |
2000 |
2048 |
- |
185,2 |
|
-01 |
ГП4-2 |
1,2 |
1200 |
1248 |
800 |
2 |
252,1 |
|||
-02 |
ГП4-3 |
1,6 |
1600 |
1648 |
1200 |
3 |
318,9 |
|||
А7Е 181.000 |
ГП5-1 |
0,2 |
800 |
848 |
- |
1500 |
500 |
540 |
- |
98,9 |
-01 |
ГП5-2 |
0,3 |
1200 |
1248 |
800 |
2 |
140,1 |
|||
- 02 |
ГП5-3 |
0,4 |
1600 |
1648 |
1200 |
3 |
181,3 |
|||
Продовження таблиці Г.21
І |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
А7Е 182.000 |
ГП6-І |
0,4 |
800 |
848 |
- |
1500 |
1000 |
1048 |
- |
151,5 |
-01 |
ГП6-2 |
0,6 |
1200 |
1248 |
800 |
2 |
211,5 |
|||
-02 |
ГП6-3 |
0,8 |
1600 |
1648 |
1200 |
3 |
271 |
|||
-03 |
ГП6-4 |
1 |
2000 |
2048 |
1600 |
4 |
330 |
|||
А7Е 183.000 |
ГП7-1 |
0,6 |
800 |
848 |
- |
1500 |
1548 |
- |
216 |
|
-01 |
ГП7-2 |
0,9 |
1200 |
1248 |
800 |
2 |
298,3 |
|||
-02 |
ГП7-3 |
1,2 |
1600 |
1648 |
1200 |
3 |
381 |
|||
А7Е 184.000 |
ГП8-І |
0,8 |
800 |
848 |
- |
2000 |
2048 |
- |
268,2 |
|
-01 |
ГП8-2 |
1,2 |
1200 |
1248 |
800 |
2 |
368,8 |
|||
-02 |
ГП8-3 |
1,6 |
1600 |
1648 |
1200 |
3 |
469,3 |
Секція вентилятора.
Секція вентилятора призначена для переміщення повітря в припливній установці, транспортування його по мережі повітропроводів та подачі у приміщення, що обслуговується.
Відцентрові корпусні вентилятори двостороннього всмоктування виконуються в звукоізольованому корпусі з ремінним приводом. Робоче колесо може виконуватись з лопатками загнутими вперед або назад. Велика кількість лопаток забезпечує низький рівень шуму при роботі вентилятора. Корпус вентилятора встановлюється на віброізоляторах і приєднується до корпусу агрегату через гнучку вставку, щоб уникнути передачі вібрацій на корпус агрегату.
Безкорпусний вентилятор одностороннього всмоктування з відкритим нагнітальним отвором та прямим приводом розміщується в звукоізольованому корпусі вентиляційного агрегату. Вентилятор монтується на рамі з резиновими віброізоляторами та приєднується до корпусу вентагрегату через гнучку вставку, що запобігає передачі вібрацій на корпус.
|
|

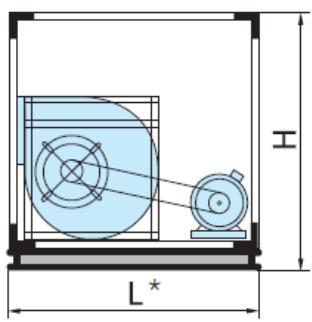

Рис. Г.22. Секція відцентрового корпусного вентилятора з ремінним приводом |

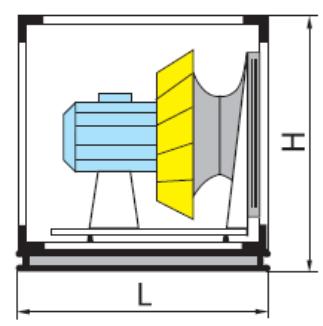

Рис. Г.23. Секція безкорпусного вентилятора з прямим приводом |
|
|
Таблиця Г.22.
