Типорозмірний ряд припливно-витяжних вентиляційних установок vents. L, тис.М3 /год
м/с – максимальна швидкість повітря в перерізі установки
Рис. Г.1. Типорозмірний ряд припливно-витяжних установок
Приклади компоновки припливних та припливно-витяжних установок.
Припливні агрегати з фільтром та повітронагрівачем.

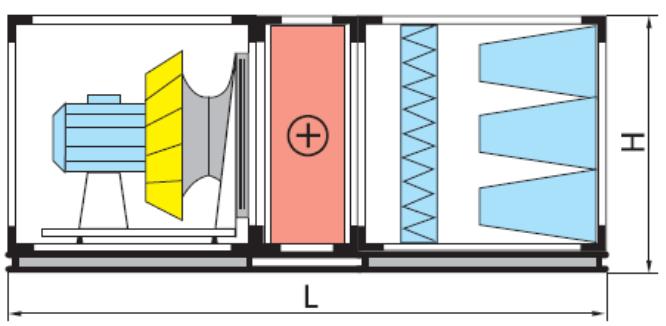

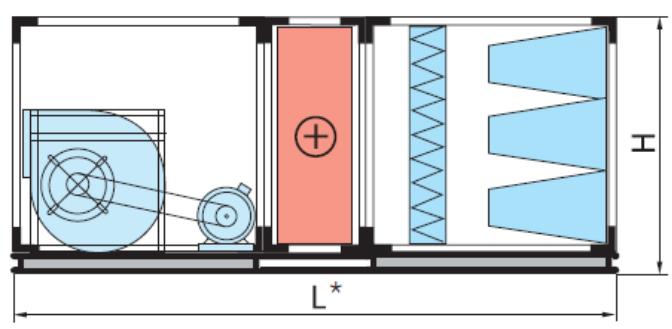

Рис. Г.2. Компоновка припливних агрегатів з фільтром та повітронагрівачем
Таблиця Г.1.
Габаритні розміри припливних агрегатів з фільтром та повітронагрівачем
Тип |
L, м |
L*, м |
Н, м |
W(ширина), м |
АхВ(вхід), м |
Маса, кг |
AV 04 |
1,95 |
2,36 |
0,73 |
0,87 |
0,7х0,4 |
155-164 |
AV 06 |
2,19 |
2,55 |
0,81 |
0,98 |
0,8х0,5 |
182-202 |
AV 09 |
2,65 |
2,87 |
0,97 |
1,3 |
1х0,5 |
205-236 |
AV 12 |
2,59 |
2,89 |
0,97 |
1,43 |
1,2х0,6 |
228-257 |
AV 15 |
2,65 |
3,25 |
1,16 |
1,43 |
1,2х0,9 |
252-278 |
AV 20 |
2,65 |
2,65 |
1,26 |
1,63 |
1,4х1 |
310-350 |
AV 27 |
2,65 |
2,65 |
1,34 |
2,27 |
2х1 |
415-500 |
AV 35 |
2,65 |
2,65 |
1,42 |
2,27 |
2,1х1,2 |
490-580 |
Припливні агрегати з фільтром та повітроохолоджувачем.

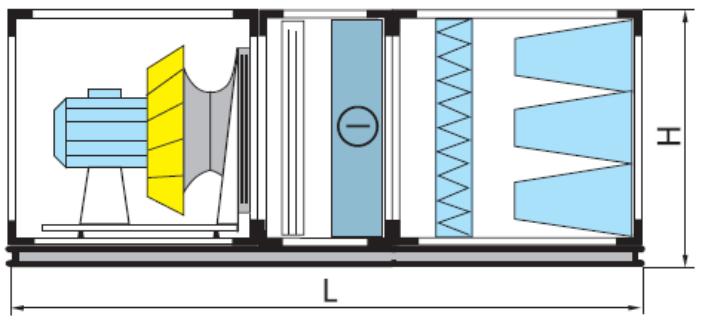

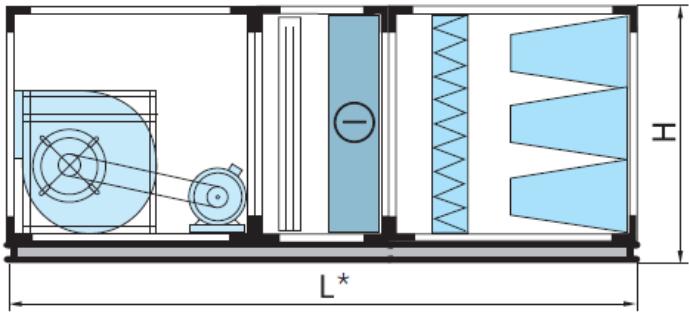

Рис. Г.3. Компоновка припливних агрегатів з фільтром та повітроохолоджувачем
Таблиця Г.2.
Габаритні розміри припливних агрегатів з фільтром та повітроохолоджувачем
Тип |
L, м |
L*, м |
Н, м |
W(ширина), м |
АхВ(вхід), м |
Маса, кг |
AV 04 |
2,11 |
2,52 |
0,73 |
0,87 |
0,7х0,4 |
165-174 |
AV 06 |
2,31 |
2,67 |
0,81 |
0,98 |
0,8х0,5 |
197-217 |
AV 09 |
2,79 |
3,01 |
0,97 |
1,3 |
1х0,5 |
225-256 |
AV 12 |
2,76 |
3,06 |
0,97 |
1,43 |
1,2х0,6 |
253-282 |
AV 15 |
2,75 |
3,35 |
1,16 |
1,43 |
1,2х0,9 |
282-308 |
AV 20 |
2,75 |
2,75 |
1,26 |
1,63 |
1,4х1 |
360-400 |
AV 27 |
2,89 |
2,89 |
1,34 |
2,27 |
2х1 |
485-570 |
AV 35 |
2,89 |
2,89 |
1,42 |
2,27 |
2,1х1,2 |
570-640 |
Припливні агрегати з фільтром, двома повітронагрівачами та повітроохолоджувачем.

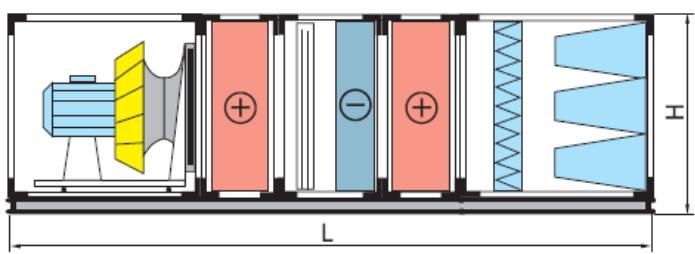

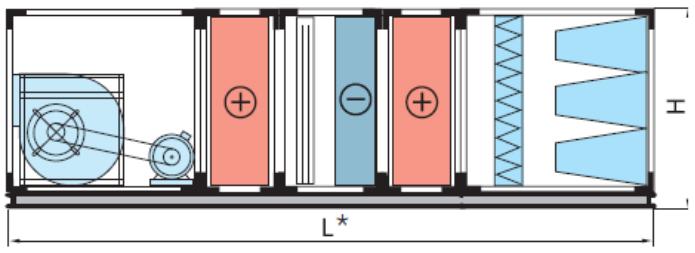

Рис. Г.4. Компоновка припливних агрегатів з фільтром, двома повітронагрівачами та повітроохолоджувачем
Таблиця Г.3.
