2.10. Расчет опорного ребра

Площадь сечения опорного ребра определяется из условия проверки его на смятие от опорной реакции балки.

Принимаем .

Кроме того, необходимо провести расчет опорного ребра на продольный изгиб плоскости стенки. При этом в расчетное сечение ребра следует включать часть стенки длиной

Необходимо так же определить катет угловых швов, прикрепляющих ребро к стенке:

По конструктивным требованиям принимаем катет равным 6 мм.

3. Расчет центрально-сжатых сквозных колонн

Материал колоны – сталь С275;

Материал фундемента – бетон В15

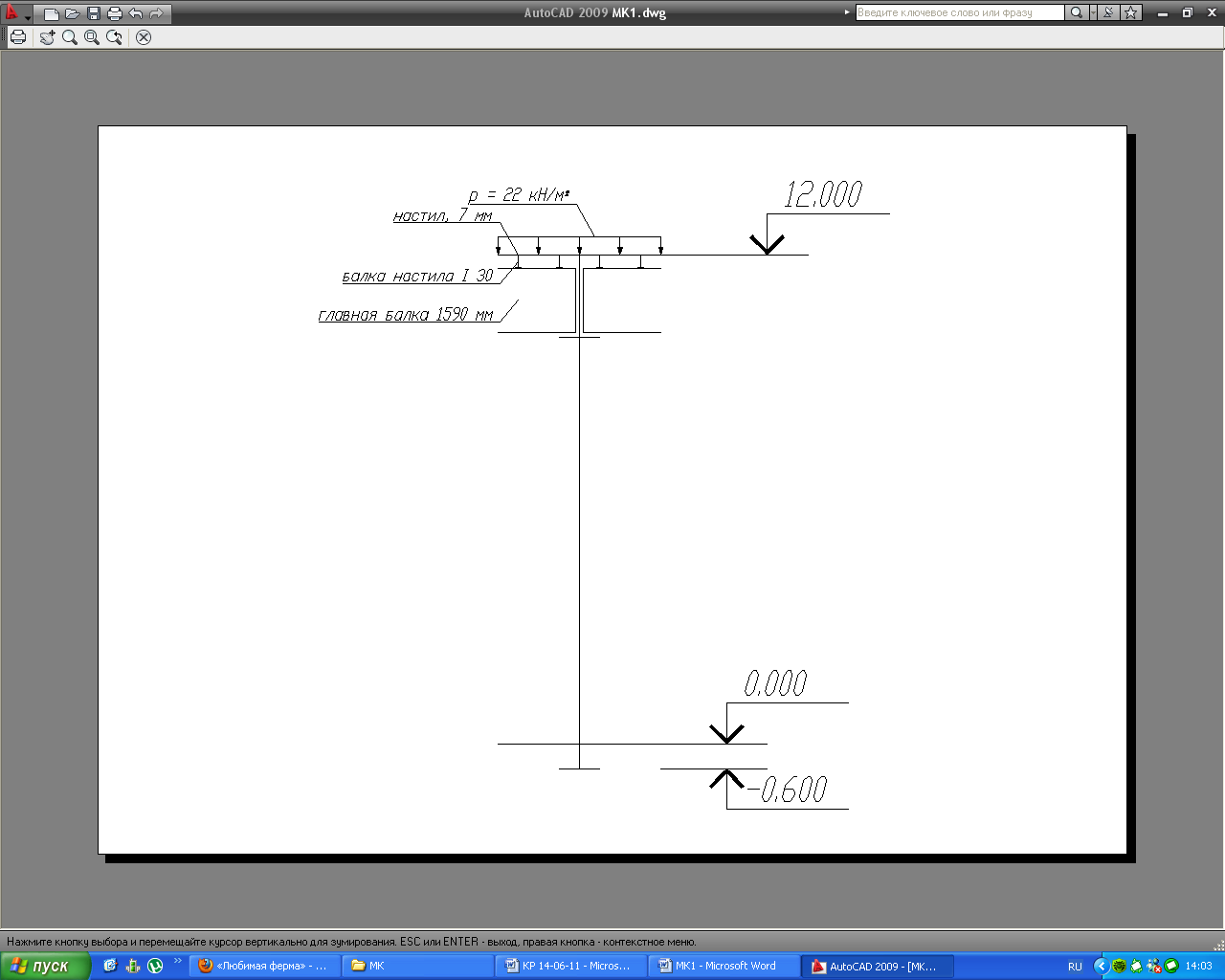

Рис. 3.1. Расчетная схема.

Определяем геометрическую высоту колонны:

3.1. Подбор типа сечения и сечения стержня сквозной колонны

Коэффициент продольного изгиба

Определяем требуемую площадь сечения:

Принимаем 2 швеллера 40, , .

3.1.1. Расчет относительно материальной оси Х

Вычисляем гибкость:

Где μ – коэффициент зависящий от способа закрепления колонны, при шарнирном опирание главных балок на колоны принимаем за 1.

Окончательно принимаем сечение из 2 швеллера 40.

Недонапряжение составляет:

3.1.2. Расчет относительно свободной оси У

Задаемся и зная что , тогда

Радиус инерции сечения:

Приближенное расстояние между швеллерами

Принимаем . Расстояние между наружными гранями стенок швеллеров будет

Вычислим характеристики назначенного сечения:

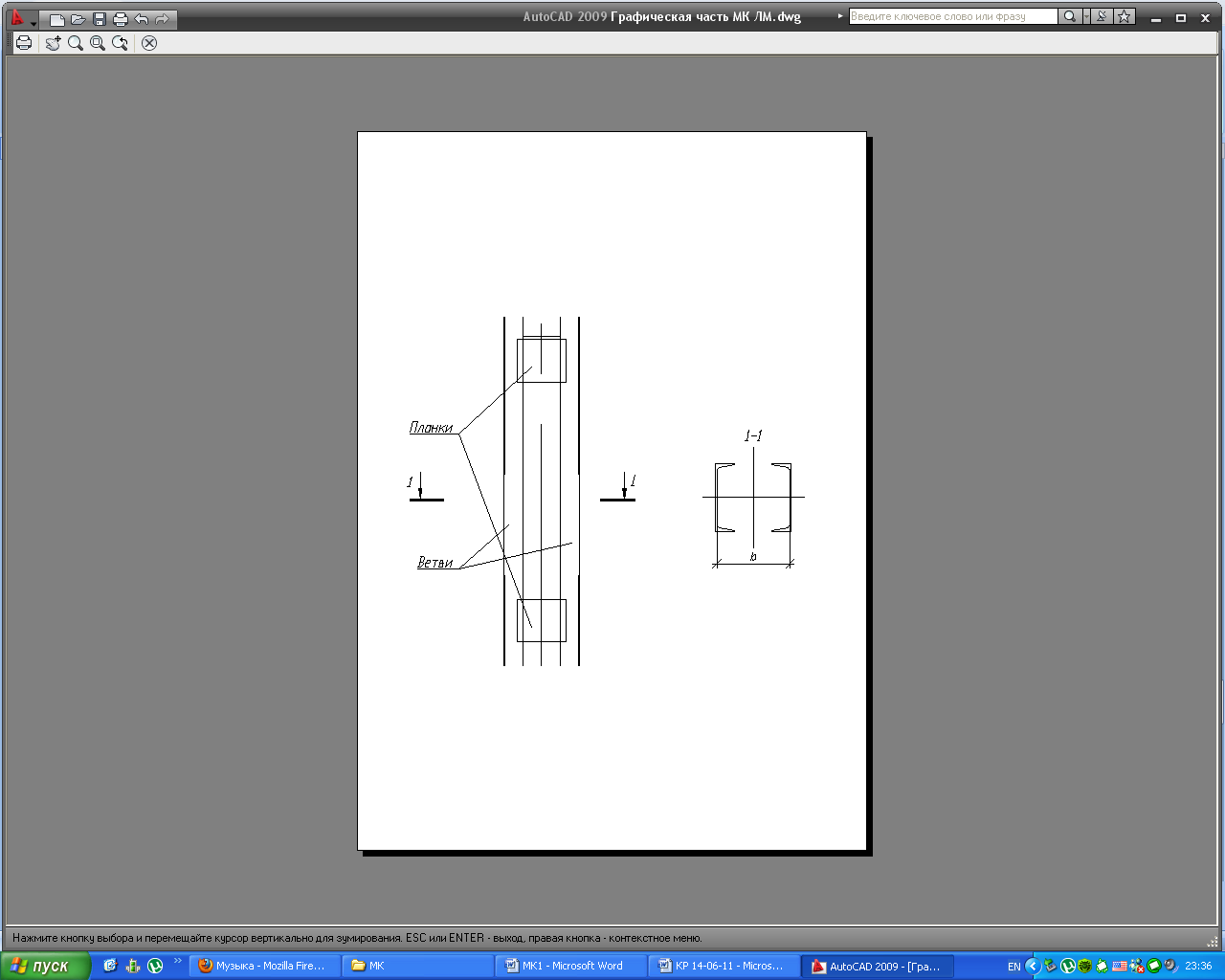

Рис. 3.2. Конструктивная схема сквозного сечения на планках.

Проверим условие устойчивости:

Устойчивость обеспечена.

Недонапряжение составляет:

Окончательно назначаем расстояние между швеллерами . Расстояние между наружными гранями стенок швеллеров будет .

3.2. Расчет планок

Предварительно назначаем размеры планок:

Ширина .

Толщина

Расстояние между планками в свету:

Условная поперечная сила:

Перерезывающая сила в планке:

Изгибающий момент в планке:

Момент сопротивления сечения планки:

Прочность сварных швов, прикрепляющих планку к ветвям.

Задаемся катетом сварных швов , сварка автоматическая , для стали С275 принимаем , коэффициент условий работы шва . Характеристики шва:

Прочность сварных швов обеспечена.

3.3. Расчет базы колонны

Рис. 3.3. Конструкция базы колоны.

Собственная масса колоны будет

Полная продольная сила:

3.3.1. Расчет плиты

Требуемая площадь опирания на фундамент:

Задаем свес , толщина траверс , тогда размер плиты

Принимаем , тогда .

Напряжение в бетоне фундамента будет:

Определим изгибающие моменты на участках плиты:

Участок 1. Плита работает как консольная балка.

Участок 2. Плита работает как пластинка, опирающаяся на 3 стороны.

Участок 3. Плита работает как плита, опирающаяся на четыре стороны.

По максимальному моменту определяем толщину плиты .

Т.к. требуется уменьшить изгибающий момент на втором участке путем постановки дополнительных ребер жесткости. Назначаем толщину ребра жесткости , тогда

По максимальному моменту определяем толщину плиты .

Принимаем .
