8.2 Принцип работы машины постоянного тока

Чтобы выпрямить полученный пере­менный ток, т. е. заставить его течь по внешней цепи неиз­менно в одном направлении, устраивают коллектор. Для этого концы витка аЬсd присоеди­няют к двум медным сегмен­там / и 2, называемым пла­стинами, коллектора (рис. 1). Коллекторные пластины наглухо насаживаются на вал и тщательно изолируются как от вала, так и друг от друга изолирующими прокладками. На пластины наложены непо­движные в пространстве щетки Л и В, соединяющие генератор с внешней цепью.

Процесс выпрямления э. д. с. происходит в наиболее благо­приятных условиях, если установить щетки на коллекторе так, чтобы переход каждой из щеток с одной пластины на другую происходил как раз в тот момент, когда наво­димая в ватке э. д. с, равна нулю. В этом случае в витке аЬсй попрежнему наводится переменная э. д. с., но к каждои из щеток подводится э. д. с. только какого-нибудь од­ного знака. Так, например, в момент времени, показанный на рис.1, щетка А соприкасается с пластиной 1 и имеет по­ложительный потенциал (—), так как к ней подводится э. д. с. от проводника аЬ, находящегося под северным полюсом. При повороте якоря на 180° щетка Л будет соприкасаться с пла­стиной 2, но попрежнему будет иметь положительный по­тенциал, так как к ней будет подводиться э. д. с. от провод­ника cd заменившего проводник аЬ под северным полюсом. Повторяя то же рассуждение, можно видеть, что щетка В имеет всегда только отрицательный потенциал (—).

Таким образом, по контуру аЬсd попрежнему продолжает течь переменный ток, но по внешнему участку цепи ток течет только в одном направлении, а именно, от положительной щетки А к отрицательной щетке В, другими словами, происходит выпрямление переменного тока, наведенного в витке аbcd, в пульсирующий ток, протекающий по внешнему участку

цепи (фиг. 1-4). Этот процесс выпрямления переменного тока в витке в ток одного направления во внешней цепи называется коммутацией тока.

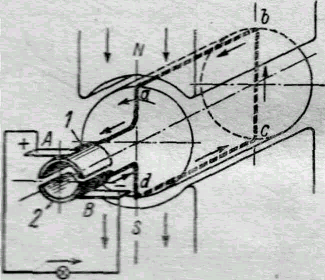

Рис. 2 Выпрямленная э. д. с. витка Рис.1 Принципиальная сема маш. постоянного тока

8.3 Работы с электроизмерительными клещами и измерительными штангами

5.2.1. В электроустановках напряжением выше 1000 В работу с электроизмерительными клещами должны проводить два работника: один - имеющий группу IV (из числа оперативного персонала), другой - имеющий группу III (может быть из числа ремонтного персонала). При измерении следует пользоваться диэлектрическими перчатками. Запрещается наклоняться к прибору для отсчета показаний.

5.2.2. В электроустановках напряжением до 1000 В работать с электроизмерительными клещами допускается одному работнику, имеющему группу III, не пользуясь диэлектрическими перчатками.

Не допускается работать с электроизмерительными клещами, находясь на опоре ВЛ.

5.2.3. Работу с измерительными штангами должны проводить не менее двух работников: один - имеющий группу IV, остальные имеющие группу III. Подниматься на конструкцию или телескопическую вышку, а также спускаться с нее следует без штанги.

Работа должна проводиться по наряду, даже при единичных измерениях с использованием опорных конструкций или телескопических вышек.

Работа со штангой допускается без применения диэлектрических перчаток.

8.4 Основные и дополнительные защитные средства? Что к ним относится в электроустановках до и выше 1000В?

Основные защитные средства – это средства защиты, изоляция которых длительное время выдерживает рабочее напряжение ЭУ (фарфор, эбонит, гетинакс и т.п.). Материалы поглощающие влагу (дерево) должны быть покрыты влагостойким лаком. Выше 1000В: изолирующие штанги и клещи, электроизмерительные клещи, указатели напряжения, изолирующие устройства и приспособления. До 1000В: изолирующие штанги и клещи, электроизмерительные клещи, указатели напряжения, диэлектрические перчатки, слесарно–монтажный инструмент с изолирующими ручками.

Дополнительные ЗС – которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током. Применяются совместно с основными ЗС. Выше 1000В: диэлектрические перчатки, диэлектрические боты, диэлектрические ковры, индивидуальные экранизирующие комплекты, изолирующие подставки и накладки, диэлектрические колпаки, переносные заземления, плакаты и знаки безопасности. До 1000В: диэлектрические калоши, ковры, переносные заземления, изолирующие подставки и накладки, оградительные устройства, плакаты и знаки безопасности.
