Содержание
1 Исходные данные проектирования
2 Генеральный план
3 Объемно-планировочное решение
4 Конструктивные решения
5 Теплотехнический расчет
6 Наружная и внутренняя отделка
7 Инженерное оборудование
8 Список использованной литературы
1 Исходные данные проектирования
Проектируемое здание - 5 этажный крупнопанельный жилой дом
Район строительства - г.Екатеринбург
Климатический район - IIА
Рельеф площади строительства - спокойный
Нормативная глубина промерзания – 0,5 м
Зона влажности - влажная
Режим помещения - сухой
Температура наиболее холодной пятидневки - tH5 = -26 0C
Нормальное ветровое давление -5кгс/м 2
Снеговая нагрузка - 8 кгс/м 2
Класс здания - II
Степень долговечности - II
Cтепень огнестойкости - IV
Грунтовые воды отсутствуют
Преобладающее направление ветра западное
Роза ветров построена в соответствии с таблице 1.1 и приведена на рисунке 1.1
Таблица 1.1 Данные для розы ветров
|
С |
СВ |
В |
ЮВ |
Ю |
ЮЗ |
З |
СЗ |
Январь |
|
|
|
|
|
|
|
|
Июль |
|
|
|
|
|
|
|
|

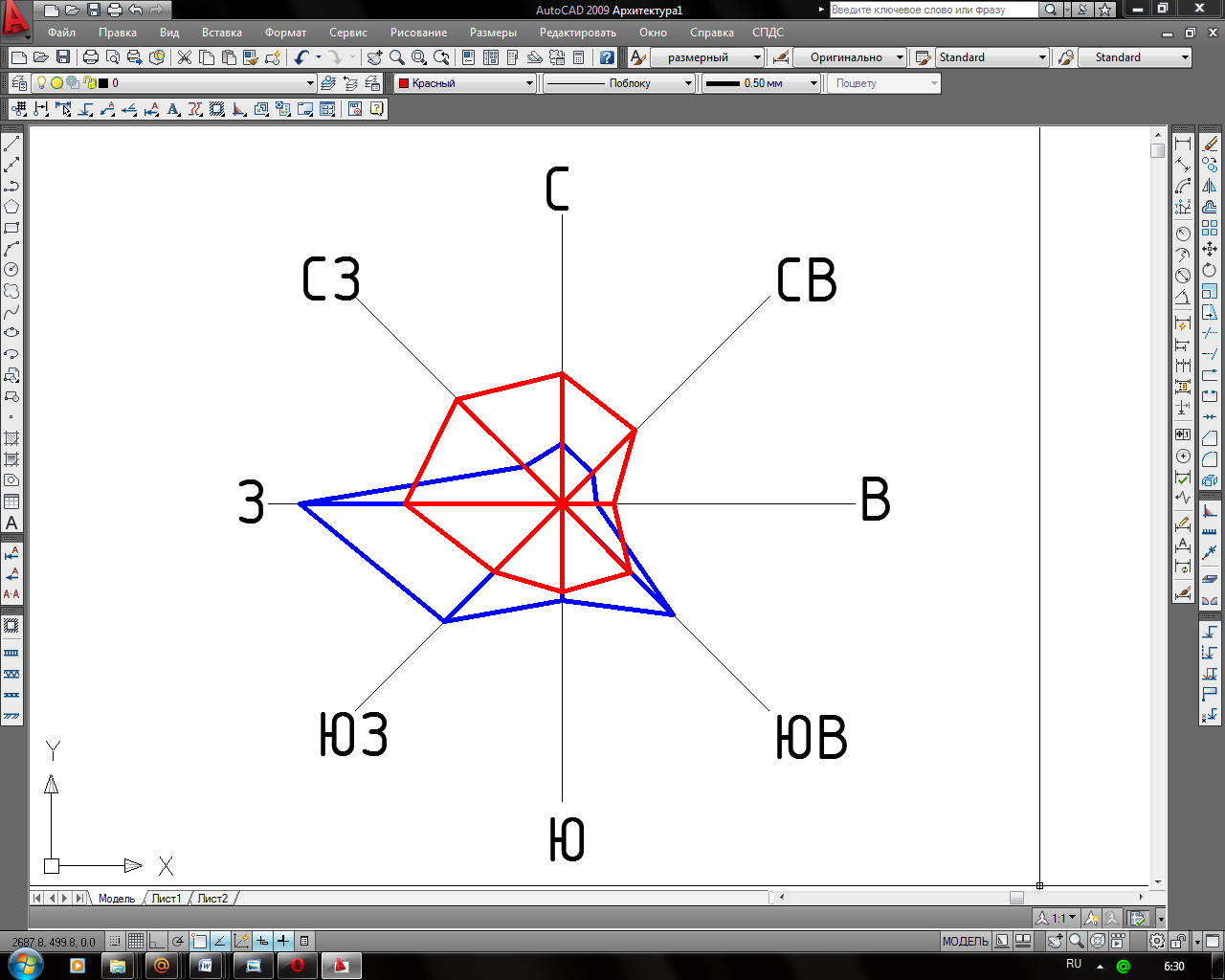

Рисунок 1.1 Роза ветров
2 Генеральный план
Генеральным планом для проектируемого пятиэтажного десяти квартирного жилого дома, возводимого в городе , является существующий генеральный план участка микрорайона. На генеральном плане показаны: существующие жилые здания и проектируемое жилое здание. Для обеспечения хозяйственно-бытовых нужд жильцов около жилого здания располагаются различные площадки.
На генплане показаны основные автомагистрали с основным асфальтобетонным покрытием, автомобильные проезды к жилым домам. Для стоянки личного транспорта запроектирована площадка, людского потока предусмотрены тротуары, покрытые асфальтобетоном.
Для благоустройства территории предусмотрены детская игровая площадка с малыми архитектурными формами, площадка для отдыха, с установкой беседок, скамеек. Озеленение территории предусматривает разбивку газонов, цветников, посадку рядового кустарника и отдельно растущих деревьев.
3 Объёмно-планировочное решение
Блок секция пяти этажная на десять квартир. Высота этажа 2,8м.
Проектируемое здание выполнено с применением смешанного шага. Прочность и устойчивость конструкции обеспечивается работой коробки блок-секции как пространственной неизменяемой системы, образуемой жёсткими вертикальными и горизонтальными диафрагмами, расположенных в трёх взаимно перпендикулярных направлениях. В секции на каждом этаже размещается 1 трёхкомнатная и 1 четырехкомнатная квартиры. Экспликация квартир представлена в таблице 3.1.
Таблица 3.1 Экспликация квартир
-
Квартиры(тип)
Кол-во
Площадь, м2
жилая
Общая
Трехкомнатная
5
39,38
59,73
Четырехкомнатная
5
49,16
74,67
Средняя площадь квартир
-
44,25
67,20
