3. Экспериментальная установка и методика опыта

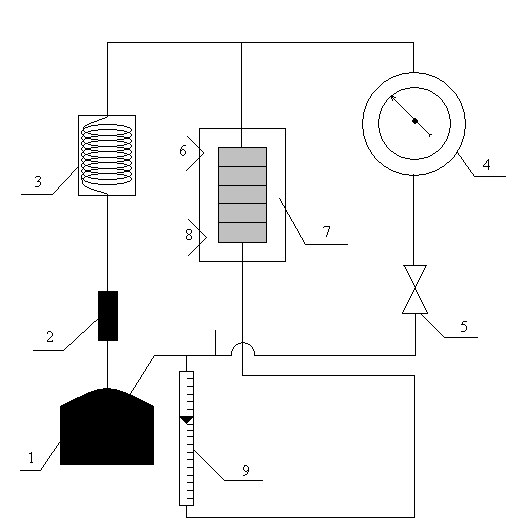

Схема установки представлена на рис. 4.
Компрессором 1 через фильтр 2 и холодильник 3 воздух подается в дроссель 7. Дроссель представляет собой цилиндрическую гильзу из текстолита, запрессованную в дюралевую оболочку и заполненную уплотненным войлоком. Через специальные уплотнения введены термопары 6 и 8 для измерения температур воздуха на входе и выходе из дросселя. Давление воздуха измеряется манометром 4, расход воздуха на входе в компрессор регулируется краном 5 и измеряется ротаметром 9.
Внимание! Повторное включение компрессора производится через 30…40 секунд после останова.
В ходе опытов:
1. Перед началом работы повернуть кран регулирования давления против часовой стрелки до упора.
2. Включить установку тумблером «Сеть», включить измеритель температуры. Измерить температуры t1 и t2; перед опытами они одинаковы.
Рис. 4
3. Включить компрессор, установить начальное избыточное давление на входе в дроссель около 0,6 МПа. Отсчитать показание ротаметра и определить расход воздуха через дроссель G, кг/с.
4. Через 3..5 минут после начала опыта измерить температуры t1 и t2.
Повторить измерения при давлениях 0,8, 1,0, 1,2, МПа.
Перекрыть кран регулировки давления, выключить установку.
Обработка результатов опыта
Данные измерений и расчетов заносятся в форму 4.
Изменения
температуры
рассчитывается как разность
,
К.
Абсолютное
давление перед дросселем равно
,
Па.
Массовый расход воздуха определяется по показаниям ротаметра.
Дроссель-эффект (положительный, отрицательный или нулевой) определяется по изменению температуры .
pa=… Па; tа=…оС .
Форма 4
№ п/п |
t1, oC |
t2, oC |
ΔТ=Т1-Т2, К |
рман, ат |
рабс, Па |
Δр, Па |
G, кг/с |
Дроссель-эффект |
1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
4. Содержание отчета
Отчет по работе – заполненная форма. Следует объяснить полученные результаты, сопоставить с литературными данными.
Литература: [1], с. 92…97.
4. Блок контроля освоения дисциплины
4.1. Задания на контрольные работы
К выполнению контрольных работ следует приступить, изучив предварительно соответствующий материал курса. При выполнении контрольных работ условия задачи переписываются полностью. Решения задач должны сопровождаться краткими пояснениями и подробными вычислениями. Необходимо привести соответствующую формулу, найти неизвестную величину (в буквенном выражении), затем подставить числовые значения и найти ответ. Для каждой найденной величины нужно указать единицу измерения (в системе СИ). Если при решении задачи какая - либо величина берется из таблицы или диаграммы, надо назвать источник с указанием автора, года издания и страницы. Работу следует писать разборчиво, оставляя поля для замечаний рецензента.
На заглавной странице, кроме фамилии, инициалов и шифра студента, непременно указать факультет и специальность.
Номера задач для специальностей140101.65, 140104.65 приведены в табл. 1.
Таблица 1
Специальность |
Курс |
Номера задания |
Номера задач |
Объем задания |
Промышленная теплоэнергетика 140104.65 |
III |
1 |
2, 3, 4, 5 |
12 задач |
2 |
8, 10, 11 |
|||
3 |
12, 13, 14, 15, 16 |
|||
Тепловые электрические станции 140101.65 |
III |
1 |
1, 2, 4, 6 |
12 задач |
2 |
7, 9, 10, 11 |
|||
3 |
14, 15, 16, 17 |
