§7. Дискретная модуляция.

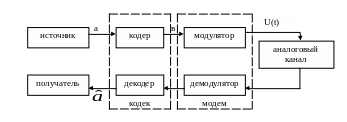

Структурная схема систем передачи дискретных сообщений.
Процесс преобразования
дискретного сообщения в сигнал и
восстановления переданного сообщения
в приемнике.1

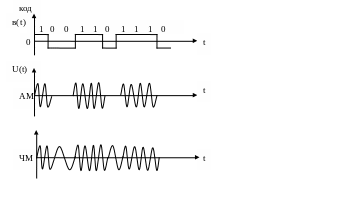

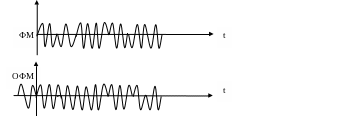

Сигналы при различных видах дискретной модуляции.
§8. Амплитудная модулляция.
-
форма записи амплитудно-модулированного
сигнала.
При амплитудной модуляции связь между огибающей V(t) и модулирующим полезным сигналов S(t) : Vm( t)=Vm [1+Ms (t)], (1) Vm - постоянный коэффициент, равный амплитуде несущего колебания в отсутствие модуляции:
M – Коэффициент амплитудной модуляции (глубина АМ).
АМ - сигналы с малой глубиной модуляции в радиоканалах нецелесообразны ввиду неполного использования мощности передатчика.
Относительный коэффициент модуляции вниз М2=( Vm-Vmin) /Vm. В тоже время 100% - ная модуляция вверх (МВ=1) в два раза повышает амплитуду колебании при пиковых значениях моделирующего сообщения. Дальнейший рост этой амплитуды приводит к нежелательным искажениям из - за перегрузки выходных каскадов передатчика. Не менее опасно слишком глубокая АМ вниз. Форма огибающей перестает повторять форму модулирующего сигнала.
На заметку: при АМ не удается обеспечить широкий динамический диапазон передаваемых сигналов. Если амплитуда увеличивается вдвое, то мощность возрастает в четыре раза.
§9.Относительная амплитудная модуляция.
Спектральный состав АМ – сигнала:
-
несущая частота
- верхняя боковая
частота
- нижняя боковая
частота
Амплитудная модуляция при сложном модулирующем сигнале.
S(t)=
- модулирующий НЧ сигнал (2)
Подставив
(2) в (1) получим:
Введем
совокупность частичных коэффициентов
модуляции:
и получим сложно модулированный
(многоканальный) АМ – сигнал:
Спектральное разложение:
В спектре сложно модулированного АМ – сигнала помимо несущего колебания, содержатся группы верхних и нижних боковых колебаний. Спектр верхних боковых колебаний является масштабной копией спектра модулирующего сигнала, сдвинутой в область высоких частот на величину . Спектр нижних боковых колебаний также повторяют спектральную диаграмму сигнала S(t), но располагается зеркально относительно несущей частоты . Итак: ширина спектра АМ – сигнала равна удвоенному значению наивысшей частоты в спектре модулирующего НЧ сигнала.
Амплитудно-модулированные сигналы.
Последовательности радиоимпульсов, отдельных друг от друга паузами, такие сигналы используется в радиотелеграфии и в системах передачи дискретной информации по радиоканалам. S(t) – функция в каждый момент времени принимает значения либо 0, либо1.
- амплитудно-манипулированный
сигнал.
