1. 9. Электросорбция
Этот процесс похож на электродиализ, но не является непрерывным. Набор мембран для этого процесса состоит из ряда сплющенных мембранных мешков, причем одна сторона мешка проявляет катионо –, а другая – анионообменные свойства (рис. 1.15). При подаче электрического тока катионы, содержащиеся в исходной воде, омывающей мешок, переходят в него через сторону, проявляющую катионообменные свойства, а анионы – через другую сторону. Раствор, находящийся с внешней стороны мешков, обедняется солями, а раствор внутри мешков концентрируется. Сконцентрированный раствор может быть затем удален из мембранных мешков путем изменения направления приложенного постоянного тока на противоположное. Здесь не требуется ни прокладок, ни коллекторов для растворов.

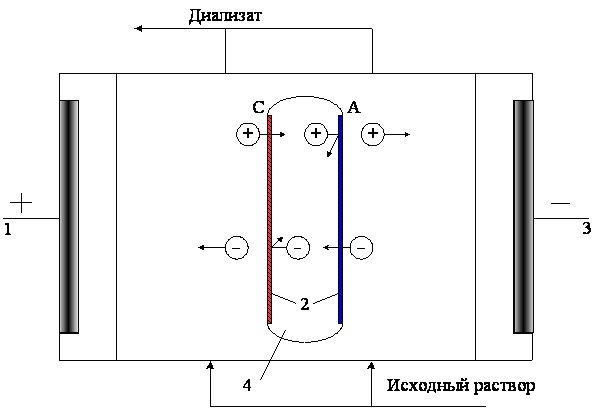

Рис. 1.15. Схема процесса электросорбции:
С – катионообменная мембрана; А – анионитовая мембрана; 1 – анод;
2 – повторяющийся элемент; 3 – катод; 4 – мембранный мешок.
1.10. Электрогравитация (электроосаждение)
Когда набор состоит только из катионообменных мембран, то анионы в одной секции, например, секции 1, задерживаются мембраной с ее анодной стороны. Но катион соседней секции с анодной стороны мембраны, то есть секции 2, будет переноситься под действием электричества в секцию 1. Поэтому общая ионная концентрация увеличивается вблизи раздела фаз мембрана – раствор с анодной стороны мембраны секции 1. Так как плотность раствора с анодной стороны выше, чем с катодной стороны, в каждой секции благодаря действию сил тяжести раствор будет медленно циркулировать. Раствор в верхней части секции, таким образом, деминерализуется, а в нижней – концентрируется, при этом исходный раствор обычно медленно вво-дится в середину секции. Так как плотность раствора с анодной стороны выше, чем с катодной стороны, в каждой секции благодаря действию сил тяжести раствор будет медленно циркулировать. Раствор в верхней части секции деминерализуется, а в нижней – концентрируется, при этом исходный раствор обычно медленно вводится в середину секции; на рис. 1.16 поток направлен перпендикулярно плану схемы.

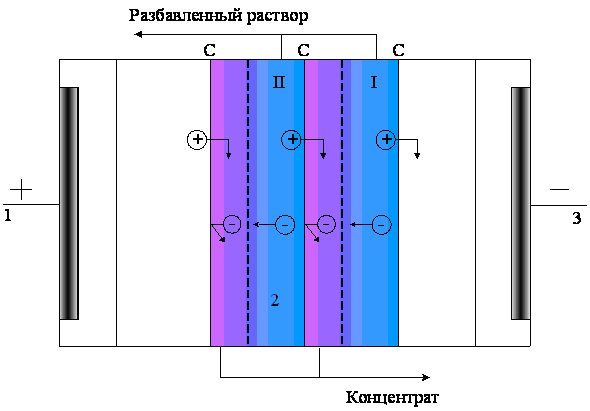

Рис. 1.16. Устройство ячейки для электрогравитации:
С – катионообменная мембрана; 1 – анод;
2 – повторяющийся элемент; 3 – катод
По сравнению с другими электромембранными процессами электроосаждение выгодно отличается простотой конструкции, легкостью эксплуатации и низкими затратами энергии. Однако этот процесс неконкурентоспособен по сравнению с другими методами обессоливания из-за малой скорости разделения.
1. 12. Транспортное объединение
Анионообменные мембраны обычно менее химически стабильны по срав-нению с катионообменными мембранами. Содержащиеся в исходном растворе высокомолекулярные анионы обычно адсорбируются на анионообменной мембране и таким образом дезактивируют ее поверхность. При достаточно высоком значении электрического тока ионная концентрация вблизи поверхности мембраны со стороны диализата значительно снижается. Снижение концентрации часто идет до такой степени, что величина рН вблизи поверхности мембраны изменяется под действием так называемого водного расщепления.
В этом случае анионообменная мембрана, которая нестабильна при высоких значениях рН, быстрее разрушается, то есть срок ее работы уменьшается. Во избежание подобных явлений изучалась эффективность применения набора катионообменных мембран с нейтральными вместо анионообменных (рис.1.17). В таком сочетании концентрационная поляризация и адсорбция больших анионов могут быть минимальными. Таким образом, рабочие параметры, такие как электрический ток и скорости потоков, могут меняться в широких пределах. Однако степень деминерализации при данном электрическом токе здесь всегда меньше, чем в обычном электродиализе.
Этот процесс часто называют транспортным объеднением, он особенно полезен при деминерализации молочной сыворотки. Здесь нежелательное расщепление протеинов из-за изменения рН может сводиться к минимуму, а протеины, имеющие большой электрический заряд, могут выделяться при использовании соответствующим образом подобранных нейтральных мембран .

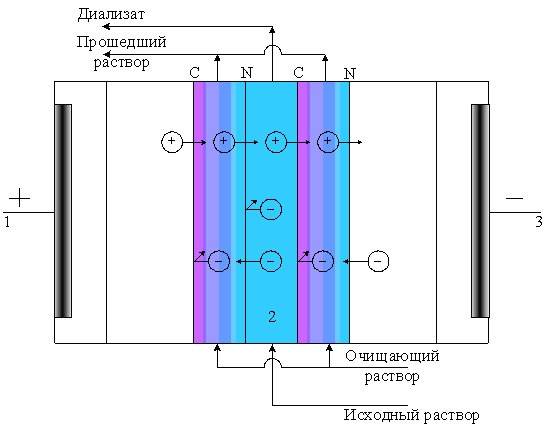

Рис. 1.17. Схема процесса транспортного обеднения:
С – катионообменная мембрана; N – нейтральная мембрана;
1 – анод; 2 – повторяющийся элемент; 3 – катод
