МИНОБРНАУКИ РОССИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧЕРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ

УНИВЕРСИТЕТ им. В.Г.Шухова»

(БГТУ им. В.Г.Шухова)

Архитектурно-строительный институт

Кафедра «Городского строительства и хозяйства»

Расчётно-графическое задание №1

по дисциплине: «Комплексное инженерное благоустройство городских территорий»;

на тему: «Оценка благоустройства территории, прилегающей к механическому корпусу университета БГТУ им. В.Г.Шухова»

Выполнила: студентка гр.С-221

Чехова В.Ю.

Проверил: канд.тех.наук,доц.

Шаповалов С.М.

Белгород 2013

Содержание

Введение……………………………………………………………………………………..…3

1.Оценка благоустройства территории…………………………………………….4

2.Транспортно-пешеходная сеть…………………………………………………..5

3.Мероприятия связанные с отводом талых и ливневых вод…………..6

4.Малые архитектурные формы и другие постройки……………………7

5.Возможность подхода к зданию маломобильных групп людей……8

6.Озеленение территории………………………………………………………………9

7.Освещение……………………………………………………………………………………...10

8.Ограды……………………………………………………………………………………….10

Заключение ………………………………………………………………………………………..11

Библиографический список………………………………………………………….12

Введение

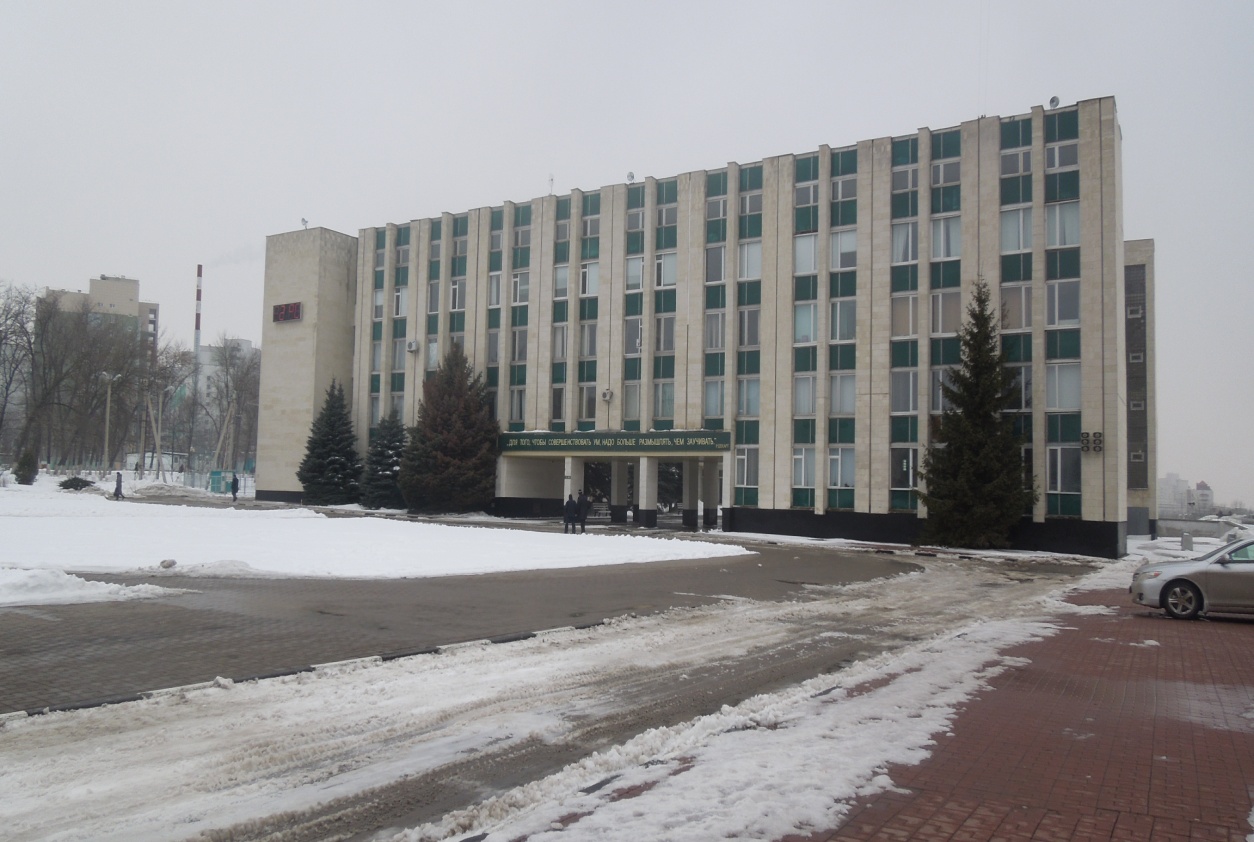

В данном расчётно-графическом задании будет рассматриваться механический корпус университета БГТУ им. В.Г.Шухова и прилегающая к нему территория.

Данный корпус имеет четыре этажа. В нём один главный вход и два второстепенных, что позволит сделать быструю эвакуацию людей. Облицовка фасада представляет собой каменные плиты.

Механический корпус рассчитан на большую аудиторию людей, что делает прилегающую территорию востребованной для учащихся и посетителей. Каждая часть прилегающей территории по-своему разнообразна и интересна.

1.Оценка благоустройства территории

Механический корпус и прилегающая к нему территория располагаются в городе Белгороде по улице Костюкова.

Площадь здания составляет примерно 2500 м2, а площадь прилегающей около 10 000 м2 и на ней находятся: часть парка, пешеходные дорожки, КВЦ, главная площадь, электросеть, бизнес инкубатор центр БГТУ им. В.Г.Шухова, скамейки, беседка, мостик, площадка для обучения вождения учащихся.

Ступени наружных лестниц здания выполнены из бетона и тротуарной плитки.

Территория корпуса ограждена только с его задней части здания. Находится на безопасном расстоянии от проезжих дорог, что обеспечивает достаточную шумоизоляцию и удовлетворяет требованиям СНиП 23-03-2003 «Защита от шума».

Парковая зона оснащена скамейками, дорожками, фонарями. Благодаря этому в парке можно хорошо провести время.

2.Транспортно-пешеходная сеть

Вся территория(пешеходные дорожки, главная площадь, проезжая часть) выложена из тротуарной плитки. Между корпусом и главной площадью находится проезжая полоса шириной около 4,5 м. Для выделения пешеходных переходов на проезжей части (типа «зебра») применяются осветленные покрытия, что предусмотрено по СНиП 2.05.02-85 «Автомобильные дороги». В качестве разделителя проезжей части и тротуара служит бордюр, в данном случае удовлетворяющий ГОСТ 23009-78, а именно БР высотой 15 см и шириной 12 см.

На прилегающей территории не имеется парковки.

В зоне обучения вождению имеются необходимые дорожные сооружения(горка, парковка, змейка и др.)

Парк находится на несколько ступеней выше, чем механический корпус и это говорит о неровности рельефа. В парке так же имеются дорожки из тротуарной плитки шириной 1 и 2,5 м.
