12 Будівельний підйом пролітних балок
Де
– прогин пролітної балки від дії
постійних навантажень,
;
– прогин
пролітної балки від дії рухомих
навантажень,
.
Звідси:
Приймаємо
будівельний підйом
Теоретичний закон зміни ординати будівельного підйому по прольоті f(z) приймають звичайно у вигляді синусоїди. З технологічних міркувань лінію будівельного підйому виконують ламаної за рахунок розкрою листів у вигляді трапецій або шляхом відповідної розкладки листів.
.

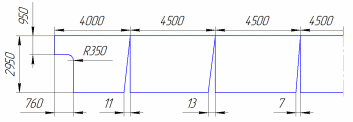

Рисунок 13 – Схема розкрою листів пролітної балки

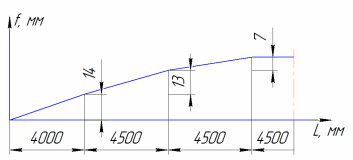

Рисунок 14 – Будівельний підйом моста
13 Захист металоконструкції від корозії
Документи: ГОСТ 9402 – 80 єдина система захисту металевих конструкцій від корозії.
Покриття лакофарбами.
СНіП – будівельні норми й правила вимагають три основних операції:
– підготовка поверхні;
– ґрунтування поверхні;
– нанесення покривних шарів фарби.
Враховуючи , що даний мостовий кран працює в цеху приймаємо:
ґрунт ГФ 020
фарбування МС – 226
ПФ – 433
Висновок
У курсовій роботі був докладно розглянутий і вивчений міст вантажопідйомного крана.
У ході роботи був обраний і обґрунтований матеріал для несучих і допоміжних елементів, визначені їхні розрахункові опори й допустимі напруження, спроектовані головна й кінцева балки, обрана загальна схема металоконструкції їхнього з'єднання з основними конструктивними параметрами.
Були визначені навантаження і їхнє розрахункове сполучення. Зроблено вибір розрахункових схем і визначені внутрішні силові фактори в елементах.
Було розраховано та перевірено поперечний перетин пролітних балок за умовою мінімуму ваги при забезпеченні заданої міцності
Зроблено необхідні перевірочні розрахунки, у тому числі перевірка на твердість і стійкість і розрахунок будівельного підйому.
У ході роботи ознайомилися з основними видами зварних швів і методами їхнього позначення на кресленнях.
