3.2. Шпоночные соединения
В опоре вала шпонка8 применяется для передачи вращения от вала зубчатому колесу. Шпонка предотвращает проворачивание зубчатого колеса, посаженного на вал, но не препятствует его продольному перемещению. Вращение от вала к колесу передается боковыми (рабочими) гранями шпонки.
В учебных целях в графической работе используют призматические или сегментные шпонки (вариант задания в приложении 1). Размеры шпонок и пазов для них подбирают в зависимости от диаметра вала: для призматических шпонок по ГОСТ 22360-78, для сегментных шпонок по ГОСТ 24071-97 [7,8].
На рис.6 выполнено изображение шпоночного соединения 'Призматической шпонкой исполнения 1.

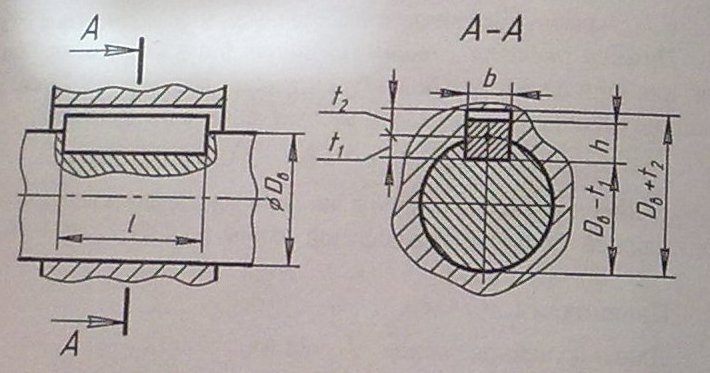

Рис. 6 - Параметры соединения призматической шпонкой
На сборочном чертеже (фрагмент па рис. 6) шпоночное соединение показывают в двух изображениях: продольном и поперечном разрезах. При этом шпонку изображают упрощенно без фасок. На продольном разрезе колесо показывают рассеченным, а вал и шпонку - нерассеченными в соответствии с правилом ГОСТ 2.109-73 для непустотелых деталей. Для выявления формы шпоночного паза на валу применен местный разрез. На поперечном разрезе все три детали (вал, колесо, шпонка) показывают рассеченными и заштрихованными в ту же сторону, что и на продольном разрезе. Между верхней гранью шпонки и дном шпоночного паза в колесе показан зазор.
8Шпонка - деталь шпоночного соединения, закладываемая одновременно в пазы вала и в ступице зубчатого колеса. Шпоночное соединение - неподвижное соединение вала с надетой на него деталью. Шпоночный паз — углубление в валу (колесе), предназначенное под шпонку соответствующего вида.
Схема фрезерования канавки шпоночного паза на валу приведены на рис.7. Паз под призматическую шпонку со скругленными торцами фрезеруют концевой фрезой. Диаметр фрезы выбирают равным ширине паза.

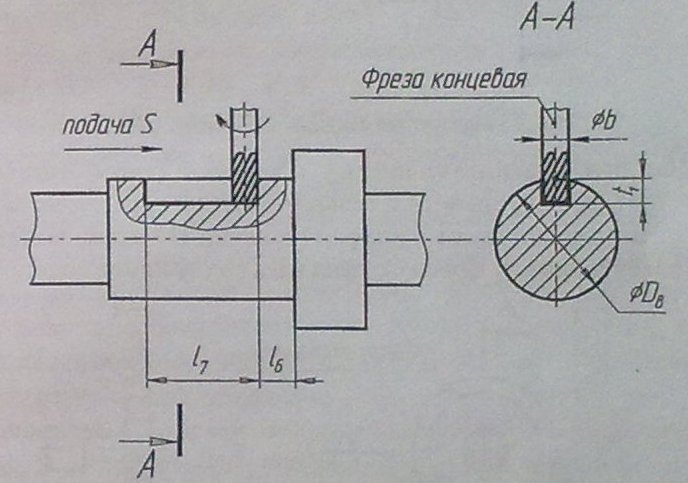

Рис. 7 - Схема фрезерования паза для призматической шпонки
Длину призматических шпонок l выбирают из ряда линейных размеров по ГОСТ 6636 - 69, мм: 6,8,10, 12,14,16,18,20,22,25,28, 32,36,40,45,50, 56,63,70 и т.д.
Например для вала диаметром Dв = 22мм размеры призматической шпонки исполнения 1 и шпоночных пазов будут равны: ширина b = 6 мм, высота h = б мм, глубина паза вала t1 = 3,5 мм, глубина паза колеса t2 = 2,8 мм, длина шпонки l = 22 мм (выбираем из стандартного ряда длин шпонок с учетом длины ступицы колеса без дополнительных расчетов). При вычерчивании размеры t1 и t2 не округляются.
Условное обозначение рассмотренной призматической шпонки:
Шпонка 6x6x22 Г0СТ23360-78.
На рис.8 выполнено изображение шпоночного соединения сегментной шпонкой исполнения 1.

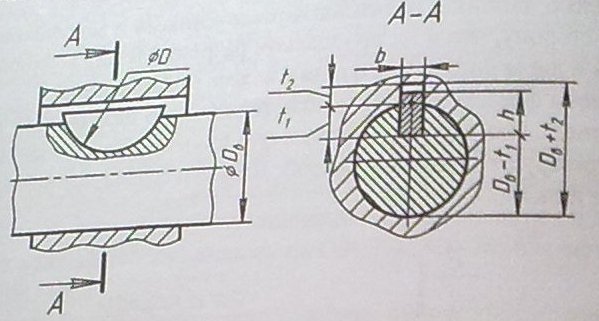

Рис. 8 - Параметры соединения сегментной шпонкой
Паз под сегментную шпонку фрезеруют (рис.9) специальной шпоночной фрезой, диаметр и толщина которой определяются размерами паза (соответствуют размерам шпонки). В нашем задании размер l равен половине длины ступени вала под зубчатое колесо.

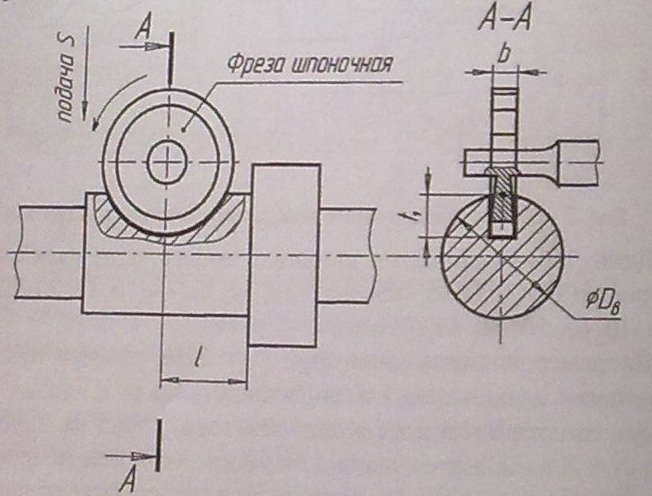

Рис.9 - Схема фрезерования паза для сегментной шпонки
В качестве примера приведём размеры сегментной шпонки и шпоночных пазов при диаметре вала Dв = 30мм: ширина b = 8 мм, высота h — 11 мм, D = 28 мм, глубина паза вала t1 = 8 мм, глубина паза ступицы колеса t2 = 3,3 мм.
Условное обозначение такой сегментной шпонки:
Шпонка 8 х 11 ГОСТ 24071-97.
