Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

Уфимский государственный авиационный технический университет

Кафедра начертательной геометрии и черчения

РАЗЪЕМНЫЕ СОЕДИНЕНИЯ

ДЕТАЛИ ЗУБЧАТЫХ ПЕРЕДАЧ

Методические указания

к выполнению расчетно-графической работы

по дисциплине «Инженерная графика»

Уфа 2009

Составители: Ю.В. Поликарпов, Н.И. Акмаева

УДК 514.18(07)

ББК22Л5\3(я1)

Разъемные соединения деталей. Зубчатые передачи: Методические указа­ния к выполнению расчстно-графической работы по дисциплине «Инженерная графика» / Уфимск. гос. авиац. техн. уи-т, Сост.: Ю.В. Поликарпов, И.И. Акмаева,- Уфа, 2009. - 59 с.

Методические указания к выполнению расчетно-графической работы по дисциплине «Инженерная графика» соответствуют основным разделам графогеомстрической подготовки, предназначены для формирования и развития уме­ний грамотного выполнения изображений различных видов разъемных соеди­нений, деталей зубчатых передач, а также совершенствования навыков состав­ления чертежей и эскизов различных изделий.

В методических указаниях определены цель и содержание работы, изло­жены необходимый учебно-методический материал, рекомендации по органи­зации выполнения и оформлению работы. Рассмотрены основные положения стандартов по составлению и оформлению различных чертежей и эскизов, при­ведены справочные материалы и примеры.

Предназначены для студентов первого курса направлений: 140500 - «Энергомашиностроение»; 150200 - «Машиностроительные технологии и обо­рудование», 150400 - «Технологические машины и оборудование», 150900 - «Технология, оборудование и автоматизация машиностроительных производств».

Табл. 3. Ил.21. Библиогр.: 8 назв.

Рецензенты: кавд. техн. наук, доц. О.Ф Ноготков

канд. техн. наук, доц. О.В. Голубев

канд. техн. наук, доц. О.Г. Мартынова

© Уфимский государственный авиационный технический университет, 2009

Содержание

Введение.........................................................................................................................................4

1. Цели и задачи расчетно-графической работы………………………………..........................5

2. Содержание и рекомендации к выполнению

расчетно-графической работы………………………………………………………………….........................................5

3. Основные положения, термины и определения……………………………………………................................................................9

   1. Резьбовые соединения и их детали …………………………………….........................9

   2. Шпоночное соединение..................................................................................................18

   3. Детали зубчатых передач...............................................................................................21

4. Чертежи деталей.......................................................................................................................22

   1. Изображение детали.......................................................................................................22

   2. Нанесение размеров........................................................................................................23

   3. Обозначение параметров шероховатости поверхностей……………………………28

   4. Чертеж вала.....................................................................................................................30

   5. Чертеж цилиндрического зубчатого колеса………………………………………….35

   6. Чертеж литой детали…………………………………………………………………..38

5. Особенности оформления сборочного чертежа ……………………………........................44

6. Основные правила составления спецификации …………………………….......................46

Библиографический список …………………………………………………….......................48

Приложение 1. Параметры деталей опоры вала ……………………………………………..49

Приложение 2. Примеры оформления спецификации и чертежей .......................................51

Введение

В методических указаниях рассматривается расчетно-графическая работа по теме «Разъемные соединения. Детали зубчатых пе­редач» дм самостоятельной работы студентов. Расчетно-графическая работа состоит из заданий, соответствующих основным разделам учебной программы курса «Инженерная графика».

Цель методических указаний - помочь студентам освоить глав­ные положения теории, систематизировать знания по ранее пройден­ным разделам курса, сформировать навыки и умения чертежных работ, организовать ритмичную работу над заданиями.

Методические указания содержат рекомендации по всем заданиям на всех этапах их выполнения. В описании конструкции опоры ва­ра и на рис.1 (во втором разделе данных методических указаний) I можно найти ответы на следующие вопросы: назначение изделия; ка­кую работу оно выполняет; наименование и назначение каждой дета­ли; способы соединения деталей и т.п. В 3-м разделе приводятся общие сведения о видах соединений составных частей изделий; примеры изображений и расчеты болтового, винтового, шпилечного и шпо­ночного соединений; а также термины и определения, характеризую­щие зубчатые передачи. Особое внимание в методических указаниях в разделе 4 уделено вопросам разработки чертежей деталей. На при­мере деталей опоры вала рассмотрены правила составления и оформ­ления чертежей, особенности нанесения размеров и параметров шероховатости. Разделы 5 и 6 посвящены правилам составления и оформления графической и текстовой рабочей конструкторской до­кументации - сборочному чертежу и спецификации. Даны рекомен­дации о последовательности выполнения сборочного чертежа и спе­цификации.

Наиболее сложные вопросы рассмотрены на однотипных с зада­ниями примерах чертежей.

Для более полного и самостоятельного изучения студентами предлагаемого материала теоретические выкладки и расчеты допол­нены ссылками на учебную и справочную литературу.

Процесс работы над заданиями позволяет студентам освоить умения, навыки и приемы грамотного выполнения чертежных работ, сформировать обще-профессиональные компетенции и использовать их на практике в последующей активной инженерной деятельности.

1. Цели и задачи расчетно-графической работы

Цель рассматриваемой расчетно-графической работы — сформи­ровать у студента умения самостоятельного творческого графическо­го решения технических задач и использовать эти навыки при выпол­нении курсовых и выпускной квалификационной работ.

Выполнение расчетно-графической работы направлено на реше­ние следующих основных задач:

• ознакомить с различными видами разъемных соединений;

• изучить правила, приобрести умения и навыки графического изображения резьбовых крепежных изделий, используемых в разъем­ных соединениях;

• освоить правила выполнения чертежей разъемных соединений деталей, зубчатых передач;

• развить начальные конструкторские расчетно-графические на­выки студентов при составлении чертежей и эскизов деталей, входя­щих в соединения;

• развить навыки поиска и работы с необходимыми стандартами Единой системы конструкторской документации и справочной лите­ратурой.

2. Содержание и рекомендации к выполнению расчетно-графической работы

Расчетно-графическая работа для самостоятельной работы сту­дентов по теме «Разъемные соединения. Детали зубчатых передач» является комплексным заданием, в содержание которого входят:

а) выполнение различных конструкторских документов: черте­жей деталей, сборочного чертежа, спецификации;

б) расчет конструктивных элементов различных видов соедине­ний деталей и изображение этих соединений;

в) решение графических задач с элементами конструирования: конструирование формы несложных деталей, оценка и расчет необ­ходимых геометрических и конструктивных параметров деталей, компоновка чертежа, выбор по справочникам стандартных деталей.

В задании необходимо выполнить:

1. Чертеж детали «Вал», доработав конструкцию вала (материал - Сталь 45 ГОСТ 1050-88, формат A3).

2.Чертеж детали «Колесо зубчатое», расчет недостающих пара­метров (материал - Сталь 45 ГОСТ 1050-88, формат А4).

3.Чертеж литой детали «Корпус», для нечетных вариантов зада­ния - чертеж правого корпуса, для четных вариантов чертеж левого корпуса; расчет резьбового отверстия под винт или шпильку и отвер­стия под болт (материал - чугун СЧ 25 ГОСТ 1412-85, формат A3).

4.Сборочный чертеж без применения упрощенных изображений крепежных и других стандартных изделий (формат А2).

5.Спецификацию (два формата А4).

Исходными данными для задания являются: описание опоры вала, принципиальная компоновка конструкции (рис. 1), определяющая принцип взаимодействия и расположения деталей в изделии, а также числовые параметры элементов деталей по вариантам индивидуального задания, приведённые в приложении 1.

Рекомендуем работать над заданием по этапам:

1. Изучение конструкции опоры вала начнем с описания и оп­ределения назначения деталей. На рисунке 1 приведены два изобра­жения опоры вала - главный вид и вид слева. По этим изображениям можно представить расположение деталей. На главном виде изобра­жен фронтальный разрез. Заметьте, детали на изображении разреза имеют разное направление штриховых линий, что позволяет легко определить границы деталей и их форму.

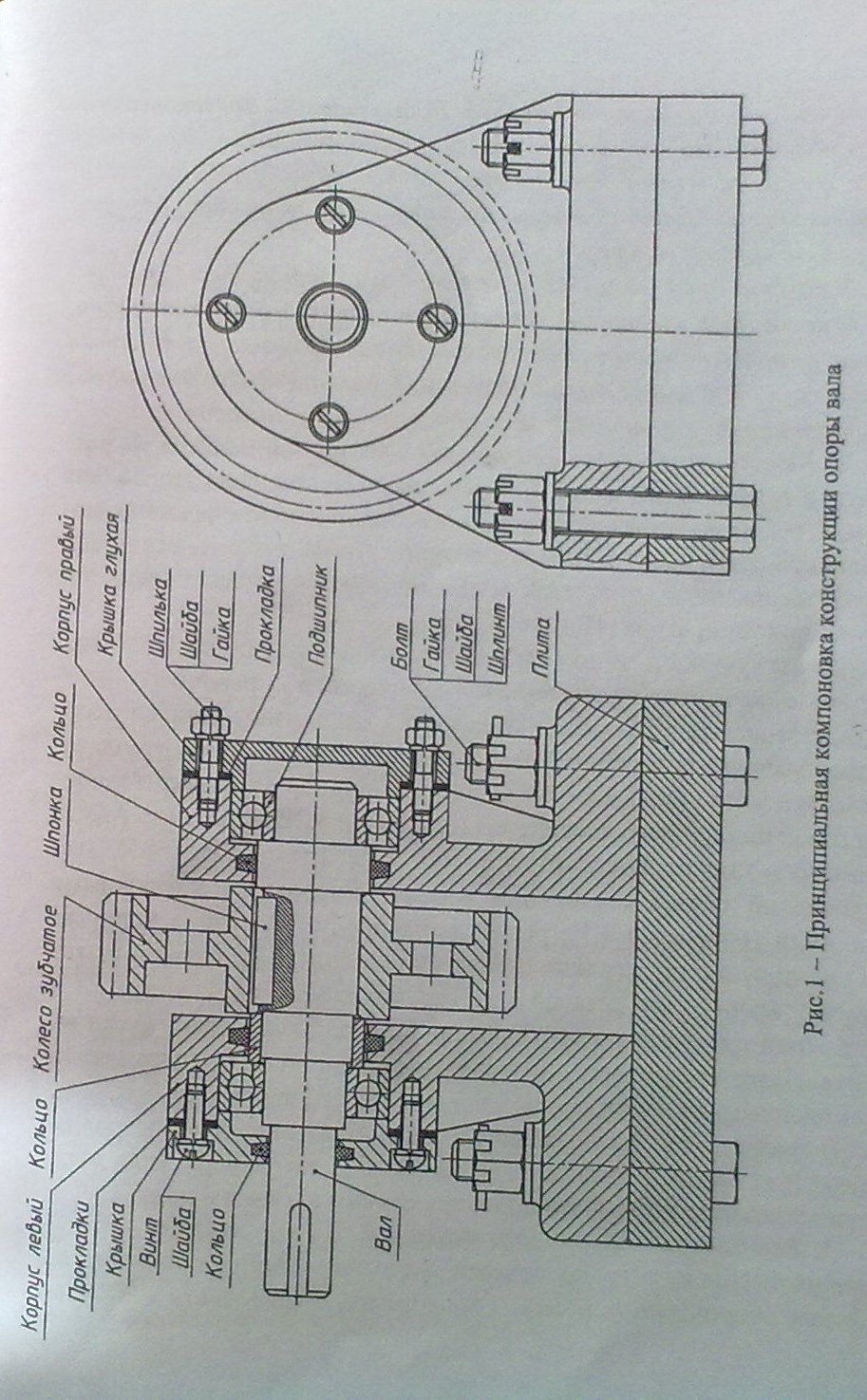

Описание опоры вала. На рис.1 изображена опора вала для пе­редачи вращения между параллельно расположенными валами по­средством двух цилиндрических зубчатых колес с внешним зацепле­нием. Выходной конец вала приводится в движение двигателем. Со­единение вала и двигателя осуществляется призматической шпонкой (изображения двигателя и шпонки на рис. 1 не показаны). Вал с ве­дущим зубчатым колесом (шестерня) передает вращательное "движение ведомому колесу (на рис. I не показано). Соединение вала и ведущего колеса осуществляется шпонкой. Опорами вала являются два подшипника. Наружные кольца подшипников торцами упирают­ся в крышки. Внутреннее кольцо правого подшипника упирается в торец вала, а левого - в торец распорного кольца. Для предупрежде­ния осевого перемещения зубчатого колеса его торцы упираются

в заплечики вала и распорное кольцо. Подшипники смазываются гус­той смазкой. Для устранения утечки масла из подшипников в кор­пусах, а также в левой крышке поставлены уплотнительные саль­никовые кольца. Две резиновые прокладки обеспечивают плотное прилегание крышек к корпусам.

В конструкции опоры вала использованы стандартные крепеж­ные детали, так крышку к левому корпусу крепят 4-мя винтами, крышку к правому корпусу присоединяют 4-мя шпильками. Каждый корnyc крепят к плите двумя болтами, в болтовом соединении используют шайбу, корончатую или прорезную гайку, шплинт.

2. Выполнение чертежей деталей. Этот этап делится на рас­четную и графическую части. Для успешного выполнения этого этапа задания рекомендуется соблюдать последовательность решения по­ставленных пяти задач задания. Следует изучить теоретический ма­териал, изложенный в разделах 3...6 данных методических указаний и в учебной литературе [1].

Расчетную часть и подбор справочных данных по стандартным деталям с эскизным оформлением графического справочного мате­риала, с записями условных обозначений стандартных деталей необ­ходимо выполнить в рабочей тетради для согласования с преподава­телем. Затем по стандартам (ГОСТ) нужно подобрать размеры шпон­ки и пазов шпоночного соединения (подраздел 3.2); выполнить расчет параметров цилиндрического зубчатого колеса (подраздел 4.5); гео­метрический расчет соединений деталей резьбовыми крепежными изделиями (подраздел 3.1); расчет резьбовых отверстий в корпусах под шпильку и винт, гладких отверстий под болт в корпусах и плите. Размеры крепежных деталей следует, подбирать по стандартам в справочной литературе в соответствии с исходными параметрами варианта. Далее следует уточнить размеры подшипников, уплотнительных колец и других стандартных деталей вашего варианта.

В графической части задания (раздел 4) основой для построения чертежей является форма деталей на рис.1 и их размеры (или пара­метры), заданные в варианте индивидуального задания в прил. 1.

3. Выполнение сборочного чертежа. По сборочному чертежу выполняют сборку готовых деталей. В отличие от общепринятого на­значения сборочного чертежа - представить взаимосвязь составных частей и способы соединения деталей, в данном задании сборочный чертеж в учебных целях должен также полностью определять форму и размеры всех деталей изделия (раздел 5). Детали, на которые не вы­полнялись чертежи в объеме задания, конструируются при составле­нии сборочного чертежа. На сборочном чертеже изображения стан­дартных крепежных деталей и их соединений в целях изучения кон­структивных особенностей этих изделий необходимо выполнить без упрощений, а их размеры подобрать по стандартам.

4. Составление спецификации. Спецификацию составляют по правилам и в соответствии с требованиями стандартов (раздел 6).
