4.2 Муфта Haldex
Муфта Haldex широко используется фирмой Volkswagen для автомобилей класса А (Volkswagen Golf, Bora, Audi TT, Skoda Oktavia, Seat Toledo и т.д.). С одной стороны, она предлагает преимущества постоянного привода на все колеса, с другой — она может комбинироваться с такими системами, предотвращающими пробуксовку колес, как ABS, EDS, ASR, EBV и ESP.
Механическая часть муфты Haldex состоит из цилиндрического входного вала с аксиально-поршневым насосом и рабочим поршнем, ведомого вала с приводной головкой и дисковым кулачком, а также набора фрикционных дисков (рисунок 1). Наружные диски соединены с ведущим валом, а внутренне диски через продольное зубчатое зацепление с ведомым валом.

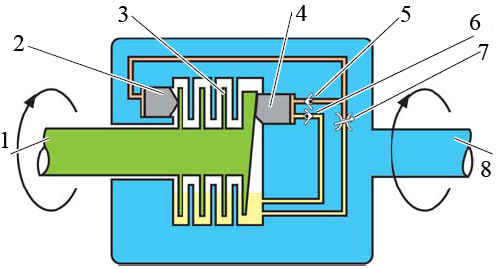

1 – ведомый вал с кулачковой шайбой; 2 – рабочий поршень; 3 – многодисковая муфта; 4 – насосный поршень; 5 – нагнетательный клапан; 6 – впускной клапан; 7 – регулятор давления управления муфтой; 8 – ведущий вал
Рисунок 1 – Схема муфты Haldex
При пробуксовке одного из колес автомобиля возникает разница в частоте вращения между ведомым 1 и ведущим 8 валами, и на поршень 4 направляется то выступающая, то опускающаяся часть кулачковой шайбы. В результате возвратно-поступательного движения поршня давление масла в гидравлической системе повышается и рабочий поршень давит на нажимной диск набора фрикционных дисков. Набор фрикционных дисков сжимается, и между входным и выходными валами возникает таким образом сцепление.
4.3 Вискомуфта
Вискомуфта получила свое название от латинского viscosus - вязкий.
Основными элементами вискомуфты (рисунок 2) являются: - корпус 6 и валы 1 и 5, герметизированные с помощью уплотнений; - диски 4, соединенные шлицами с корпусом, диски 3 соединенные с ведомым валом. Диски имеет каналы и отверстия для увеличения вязкости трения жидкости; - силиконовая (кремнийорганическая) жидкость, которая обладает высокой вязкостью и заполняет корпус на 80-90%.
Вискомуфта передает подводимый к ней крутящий момента за счет внутреннего трения в жидкости, находящейся между дисками. Когда их скорости одинаковы, муфта передает небольшую часть усилия (5…7%). При отставании ведомых дисков от ведущих, жидкость перемешивается, температура и вязкость ее растут, она расширяется и сжимает воздух. Когда он почти полностью сжат, давление в муфте резко возрастает, что вызывает осевое перемещение дисков по шлицам до их механического контакта. В результате этого вращение ведущего и ведомого валов производится за счет механического трения. При равной скорости вращения дисков температура и соответственно давление жидкости постепенно снижаются и они выходят из механического контакта. Передаваемый момент зависит от характеристик муфты и от разности скоростей вращения ее валов.
Вискомуфта может устанавливаться как самостоятельный узел между ведущими осями или «встраиваться» в конический дифференциал.
Основным недостатком вискомуфты является ее несовместимость с ABS.
Вискомуфта не пригодна к ремонту, так как количество и вязкость жидкости определяют характеристики вискомуфты и строго контролируются при ее изготовлении. При утечке части жидкости муфта подлежит замене.

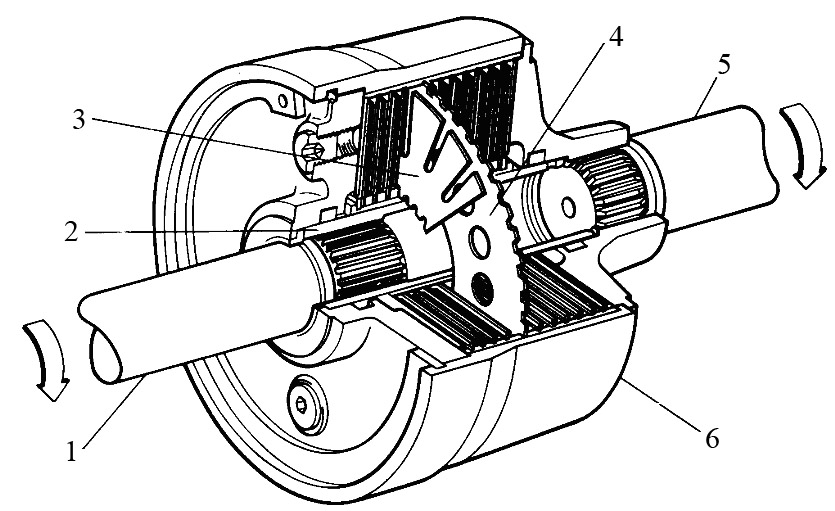

1– ведомый вал; 2 – втулка; 3 – диски, соединенные с ведомым валом; 4 – диски, соединенные с корпусом; 5 – ведущий вал; 6 – корпус
Рисунок 2 – Вискомуфта
