2. Порядок выполнения

1. Изучить основные сведения.

2. Выполните анализ особенностей устройства и взаимодействия деталей бесступенчатых автоматических коробок передач.

3. Оформить отчет по рекомендуемой форме.

2. Форма отчета

Практическая работа №16

Изучение устройства и взаимодействия деталей бесступенчатых автоматических коробок передач

Цели работы…

Задание…

Оснащение работы…

Выполнение работы

Наименование коробки передач
Общее устройство	Устройство и принцип работы клиноременного вариатора	Принцип работы коробки передач

7. Контрольные задания

1. Объясните устройство клиноременного вариатора.

2. Объясните принцип работы клиноременного вариатора.

3. Объясните устройство бесступенчатых автоматических коробок передач.

4. Объясните принцип работы бесступенчатых автоматических коробок передач.

5. Выполнить анализ устройства и взаимодействия деталей бесступенчатых автоматических коробок передач.

Тема учебной дисциплины: «Автоматическая коробка передач»

Практическая работа №17

Тема работы: «Изучение устройства и взаимодействия деталей коробок передач с непрерывным потоком мощности (DSG)»

1. Цели работы:

1) закрепить знания по устройству коробок передач с непрерывным потоком мощности (DSG);

2. научиться анализировать особенности устройства и взаимодействия деталей коробок передач с непрерывным потоком мощности (DSG).

2. Задание

1) Выполнить анализ устройства и взаимодействия деталей коробок передач с непрерывным потоком мощности (DSG).

2. Оснащение работы

1) Коробка передач с непрерывным потоком мощности (DSG).

2. Основные сведения

4.1 Общие сведения о коробках передач с непрерывным потоком мощности (dsg)

Производители современных автомобилей в целях повышения экономичности и комфортности внедряют в производство коробки передач не уступающие по комфортности электрогидравлическим коробкам передач, но обладающими меньшими потерями на привод трансмиссии. К таким коробкам передач можно отнести завоевывающие автомобильный рынок коробки с двойным сцеплением DSG (Double Clutch Transmission).

В коробке передач с двойным сцеплением условно объе­динены две коробки, причем каждая со своим сцеплением. Одна «коробка» от­вечает за включение нечетных передач (первой, третьей и пятой), другая – четных: второй, четвертой и шестой, что позволяет включить две передачи одновременно. Такая коробка передач называется преселективной.

4.2 Устройство и принцип работы коробок передач с непрерывным потоком мощности (dsg)

Коробка передач DSG построена на базе шестиступенчатой трехвальной коробки. На верхнем ведомом валу установлены шестерни задней, V и VI передач (рисунок 1), на нижнем – шестерни передач с I по IV. В этой коробке имеется два первичных вала. Каждый вал имеет свой пакет сцеплений. Пакет сцеплений представляет собой два пакета фрикционов, погруженных в масляную ванну. Функция отвода тепла от пар трения возложена на масло, чью циркуляцию обеспечивает масляный насос, аналогичный тем, которые устанавливаются на гидромеханических автоматических коробках передач. Охлаждение масла и его фильтрация от продуктов трения происходит в масляном фильтре и охладителе масла. Пере­ключение передач осуществляется по­средством гидроцилиндров, воздей­ствующих на штоки. При этом теряется часть энергии, однако не больше той, которую теряет гидротрансформатор в автоматической коробке передач до блоки­ровки. В качестве управляющего звена в конструкцию введена специальная система управления. По сути DSG не что иное, как за­мена традиционной гидромеханической коробки передач, в состав которой входят звено, обеспе­чивающее бесступенчатое изменение крутящего момента (гидротрансфор­матор), и набор планетарных рядов.

На наружном первичном валу находятся шестерни четных передач — II, IV и VI. Внутри наружного первичного вала проходит внутренний первичный вал, на котором находятся шестерни нечетных передач I, III, V и заднего хода.

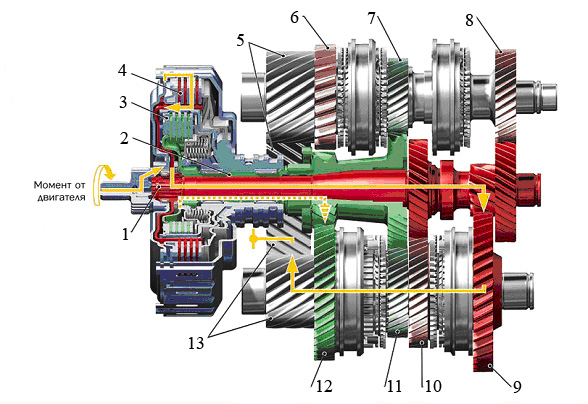

1 ­­­­­– внутренний первичный вал; 2 – наружный первичный вал; 3 – многодисковая муфта сцепления четных передач 4 – многодисковая муфта сцепления нечетных передач; 5 – главная передача (на пятой, шестой передачах и передаче заднего хода); 6 – шестерня передачи заднего хода; 7 – шестерня шестой передачи; 8 – шестерня пятой передачи; 9 – шестерня первой передачи; 10 – шестерня третьей передачи; 11 – шестерня четвертой передачи; 12 – шестерня второй передачи; 13 – главная передача (на первой, второй, третьей и четвертой передачах)

Рисунок 1 – Схема коробки передач с двойным сцеплением (работа на первой передаче)

Коробка передач с двумя сцеплениями обеспечивает переключение передач без разрыва потока мощности. Достигается это следующим образом. В коробке DSG одновременно включены две передачи. В обычных конструкциях такое положение ведет к неминуемой аварийной поломке, но в коробке передач DSG этого не происходит. Работает только то зубчатое зацепление, ведущий вал которого соединен с включенным в данный момент сцеплением. Диски же другого сцепления разомкнуты и поэтому вторая пара шестерен не работает. При достижении необходимой частоты вращения коленчатого вала, электронный блок управления определяет необходимый момент переключения, при этом два гидропривода одновременно отпускают первое сцепление и замыкают второе. Работавшее до этого сцепление выключается и включается второе сцепление. Поток мощности при этом практически без разрыва передается дальше по кинематической цепочке.

Теперь активна уже вторая передача и коробка заранее вводит в зацепление шес­терни следующей, третьей передачи. Как только настанет следующий необходимый момент переключения, элек­тронный блок отдаст необходимые команды – и коробка, синхронно манипулируя двумя сце­плениями, плавно передает крутящий мо­мент от второй к третьей и т.д. – до шестой. Причем одновременно с шестой передачи ко­робка сразу может включить и пятую передачу — на тот случай, если частота вращения коленчатого вала двигателя упа­дет и понадобится больше тяги.

На рисунке 1 идет разгон на первой передаче, шестерни второй уже находятся в зацеплении, но вра­щаются вхолостую, так как сцепление наружного первичного вала разомкнуто.

Крутящий момент с коленчатого вала двигателя передается на двухмассовый маховик. Далее передача крутящего момента производится через разъемное шлицевое соединение маховика с входной ступицей коробки передач. Входная ступица жестко соединена с ведущим диском сдвоенного сцепления.

Ведущий диск сдвоенного сцепления соединен посредством корпуса многодисковой муфты с главной ступицей сцепления. С этой же ступицей соединен корпус муфты.

Крутящий момент подводится к каждой из муфт через ее корпус. Если муфта замкнута, крутящий момент передается на ее ступицу и далее на соединенный с ней первичный вал.
