2 Организация и технология производства работ
2.1. Определение объемов работ
2.1.1. Разработка конструктивно-планировочной схемы здания
Конструктивно–планировочная схема здания приведена на рисунках 1-4
2.1.2. Спецификация сборных железобетонных элементов
Таблица 1 - Спецификация сборных железобетонных элементов
№ п/п |
Наименование элемента |
Марка элемента |
Кол-во, шт |
Размеры, мм |
Масса, т |
||||
l |
b |
h |
одного |
всех |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
Колонна крайняя К1 |
КП I-5 |
26 |
10600 |
400 |
800 |
7,1 |
184,6 |
|
2 |
Подкрановая балка ПБ-1 |
БКНА 6-4с |
24 |
5950 |
600 |
1000 |
4,2 |
100,8 |
|
3 |
Стропильная ферма Ф1 |
ФБ24 II-1 |
13 |
23940 |
240 |
3300 |
9,8 |
127,4 |
|
4 |
Плита покрытия П1 |
|
96 |
5970 |
2980 |
300 |
2,6 |
249,6 |
|
5 |
Стеновая панель |
ПСЯ 30-2 |
112 |
5980 |
300 |
1185 |
1,8 |
201,6 |
|
6 |
Стеновая панель |
ПСЯ 30-4 |
24 |
5980 |
300 |
1785 |
2,6 |
62,4 |
|
7 |
Перемычка |
2ПГ 48-31 |
2 |
4800 |
250 |
440 |
0,977 |
1,954 |
|
= 297 =928,35

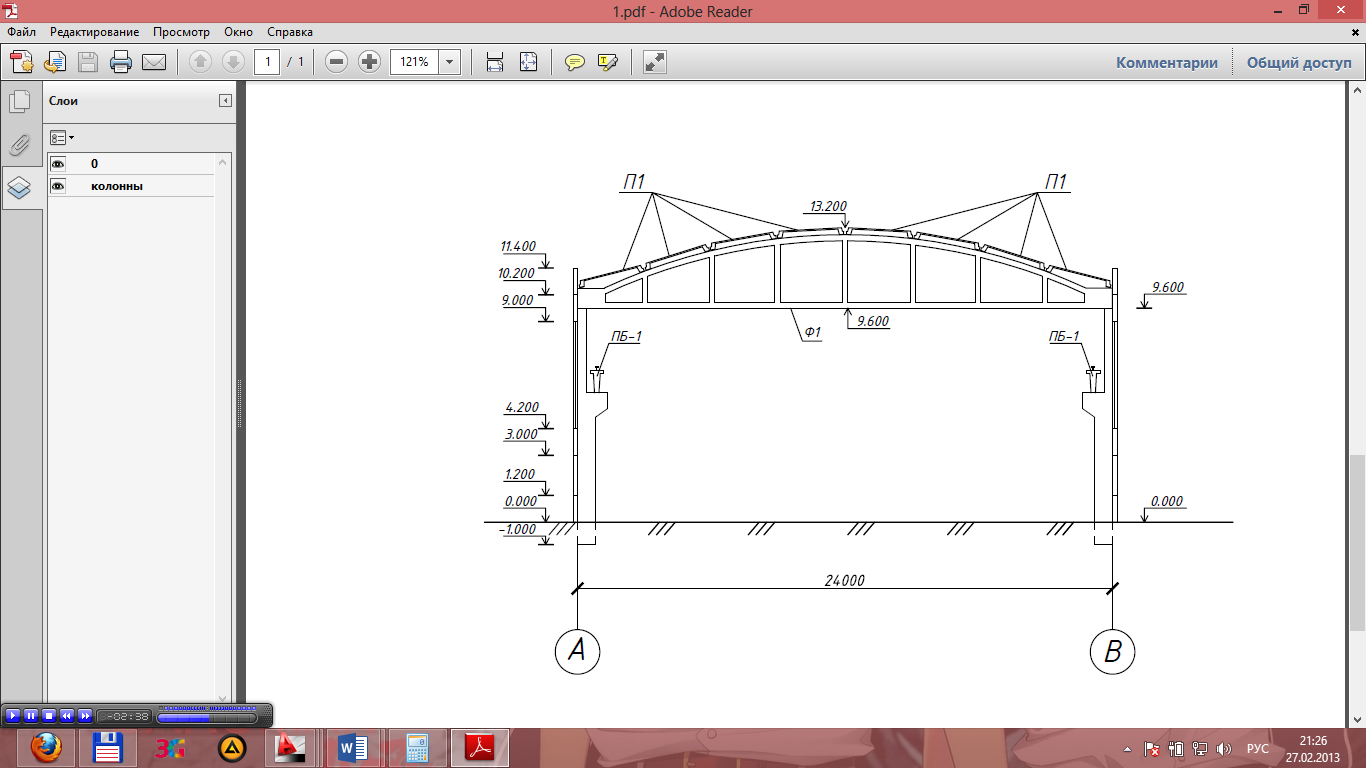

Рисунок 1. Схема здания в разрезе

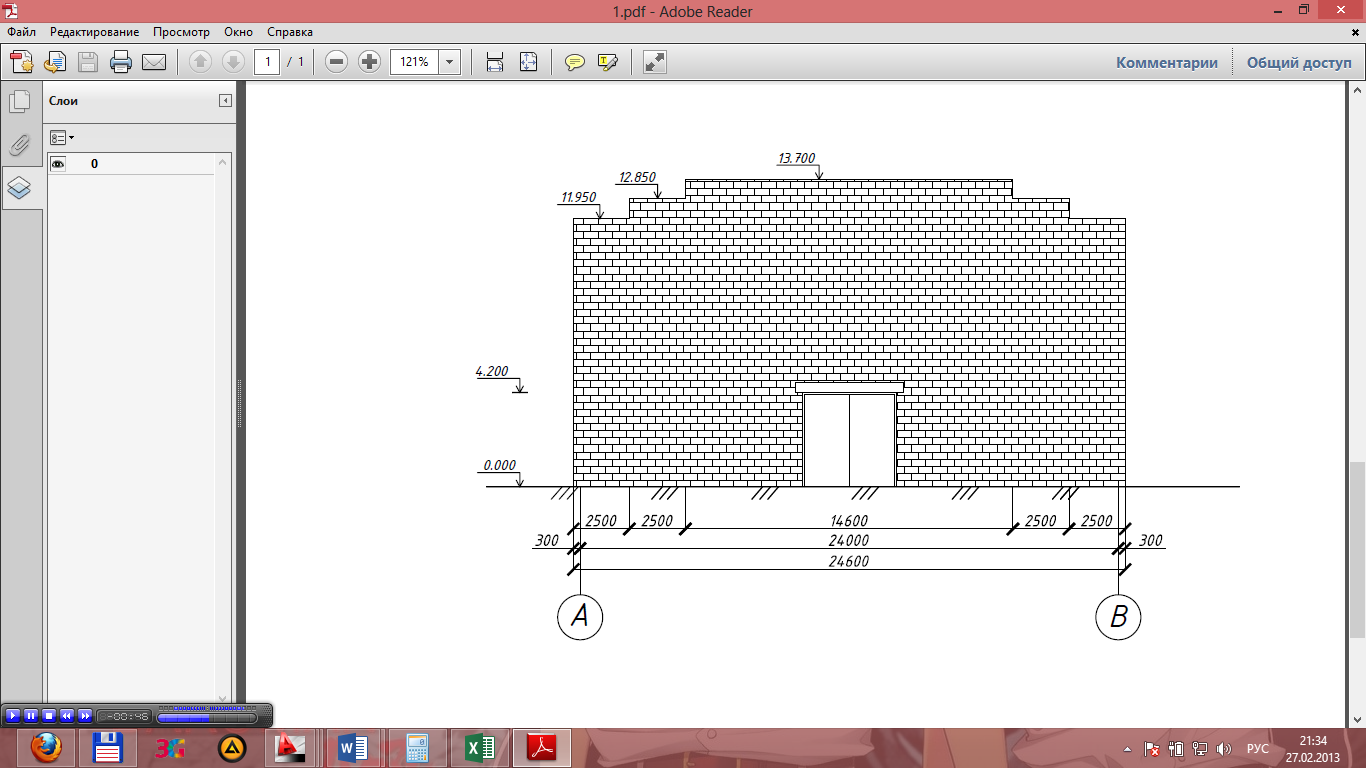

Рисунок 2. Фасад в осях А-В

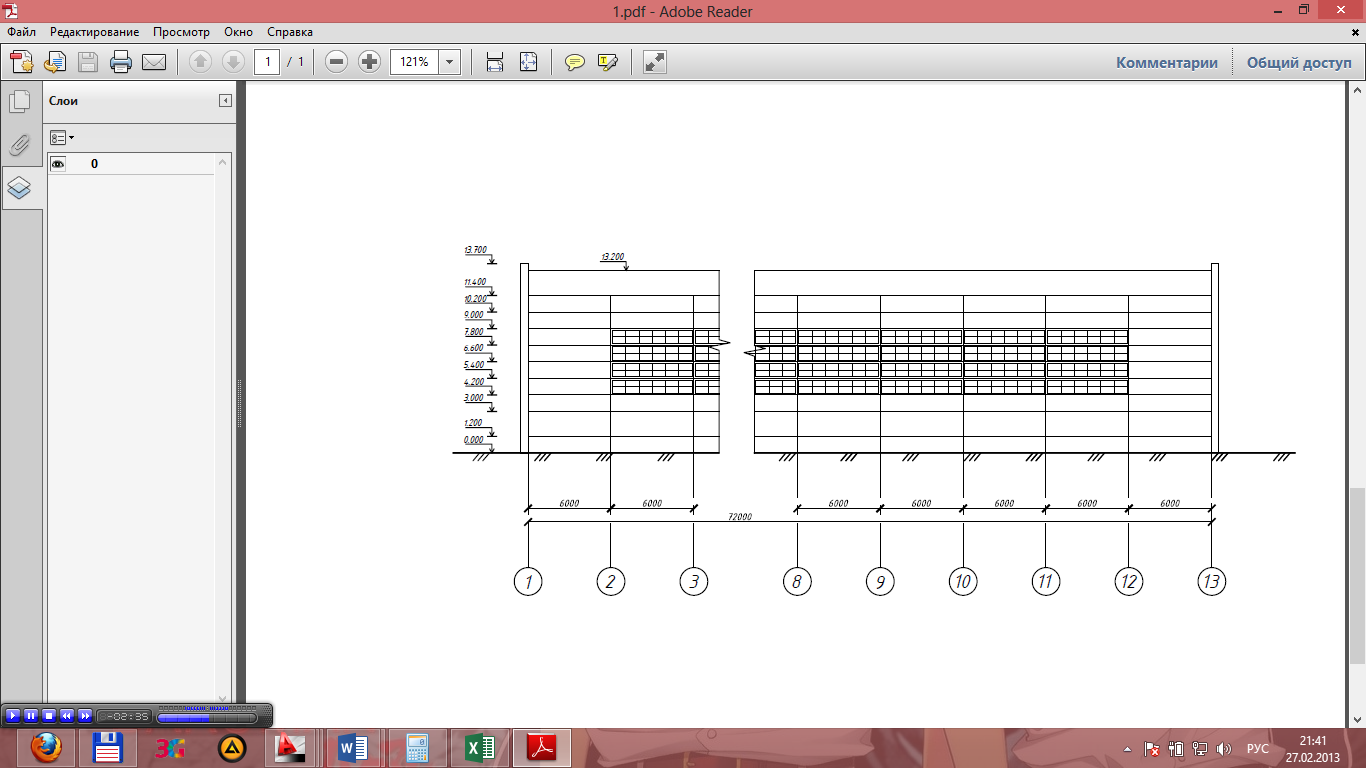

Рисунок 3. Фасад в осях 1-13
Ведомость объемов работ
Таблица 2 - Ведомость объемов работ
№ п/п |
Наименование работ |
Ед.изм. |
Кол-во |
Обоснование (ЕНиР/ НЗТ) |
1 |
2 |
3 |
4 |
5 |
I Монтажные работы |
||||
а) Основные процессы |
||||
2. |
Установка колонн массой до 10 т. |
шт |
26 |
|
3. |
Установка подкрановых балок массой до 5 т. |
шт |
24 |
|
4. |
Установка стропильных ферм пролетом 24 м. |
шт |
13 |
|
5. |
Укладка плит покрытия площадью до20м2 |
шт |
96 |
|
6. |
Установка стеновых панелей -площадью до10 м2 -площадью до15 м2 |
шт |
112 24 |
|
б) Вспомогательные процессы |
||||
1. |
Заделка стыков колонн с фундаментом |
1 стык |
26 |
|
2. |
Заливка швов плит покрытия |
100 м |
7,68 |
|
3. |
Электросварка монтажных стыков: |
|
|
|
- |
Стык подкрановой балки с колонной |
10 м шва |
3,36 |
|
- |
Стык стропильной фермы с колонной |
10 м шва |
2,6 |
|
- |
Стык стропильных ферм с плитами покрытия |
10 м шва |
2,4 |
|
- |
Стык стеновых панелей с колонной |
10 м шва |
2,04 |
|
4. |
Антикоррозионное покрытие сварных швов |
10 стыков |
97,7 |
|
II Каменные работы |
||||
а) Основные процессы |
||||
1. |
Кладка наружных стен |
м3 |
312,51 |
|
б) Вспомогательные процессы |
||||
1. |
Установка и разборка лесов |
м3 проекции лесов на стену |
598,84 |
|
2. |
Подача поддонов с кирпичом на рабочее место |
1000 шт |
125,004 |
|
3. |
Подача раствора на рабочее место |
м3 |
78,13 |
|
4. |
Разгрузка кирпича краном |
100т |
0,42 |
|
5. |
Разгрузка перемычек |
100т |
0,0195 |
|
Объем работ по заливке швов плит покрытия.
;
м
где
- длина продольного шва;
- количество
продольных швов;
- длина поперечного
шва;
- количество
поперечных швов;
- количество
температурных блоков;
м.
Электросварка монтажных стыков:
Стыки подкрановых балок с колоннами.
;
м
где
- длина сварного шва;
- количество балок;
м;
Стыки стропильных ферм с колоннами.
;
м
где
- длина сварного шва;
- количество колонн;
м;
Стыки стропильных ферм сплитами покрытия.
;
м
где
- длина сварного шва;
- количество плит
покрытия;
м;
Стыки стеновых панелей с колоннами.
;
м
где
- длина сварного шва;
- количество
стеновых панелей;
м;
Антикоррозионное покрытие сварных швов.
стыков.
Объем кладки наружных стен.
м3;
м3;
Подача поддонов с кирпичом на рабочее место.
Так как на 1 м3 кладки приходиться в среднем 400 шт. одинарного кирпича, то:
шт.
Установка и разборка лесов.
м3;
Подача раствора на рабочее место.
Так как на 1 м3 кладки приходиться в среднем 0,25 м3 раствора, то:
м3;
Разгрузка кирпича краном:
