Общие сведения о передачах.
Механиеские передачи предназначены для передачи энергии вращательного движения с преоб-разованием скоростей звеньев и соотвнтственным изменением сил и моментов, действующих на них, а иногда и преобразованием вида движения.
Передаточным числом передачи называют отношение угловой скорости ведущего звена к угло-вой скорости ведомого звена. u = n1 / n2
Механические передачи бывают:
по способу передачи движения:
1.трением (фрикционные и ременные);
2.зацеплением (цепные, зубчатые, червячные);
- по взаимному расположению осей:
1.параллельными;
2.пересекающимися;
- по соотношению скоростей:
1.ускоряющие;
2.замедляющие.
Фрикционные, ременные и цепные передачи.
Фрикционные передачи. В этих передачах движение от ведущего к ведомому звену передается трением при их непосредственном контакте в виде вариаторов.
Преимущуства передач:
- возможность бесступенчатого изменения передаточного числа;
- простота конструкции и невысокая ее стоимость;
- плавность работы.
Недостатки:
- большие нагрузки на валы катков и их подшипники;
- сравнительно невысокий КПД;
- ограниченность передаваемой мощности.

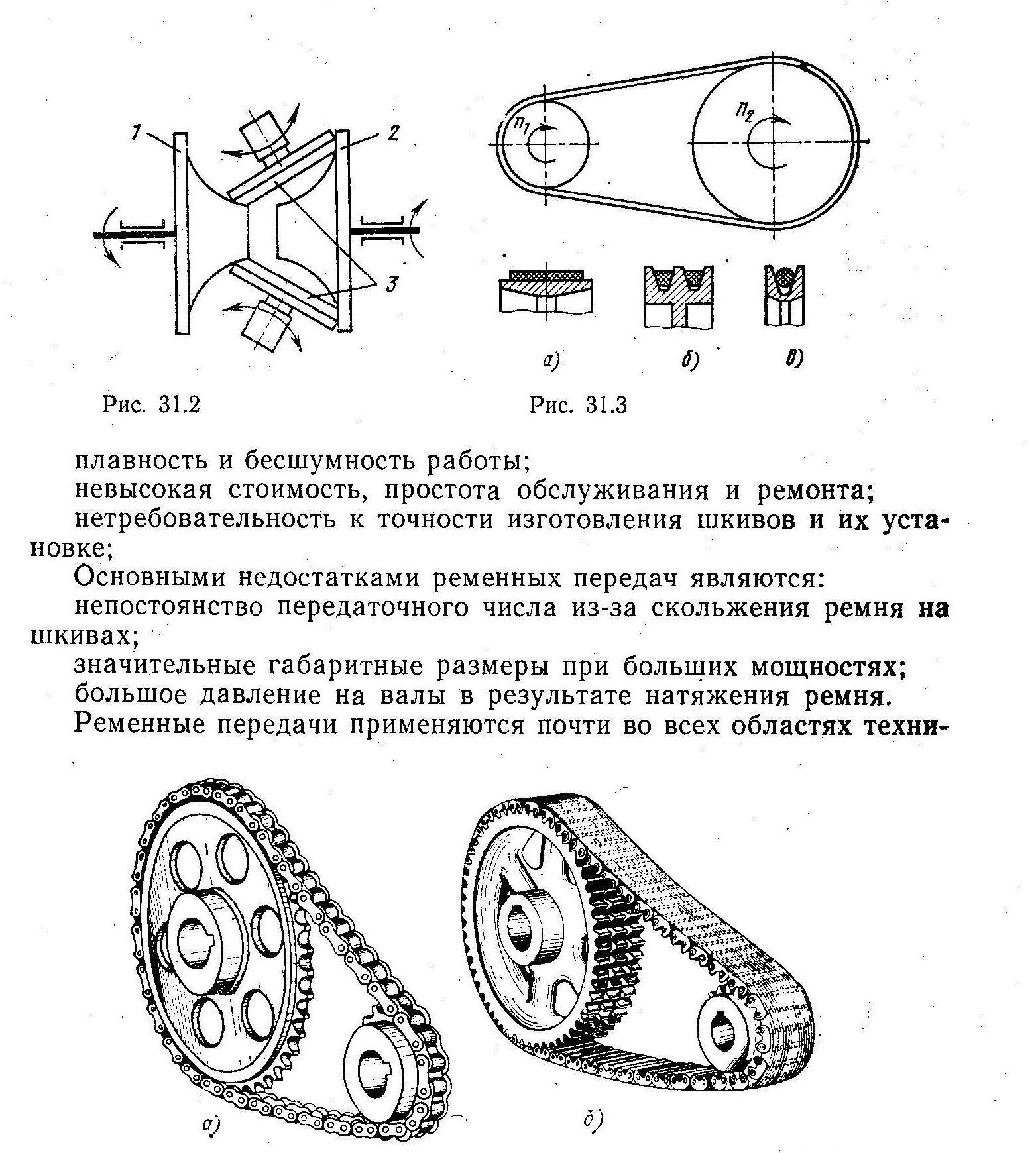

Ременные передачи. Ременная передача состоит из двух шкивов, закрепленных на валах, и охва-тывающего их ремня: плоского, клинового или круглого сечения. Ремень надет на шкивы с оп-ределенным натяжением, обеспечивающим трение между ремнем и шкивами, достаточного для передачи мощности от ведущего шкива к ведомому.
Преимущества:
возможность передачи движения при значительном расстоянии между валами;
способность сглаживать колебания нагрузки вследствие эластичности ремня;
способность выдерживать перегрузки (до300%) , благодаря увеличению скольжения ремня;
плавность и бесшумность работы;
невысокая стоимость, простота обсдуживания и ремонта;
нетребовательность к точности изготовления шкивов и их установке.
Недостатки:
непостоянство передаточного числа из-за скольжения ремня на шкивах;
значительные габаритные размеры при больших мощностях;
большое давление на валы в результате натяжения ремня.
Ременные передачи применяются для передачи малых и средних мощностей (50-80кВт), повы-шение быстроходности до 100 000 об/мин.
Цепные передачи. Состоят из двух колес с зубьями (звездочки) и охватывающей их цепи. Цеп-ные передачи применяются для передачи средних мощностей ( не более 150кВт) между парал-лельными валами в случаях, когда межосевые расстояния велики для зубчатых передач.
Преимущества:
отсутствие проскальзывания, достаточная быстроходность;
сравнительно большое передаточное число (7 и более);
высокий КПД;
вызможность передачи движения от одной цепи нескольким звездочкам;
небольшая нагрузка на валы.
Недостатки:
вытяжка цепей вследствие износа шарниров;
более высокая стоимость передачи по сравнению с ременной;
необходимость регулярной смазки;
значительный шум.
Зубчатые и червячные, планетарные передачи, передача винт-гайка.
Зубчатой передачей называется механизм, передающий движение от одного звена к другому бдагодаря зацеплению зубьев и предназначенный для передачи врещения с изменением угловых скоростей и моментов или для преобразования одного вида движения в другой.

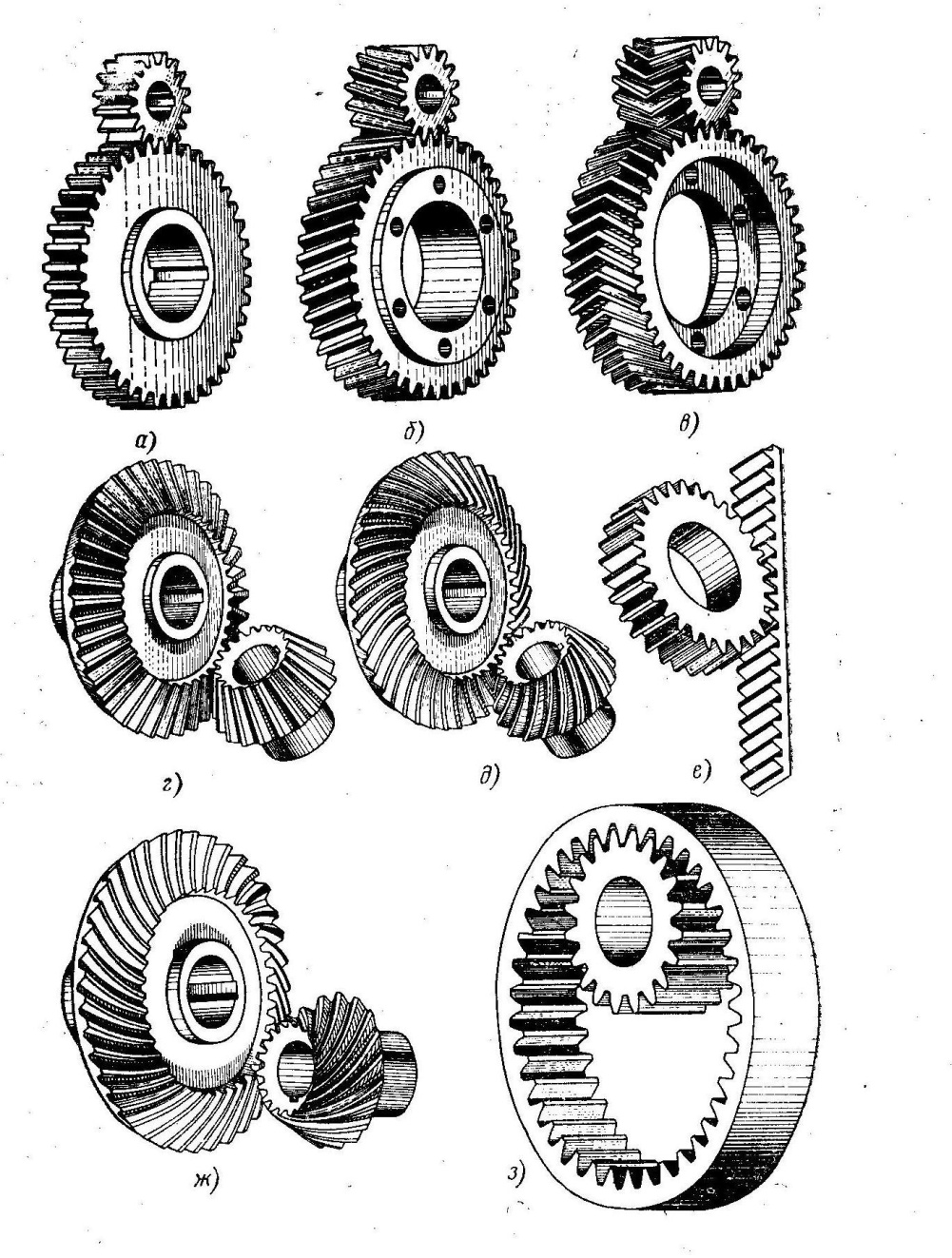

Зубчатые передачи между ІІ валами осуществляются цилиндрическими зубчатыми колесами: прямозубыми, косозубыми, шевронными; передача движения с перекрещивающими осями осу-ществляется коническими зубчатыми колесами: прямозубыми и с криволинейными зубьями; есть еще гипоидные и реечные передачи; есть передачи с внутренним зацеплением.
Преимущества:
постоянство передаточного числа;
более высокий КПД;
большая долговечность и надежность работы;
малые габаритные размеры.
Недостаток:
необходимость высокой точности изготовления;
шум при значительных скоростях работы;
невозможность осуществлять бесступенчатого изменения передаточного числа.

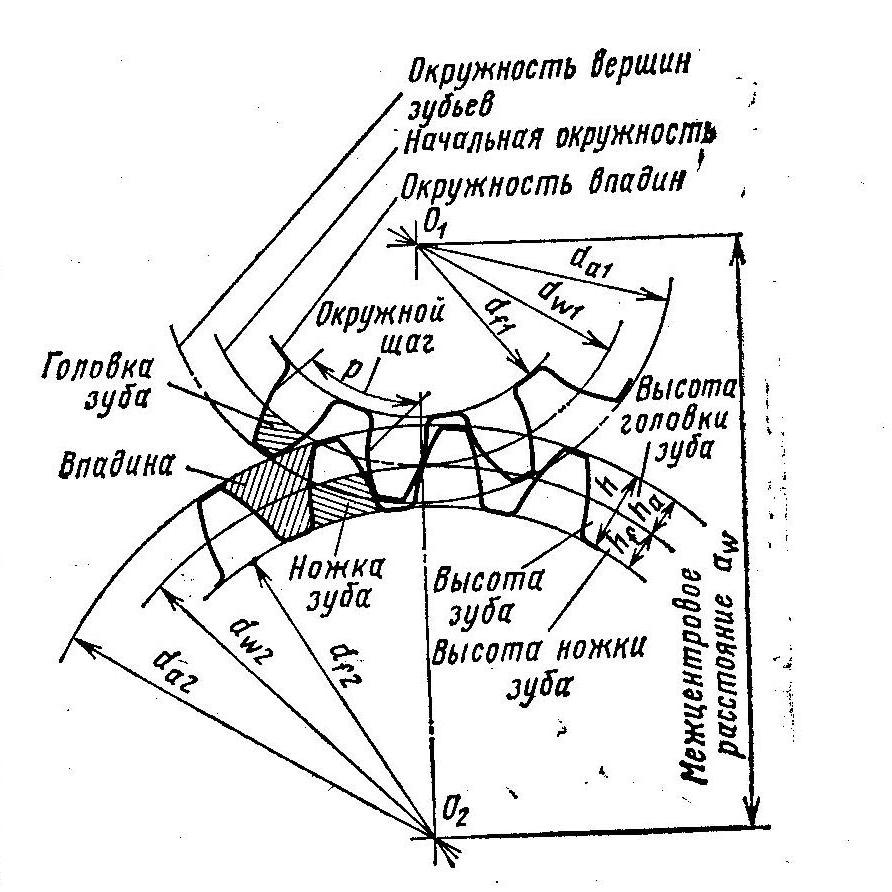

Элементы зубчатого колеса.
Меньшее колесо называется шестерней, большее – колесом.
Элементы:
начальная окружность;
окружность вершин;
окружность впадин;
головка зуба;
ножка зуба;
окружной шаг;
межцентровое расстояние.
Причины разрушения зубьев колес:
поломка зубьев;
выкрашивание поверхностного слоя;
заедание зубьев;
абразивный износ.
К основным видам расчета зубьев на прочность относятся расчеты на изгиб, контактную прочность и заедание.
Червячная передрча применяется для передачи вращения от одного вала к другому, когда оси валов перекрещиваются – возможность получения больших передаточных чисел, плавность и бесшумность работы.

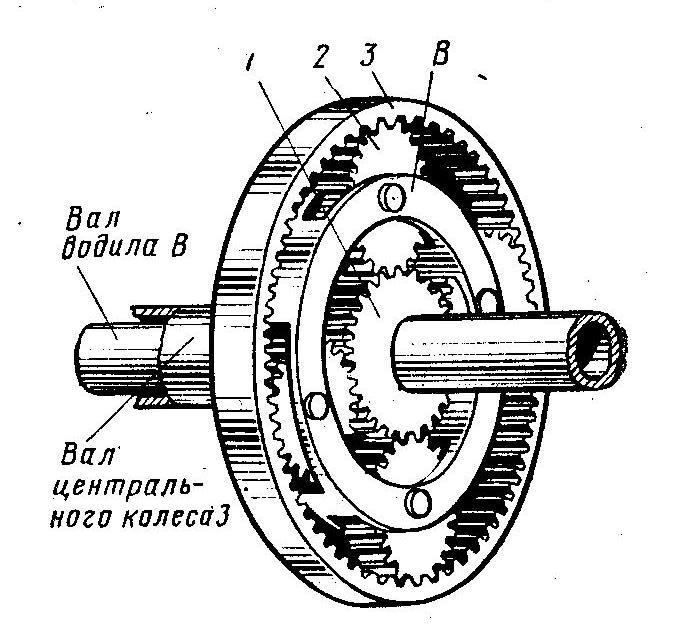

Планетарными называются передачи, оси зубчатых колес (сателлитов) которых перемещаются.
Применяется в планетарных редукторах поршневого, турбинного авиационного двигаталя само-лета и вертолета.
Передача винт – гайка предназначена для преобразования вращательного движения в поступа-тельное. В авиастроении передача винт – гайка используется в механизмах управления самоле-том: для перемещения взлетно-посадочных закрылков, для управления триммерами, поворотны ми стабилизаторами.
