Ш ифровка работ сетевого графика

А₁ А₂ А₃ – планировка площадки бульдозером

Б₁ Б₂ Б₃ – разработка грунта (механизир.+ ручная)

В₁ В₂ В₃ – устройство фундаментов

Г₁ Г₂ Г₃ – обратная засыпка

Д ₁ Д₂ Д₃ – монтаж колонн

Е₁ Е₂ Е₃ – монтаж ферм, плит покрытия

Ж₁ Ж₂ Ж ₃ – монтаж стеновых панелей, оконных проемов

З₁ З₂ З₃ – устройство перегородок и дверных проемов

И₁ И₂ И₃ - устройство рулонной кровли

К₁ К₂ К₃ - остекление оконных переплетов

Л₁ Л₂ Л₃ - штукатурка и затирка поверхностей

М₁ М₂ М₃ – сантехнические работы 1 цикла

Н₁ Н₂ Н₃ - электромонтажные работы 1 цикла

О₁ О₂ О₃ - устройство бетонных полов

П₁ П₂ П₃ - малярные работы

Р₁ Р₂ Р₃ - монтаж технологического оборудования

С₁ С₂ С₃ - сантехнические работы 2 цикла

Т₁ Т₂ Т₃ - элктромонтажные работы 2 цикла

У - пуско-наладочные работы

Ф - благоустройство, озеленение

Х - сдача объекта

Рис. 12.

Рис. 14.

Расшифровка работ сетевого графика

А₁ А₂ А₃ – земляные работы

Б₁ Б₂ Б₃ - забивка свай

В₁ В₂ В₃ – устройство ростверка

Г₁ Г₂ Г₃ - монтаж конструкций подвала

Д₁ Д₂ Д₃ – обратная засыпка

Е₁ Е₂ Е₃ - монтаж конструкций одного яруса

Ж₁ Ж₂ Ж ₃ - устройство кровли

З₁ З₂ З₃ - столярные работы

И₁ И₂ И₃ - сантехнические работы 1 цикла

К₁ К₂ К₃ - электромонтажные работы 1 цикла

Л₁ Л₂ Л₃ - отделочные работы 1 цикла

М₁ М₂ М₃ – устройство линолеумных полов

Н₁ Н₂ Н₃ - отделочные работы 2 цикла

О₁ О₂ О₃ - установка сантехнического

оборудования

П - установка электроприборов

Р - благоустройство

С - сдача объекта

Рис. 13.

Рис.15

Рис. 13. Безмасштабный сетевой график на строительство одноэтажного промышленного здания

Рис. 14. Расшифровка работ сетевого графика на строительство 9 этажного двухсекционного жилого дома

Рис. 15. Безмасштабный сетевой график на строительство 9 этажного двухсекционного жилого дома

1.6. Проектирование комплексного календарного графика

Проектирование комплексного календарного сетевого графика ведется в следующей последовательности.

1.6.1. Вначале изображаем масштабную линейку (рис. 16), где указываются:

• рабочие дни в непрерывной шкале времени;

• даты начала работ с учетом выходных и праздничных дней;

• рабочие недели;

• месяцы с учетом срока начала строительства объекта, указанного в задании.

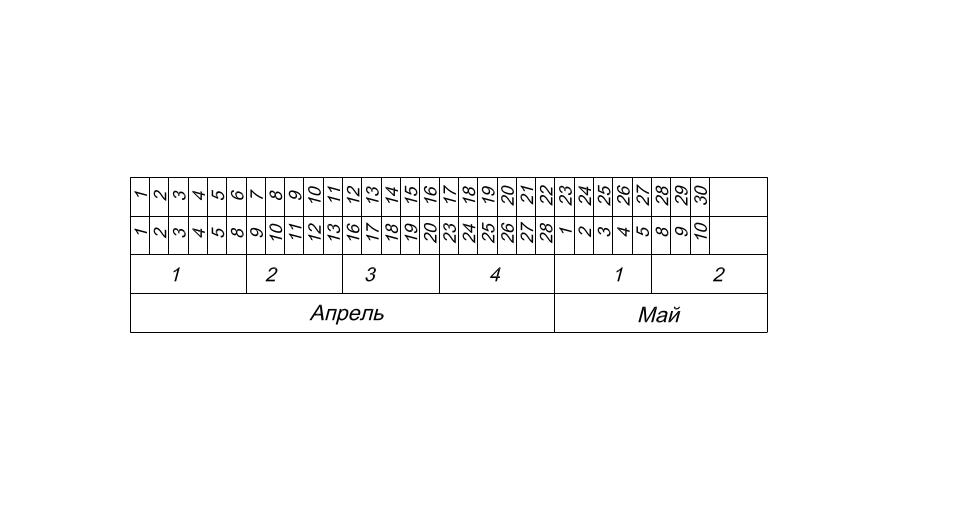

Рис. 16. Масштабная линейка

1.6.2. Далее строим сетевой график в масштабе времени, подбирая начало работы бригады таким образом, чтобы зависимость, отражающая переход ее с участка на участок, была бы направлена строго вертикально. В этом случае обеспечивается непрерывность работы бригады по участкам. В необходимых случаях для этого на первом участке (у начала работы) предусматривается организационный перерыв (t_орг) (рис.17).

А)

Б)

Рис. 17. Изображение сетевого графика в масштабе времени

с отражением принципа «непрерывности»:

а) неправильное; б) правильное

При построении сетевого графика в масштабе времени учитывают следующие основные правила.

1. Продолжительность работы показывается целым количеством дней от центра начального события до центра конечного события.

События не имеют продолжительности и показываются в произвольном масштабе, но условно считается, что стрелка как бы доходит до их центра.

2. В случае, если событие служит начальным для двух и более работ, необходимо ввести дополнительную зависимость. Это позволит правильно отразить установленную технологическую последовательность. Дополнительная зависимость показывается так, как изображено на рис. 18.

Рис. 18. Изображение зависимостей между работами:

а) правильное б) неправильное

3. Если два следующих друг за другом специализированных потока выполняются одним и тем же краном или бригадой, то сетевой график имеет следующий вид (рис.19).

Рис. 19. Изображение работ, выполняемых одним краном:

а) смежных работ;

б) не следующих друг за другом

4. Наличие параллельно выполняемых работ показывается следующим образом (рис.20).

Рис. 20. Изображение параллельно выполняемых работ

Примеры изображения масштабных сетевых графиков указаны на рис. 21, 22.

Рис. 21, Рис. 22.

7. Расчет параметров комплексного календарного сетевого графика и его корректировка.

Расчёт временных параметров сетевого графика выполняется после построения его в масштабе времени с применением программы FOX-PRO на ЭВМ [12].

Рассчитываются следующие временные параметры сетевого графика:

t_i.j^рн – раннее начало выполнения работы (i.j);

t_i.j^ро – раннее окончание работы (i.j);

t_i.j^пн – позднее начало работы (i.j);

t_i.j^по – позднее окончание работы (i.j);

r^п – полный резерв времени работы (i.j);

r^с – свободный резерв времени работы (i.j);

Т_КР – критический путь.

Более подробная информация о назначении и расчёте временных параметров сетевых моделей приведена в [15].

Для расчёта вышеназванных параметров на ЭВМ, необходимо подготовить исходные данные в виде табл. 4.

В исходные данные табл. 4 заносится продолжительность всех работ и зависимостей сетевого графика. Продолжительность работ принимается согласно табл. 2, графа 6, и начерченному календарному сетевому графику. Продолжительность зависимостей принимается равной нулю, так как они не требуют ни затрат времени, ни затрат материальных и трудовых ресурсов.

Пример выполненного расчёта параметров сетевого графика приведён в табл. 5.

Таблица 4
