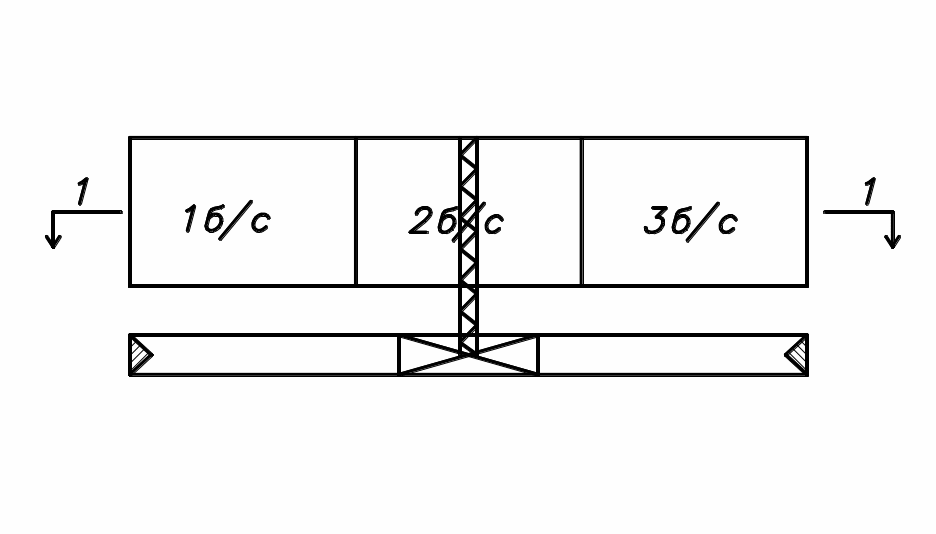

Б) План на отм. 0.00
Разрез 1 - 1

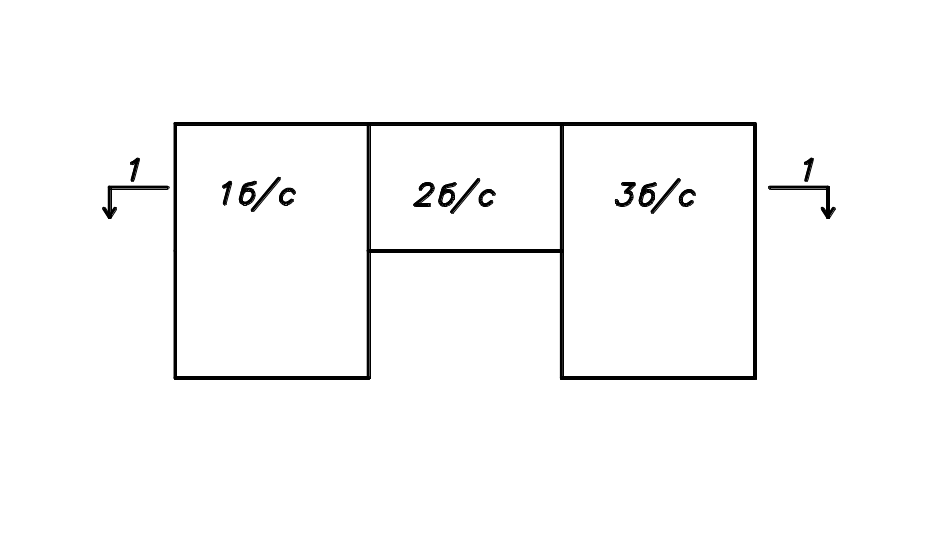

А) План на отм .0.00
Разрез 1 – 1

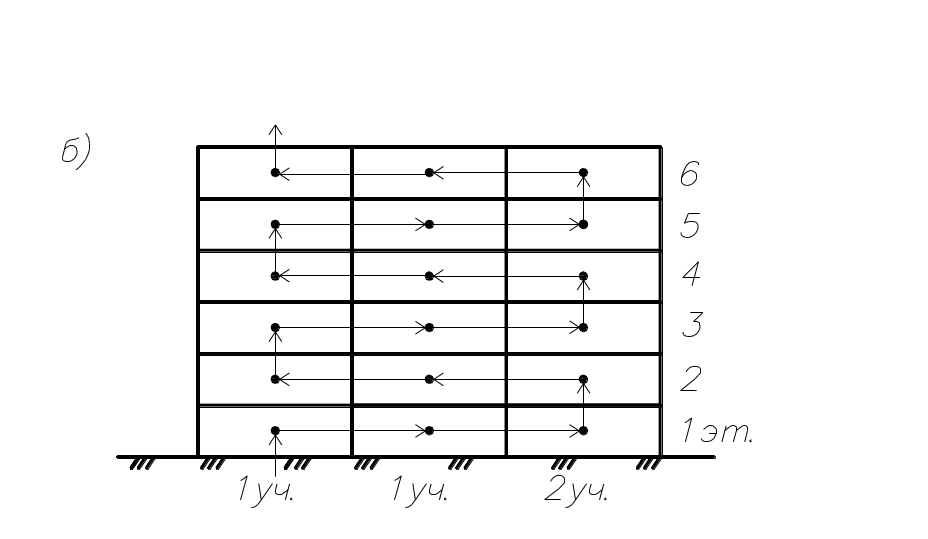

Рис. 5.

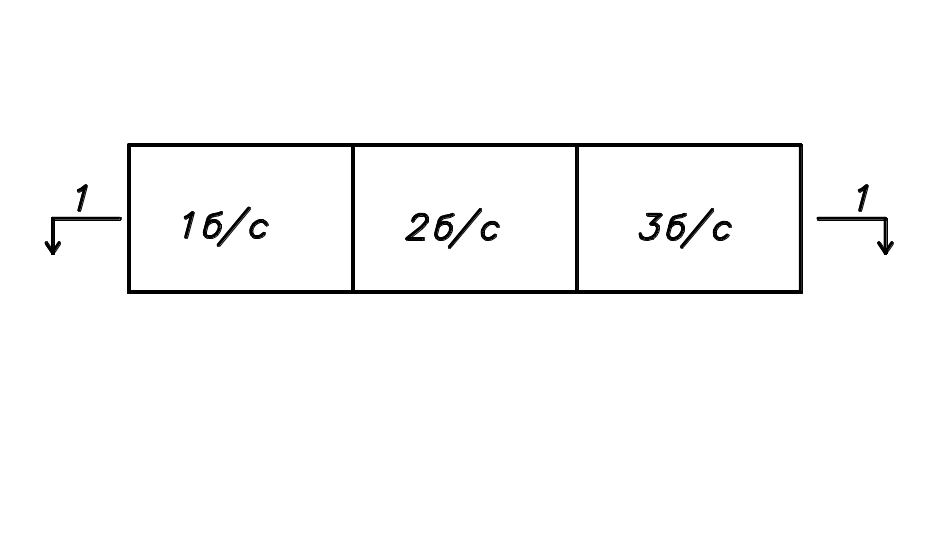

Б) План на отм. 0.00

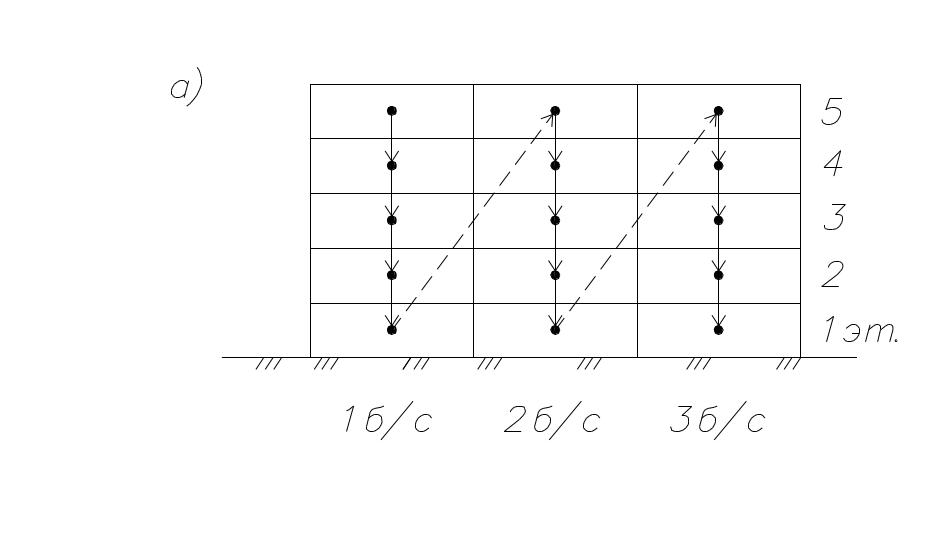

Р
азрез
1 - 1

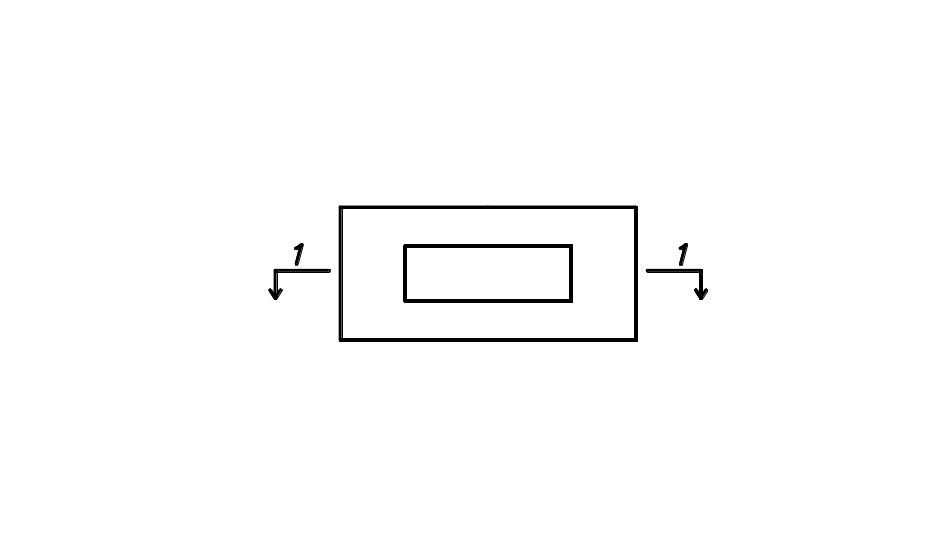

А) План на отм. 0.00
Разрез 1-1
Рис.6.
Б) План на отм. 0.00
Разрез 1-1
Составление карточки – определителя работ
сетевого графика
Все расчетные параметры, необходимые для проектирования безмасштабного сетевого графика и сетевого графика в масштабе времени, сводятся в карточку – определитель работ сетевого графика (табл.2), которая заполняется в следующей последовательности.
1.4.1. Все объемы работ, представленные в табл. 1 группируются таким образом, чтобы их выполнение можно было поручить специализированной или комплексной бригаде. В состав специализированного потока включаем простые процессы, выполнение которых осуществляется одновременно и позволяет бригаде создать промежуточную готовую продукцию в виде конструктивного элемента здания (монолитные фундаменты) или вида работ (отделочные работы) (табл.2).
Например, бригаде, монтирующей стеновые панели, целесообразно поручить установку оконных и дверных блоков, воротных полотен.
Если рассматриваются монтажные работы, то необходимо учитывать принятую схему монтажа. Например, при комплексной схеме монтажа ферм одновременно укладываются плиты покрытия и конструкции фонаря. В этом случае вышеуказанные процессы объединяются в одну работу. Наименование работ вносится в графу 3 табл. 2 в разрезе выделенных участков в порядке выбранной технологической последовательности.
Для каждой работы на участке определяем объем и трудоемкость. Если в работу включены процессы, имеющие одинаковый измеритель, то его объем и трудоемкость определяются простым суммированием объемов и трудоемкости включенных в него процессов.
Если в работу включены процессы, имеющие разный измеритель, то для него устанавливается измеритель конечной строительной продукции. Объемы остальных сопутствующих работ опускаются, а трудоемкости суммируются, т.к. имеют единый измеритель (табл.3).
Таблица 2
Карточка – определитель работ сетевого графика
Характеристика работы
|
Бригады |
Машины |
||||||||
Коды предш. работ |
Код ра-боты |
Наименование
|
Объем |
Трудо-ёмкость |
Продол- житель ность |
Профессия |
Кол-во в смену |
Сменность |
Наи-менование |
Кол- во |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
В1 В2 Г1 В3 Г2 |
Г1 Г2 Г3 |
Монтаж колонн, м3 , всего 1 уч. 2уч. 3уч. |
766,5 249,9 30,3 116,3 |
113,9 71,4 8,7 33,8 |
19 7 9 3 |
Монтажники 5р-1 4р-2 3р-1 |
5 |
2 |
МКГ-БР |
1 |
Г3 Д1 Д2 |
Д1 Д2 Д3 |
Монтаж ферм и плит покрытия, м3, всего 1 уч. 2уч. 3уч. |
1102,4 360,8 360,8 360,8 |
576,0 192,0 192,0 192,0 |
57 19 19 19 |
Монтажники 5р-1 4р-2 3р-1 2р-1 |
5 |
2
|
МКГ-БР |
1 |
Д1 Д2 Е1 Д3 Е2 |
Е1 Е2 Е3
|
Монтаж стеновых панелей, м3, всего 1 уч. 2уч. 3уч. |
144,2 72,1 - 72,1 |
100,2 50,1 - 50,1 |
10 5 - 5 |
Монтажники 5р-1 4р-2 3р-1 2р-1 |
5
|
2 |
К-162 |
1 |
Рекомендуемый состав специализированных потоков приведен в [1, прил. 11, 12].
Таблица 3
