Ведомость объёмов и трудоёмкостей работ

Наименование работ Объем работ Выработка Трудоемкость 1 чел./см 1 маш./см 1 чел.-см 1 маш.-см Планировка площадки, м2 Всего 12000 370 32,4 Разработка грунта, м3 Всего 1 участок 2 участок 3 участок 6421,0 3211,0 1605,0 1605,0 - - - - 250 - - - - 25,6 12,8 6,4 6,4 Монтаж фундаментов, м3 Всего 1 участок 2 участок 3 участок и т.д. 1044,0 500,0 272,0 272,0 1,8 579,0 277,0 151,0 151,0 - - - -

3. Разработка схем производства работ

Схема производства работ разрабатывается по основным строительно-монтажным работам для одноэтажных промышленных и производственных зданий и по всем строительно-монтажным и послемонтажным работам для многоэтажных жилых и общественных зданий.

Для каждой работы подбирается схема работы крана или бригады, указывается тип и марка машины. Они подбираются по требуемым техническим параметрам (размер конструкций, масса элемента, вылет стрелы и высота подъема).

Схемы производства работ вычерчиваются в составе пояснительной записки в произвольном масштабе. На них указывается тип и марки машин, схема движения по участкам, стоянки, раскладка конструкций (рис. 3, 4, 5, 6).

а) План на отм. 0.00 г) План на отм. 0.00

б) План на отм. 0.00 в) План на отм. 0.00

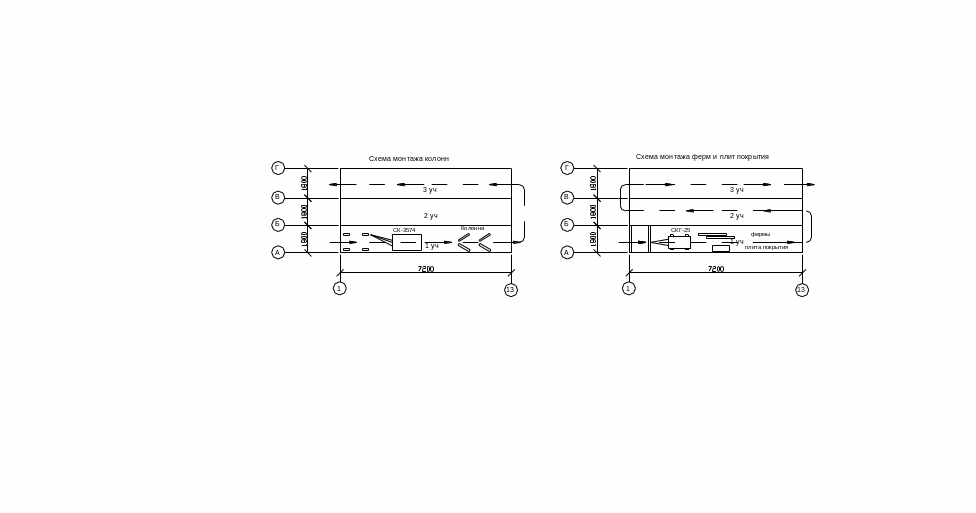

Рис. 3. Схемы выполнения работ по возведению производственных зданий:

а) Схема монтажа фундаментов;

б) Схема монтажа колонн;

в) Схема монтажа ферм и плит покрытия;

г) Схема монтажа ограждающих конструкций

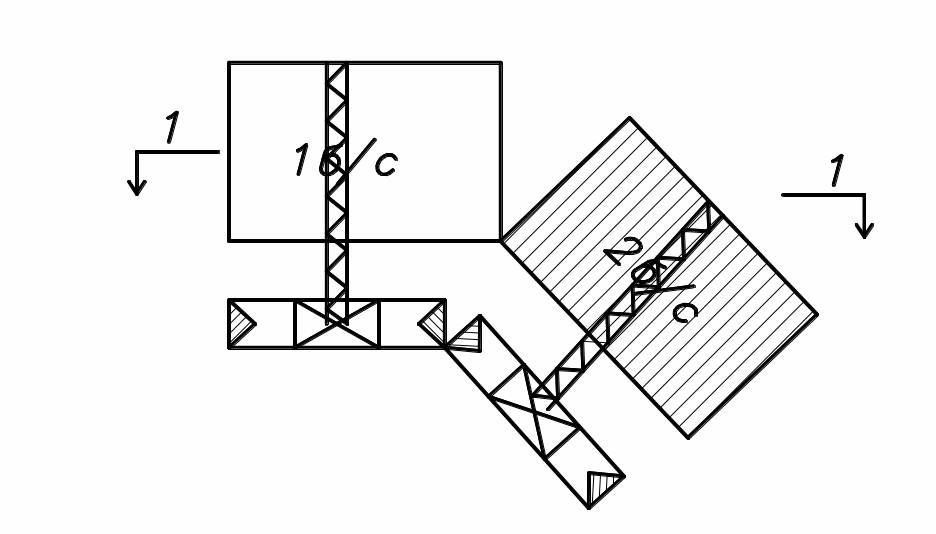

А) План на отм. 0.00

Разрез 1 - 1

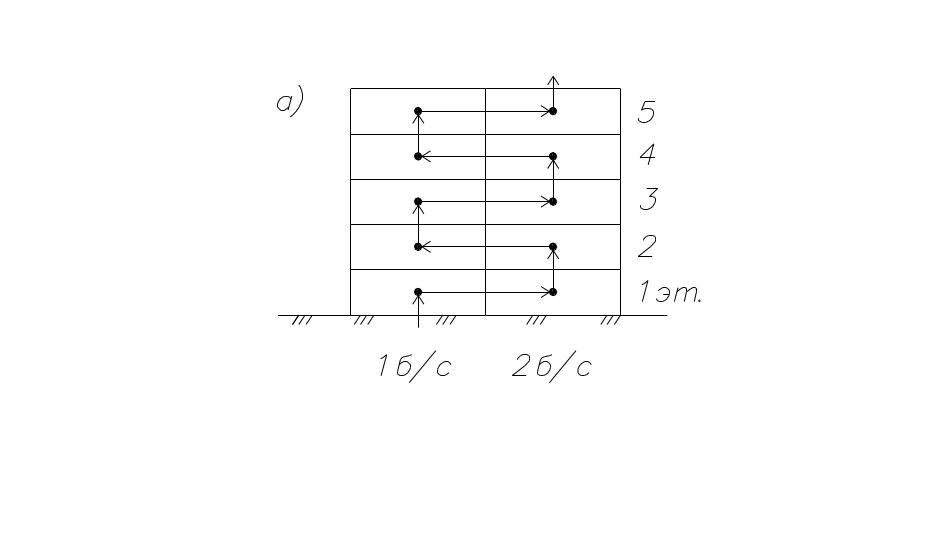

Рис. 4.
