Б. Резка металла на приводном ножовочном станке

1. Подготовить станок к работе:

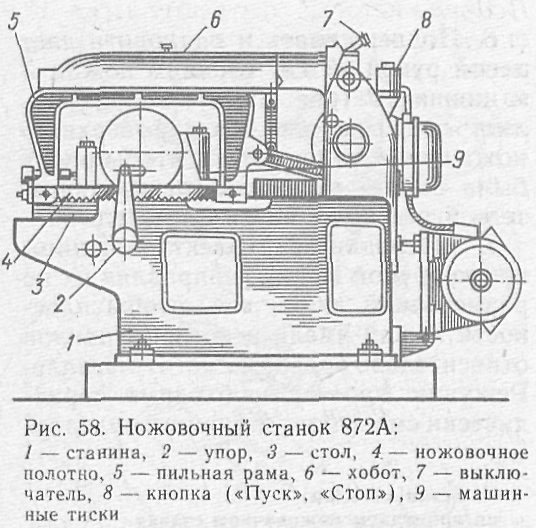

а) проверить внешним осмотром исправность частей и узлов станка (рис.. 58);

б) проверить обеспеченность тру­щихся поверхностей деталей смазкой в соответствии с картой смазки и, в случае необходимости, пополнить сма­зочные, устройства маслом, смазать зубья зубчатого колеса привода; в) наладить станок на необходимое число двойных ходов пильной рамы путем перестановки клиновых ремней на ведущем и ведомом шкивах (при передаче движения с меньшей ступени ведущего шкива на большую ступень ведомого шкива получим 85 двойных ходов в минуту; при установке ремня с большей ступени ведущего на мень­шую ведомого - 110 двойных ходов в минуту).

2. Перед началом работы станка:

а) установить рукоятку крана гид­ропривода в положение / — Бездей­ствие (см. рис. 61, а); нажать кнопку «Пуск» и пустить станок на непродол­жительное время вхолостую в целях удаления воздуха, находящегося в цилиндрах и каналах;

б) выпустить воздух через пробку, установленную в масляном резер­вуаре;

в) проверить подачу охлаждающей жидкости через сливную трубу при открытом кране.

в) установить заготовку в тиски так, чтобы она лежала горизонтально и под прямым углом к ножовочному полот­ну, а линия разметки совпадала с ре­жущей кромкой ножовочного полотна (если необходимо разрезать заготовку под углом, то сначала под заданным углом нужно установить тиски, затем установить в них заготовки и надежно их закрепить).

4. Установить ножовочное полотно:

а) закрепить ножовочное полотно одним концом на штифте 3 неподвиж­ной планки 4 пильной рамы / так, что­бы его зубья были направлены в сторо­ну рабочего хода (рис. 60, а);

б) другой конец полотна надеть на штифт 2 подвижной планки;

нется в правой руке, а напильник выскочит из нее.

Размеры деревянных ручек выбира­ют в зависимости от длин напильника по табл. 2.

2. Размеры деревянных ручек для напильников

Упражнение 2. Балансировка на­пильника .,

А. Отработка рабочего положения при опиливании

1. Стоять перед тисками прямо и устойчиво вполоборота к ним, под углом 45° к оси тисков (рис. 68, а).

2. Поставить ступни ног под углом 60—70° одна к другой; расстояние между пятками — 200—300 мм (рис. 68, б).

3. Установить высоту тисков по рос­ту, пользуясь данными ранее рекомен­дациями (см. карту I): в случае ослаб­ления нажима правой рукой и усиле­ния левой может произойти завал впе­ред (рис. 68, в); при усилении нажима правой рукой и ослаблении левой про­изойдет завал назад (рис. 68, г).

Б. Отработка рабочих движением и балансировка напильника

1. Взять правой рукой конец ручки так, чтобы ее овальная головка упира­лась в мякоть ладони (рис. 69, а).

2. Наложить большой палец вдоль оси, а остальными пальцами обхватить

ручку, прижимая ее к ладони (рис. 69, б).

3. Наложить левую руку ладонью поперек напильника на расстоянии 20-30 мм от его конца (рис. 69, в); пальцы слегка согнуть, но не свешивать; локоть левой руки слегка приподнять.

4. Двигать напильником плавно, делая 40—60 движений в минуту, стро­го горизонтально обеими руками впе­ред (рабочий ход) и назад (холостой ход) так, чтобы он касался обрабаты­ваемой заготовки всей поверхностью (рис. 69, г); не отрывать напильник от заготовки во время холостого хода.

Усилия правой и левой рук распре­делять следующим образом:

а) нажимать на напильник только при его движении вперед, строго со­блюдая распределение усилий нажима на него правой и левой руками, т. е. балансировку (рис. 69, д);

б) в начале рабочего хода основной нажим выполнять левой рукой, а пра­вой поддерживать напильник в гори­зонтальном положении;

в) в середине рабочего хода усилия нажима обеими руками на напильник должны быть одинаковы;

г) в конце рабочего хода основной нажим выполнять правой рукой, а левой поддерживать его в горизонталь­ном положении; корпус слегка накло­нить в сторону тисков; упор делать на левую ногу.

Упражнение 3. Использование тренажеров при опиливании

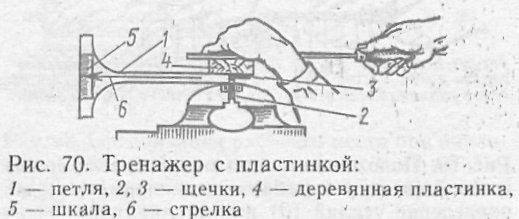

А. Использование тренажера с пластинкой (рис. 70)

1. Взять тонкую петлю /.

2. Зажать щечку 2 петли А в слесар­ных тисках

3. Укрепить на щечку 3 деревянную пластинку 4.

4. Присоединить шкалу 5 с деления­ми через 5—10° к неподвижной части петли, зажимаемой в тисках.

5. Взять напильник без насечки и водить по пластинке 4 (при малейшем отклонении напильника от горизон­тального положения пластинка, а вместе с ней и стрелка 6 отклоняются, сигнализируя об ошибке).

Б. Использование тренажера со световым табло

1. Закрепить в тисках / заготовку 3 так, чтобы ее верхняя плоскость была выше специального приспособления (валиков) 2 на 1—2 мм (рис. 71, а).

2. Наложить напильник 5 на заго­товку 3. При наклоне напильника впе­ред (нажим левой рукой) происходит прикосновение контактов, загораются световые лампочки Л1 и Л2 на табло 4 (рис. 71, б); при чрезмерном нажиме на напильник правой рукой загора­ются лампочки ЛЗ и Л4\ при приложе­нии к передней части напильника уси­лия, большего необходимого, на табло загорается лампочка Л5\ при захвате

4. Чередовать при опиливании пере­мещение в тисках заготовки: повора­чивать ее на 1/4 - 1 оборот так, чтобы необработанная поверхность находи­лась в сфере работы напильника:

а) опилить цилиндрический стер­жень 1 на квадрат // (рис. 81, в); в раз­мер его сторон должен входить при­пуск на последующую обработку;

б) опилить у квадрата // углы для получения восьмигранника ///;

в) опилить восьмигранник /// до по­лучения шестнадцатигранника IV;

г) опилить шестнадцатигранник IV до получения цилиндрического стерж­ня (рис. 81, г).

5. Опилить окончательно цилиндри­ческую поверхность плоским напиль­ником с насечкой № 2.

6. Проверить диаметр стержня в нескольких местах штангенциркулем, а цилиндрическую поверхность свер­ху - радиусомером.

Б. Опиливание выпуклых поверхностей (рис. 82, а)

1. Разметить заготовку по чертежу.

2. Отрезать ножовкой углы заготов­ки (/).

3. Опилить драчевым напильником слой металла, не доходя до разметочной риски на 0,8-1,0 мм (//).

4. Опилить личным напильником окончательно по риске (///).

В. Опиливание вогнутых поверхностей

1. Разметить контур заготовки по чертежу.

2. Удалить большую часть металла вырезанием ножовкой, придав вырезу форму треугольника, или высверлива­нием (рис. 82, б).

3. Опилить грани или выступы полу­круглым или круглым напильником с насечкой № 1, не доходя до нанесенной риски 0,3-0,5 мм.

4. Опилить окончательно личным напильником.

5. Проверить качество по шаблону «на просвет» (рис. 82, в), а перпенди­кулярность опиленной поверхности торцу заготовки - угольником.
