2. Расчет многопустотной предварительно напряженной плиты по первой группе предельных состояний.

2.1. Сбор нагрузок на один квадратный метр перекрытия. Определение расчёта пролёта и расчётных усилий

Таблица 2.1 Нагрузка на один квадратный метр перекрытия

Вид нагрузки

Нормативная

Н/м

Кофт надежности

Расчетное значение

1

2

3

4

Постоянная

- линолеумный пол,

0,004*1600*10 кг/м³

64

1,35

86,4

- стяжка

0,02*1800*10

260

1,35

48,6

- утеплитель

0,16*1000*10 кг/м³

1600

1,35

2160

-от ж/б плиты

0,22*2500*0,5*10 кг/м³

2750

1,35

3712,5

Итого:

4674

6444,9

Временная:

Полезная полная

1500

1,5

2250

В т. ч. длительная

300

1,5

450

Всего полная

6174

8694,9

в т. ч. длительная

4974

6894,9

Нагрузка на один метр погонный плиты определяется как произведение нагрузки действующей на один квадратный метр перекрытия на ширину плиты: b= 1,1 м. и γn=1:

-Нормативная нагрузка

gn=6,174*Bn =6.174*1.3*8.02 kH/м

-Расчетная нагрузка

G=8.694*1.3=11.3 kH/м

где Вn

Для расчёта принимается плита среднего ряда с номинальной шириной Вn = 1.3м принятой в схеме расположения элемента перекрытия. Номинальная длина плиты in принимается равной расстоянию между осями ригелей на которое опирается

in=5м. Плита опирается на ригели таврового сечения

Зим.

Лист

№ докум.

Под.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

Определение расчетного пролета плиты:

n =ℓ-2×20=5000-2×20=4960 мм

где ℓn-номинальная длина плиты

d=ℓk-2*(150-20)/2 =4960-2*(150-20)/2=4830 мм.

b – ширина опирания на стены.

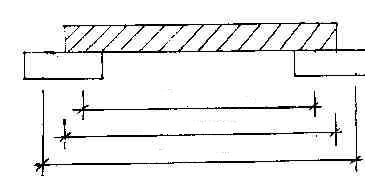

Рис.2.1 К определению

расчетного пролета плиты

Плита рассчитывается как однопролётная балка лежащая на 2-х опорах загруженная равномерно распределённая нагрузка по длине от собственного веса , веса конструкции пола и временной полезной нагрузки

Msd=g×ℓd2/8=11.3×4.832/8=32.9 кН* м.

Vsd=g×ℓd/2=11.38*4.83/2=27.2 кН

Рис.2.2

2.2. Определение параметров эквивалентного сечения

Расчет плиты производят по нормальным и наклонным сечениям ,при этом фактическое сечение плиты заменяют эквивалентным расчётом двутаврового профиля. При расчёте на прочность нижняя полка двутавра не учитывается

Фактическое сечение

Зим.

Лист

№ докум.

Под.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

Эквивалентное сечение

Высота пустотных плит 220мм.Требуемое количество пустот в плите определяется

Принимаем 6 пустот

где 190=159+31 – шаг пустот (мм)

bf = Bn-10=1300-10=1290 мм

b’f = Bn-40=1300-40=1260 мм

В расчётах круглую пустоту заменяем эквивалентно квадратной. Сторона эквивалентного квадрата :

=39.6=40мм

2.3. Расчёт плиты по прочности нормальных сечений, подбор рабочей арматуры

Для плиты принимаем бетон класса С25/30 ,арматура S400 класса.

Подбор арматуры в изгибаемом элементе таврового профиля

Алгоритм №5

1) Исходные данные:

Msd =32.9 kH*m

fcd= 16.6 MПа

b’f=1260 мм

fyd=365 MПа

bw=415 мм

Зим.

Лист

№ докум.

Под.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

h’f =40 мм

h=220мм

с=30мм

ξ lim=0.571

2)d=h-c=220-30=190мм

3) Mrd,f= α*fcd*b´f*h´f∙(d–0,5∙h´f) =1*16.6*-1.216*0.04*(0.19-0.5*0.04)=0.142 MH=142kH

4) Msd=32.9kH*m< Mrd,f-142 kH

5) αo= Мsd / α*fcd * b´f*d2=32.9*10-3/1*16.6*1.26*0.192=0.043

6) ξ=

7)

8) Подбираем арматуру

5 Ø 12 As1=5.655 см2

2.4. Назначение поперечной арматуры , проверка прочности наклонных сечений.

Назначаем поперечную арматуру по конструктивным требованиям:

Øw> Ømax/3,5=12/3,5=4 мм; Принимаем Øw =4мм класса S400; S≤h/2=220/2=110мм≤150; принимаем шаг S=100мм.

Назначаем количество хомутов

nw=3

Проверяем прочность наклонных сечений в изгибаемом элементов таврового сечения:

  1. Vsd=47,36кН;

fcd=13,33МПа;

Ec=0,26*105МПа;

Es=2*105МПа;

Øw =7мм;

S=1,5см

bw=0,15м

bw=0,15м

b’f=1,26м

h’f=0,06м

h=0,35м

fywd=157МПа

Зим.

Лист

№ докум.

Под.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

c=5см;

d=30см;

fctd=1МПа;

Asw=7,351см2;

β4 = 0,01;

ηс2=2; ηс3=0,6.

  1. ηс1 = 1–β4*fcd=1-0,01*16,6=0,834

  2. αe = Es/Ec=200/28=7,14

  3. ρsw = Asw/(bw*S)=4,617 /(415*10)=0,011

  4. ηw1=1+5*αеsw= 1+5*7,14*0,011=1,39

  5. ηw1=1,39≥ 1,3

  6. ηw1=1,3

  7. VRd,max=0,3*ηw1*ηc1*fcd*bw*d=0,3*1,3*0,834*16,6*0,415* *0,19=0,42

  8. Vsd≤ VRd,max

  9. b’f ≤3*h’f+ bw

  10. 3* h’f+ bw=3*0.04+0.415=535мм

  11. ηf = 0,75*(b´f–bw)*h'f/bw*d =0.75*(1.26- 0.415)*0.04/0.415*0.19=0.3

  12. ηf≥0.5

  13. ηf=0.5

  14. Vsd= ηс3*(1+ ηf)* fctd* bw*d=

=0.6*(1+0.5)*1.2*0.415*0.19=85kH*м

  1. Vsd> Vcd

Поперечное армирование не требуется, оставляем параметры, назначены по конструктивным требованиям.

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

2.5 Расчёт плиты на монтажные и транспортные усилия

Расчёт веса плиты состоит:

P=V*γ*γdf=1.5*25*1.5*1.35=75.39 (kH)

γ =25 kH/м2 – для железобетонных

γd=1,5-коэфициент

γf=1,35

Определяем нагрузку от собственного веса плиты:

qс.в=

При подъёме расчётная схема плиты имеет вид

Рис.3.2

Отрицательный момент на опоре от консольной части плиты составляет

Момент М1 воспринимается сеткой С2. Для сеток принимается арматура класса S500. Требуемая площадь сечения указанной арматуры составил

fyd=410 МПа

Подбираем сетку для верхней полки плиты

6Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

S, мм

100

125

150

200

n=bf/S

13

11

9

7

as1=As1/n

0.040

0.048

0.058

0.075

Ø

3

3

3

4

As=fsw

0.923

0.781

0.639

0.882

Принимаем сетку из проволоки Ø3 S500 с шагом S=150 мм в обоих направлениях.

При подъёме плиты её вес может быть передан на 2 петли, тогда на 1 петлю придётся усилие

N=P/2=75.93/2=37.96 kH

Площадь поперечного сечения петли составит:

Принимаем диаметр 1 Ø16 S240 As1=2.011 см2

l3=lcol-l1=4.4-0.88=3.52 м

Проверяем несущую способность колонны как изгибаемого элемента прямоугольного профиля на действие изгибающего момента

Мsd=max{М1;М2;М3}=m lcdэт.+hзад.+hн.ч=3+0,2+0,5+0,7=4,4 м

hзад=500 мм

hн.ч=700 мм

l1=0.2*lcol=0.4*4.4=0.88 м

l2= lcol-2* l1=4.4-2*0.88=2.64 м

Определяем нагрузку от собственного веса колонны:

qс.в= b*h* γ*γdf=0.2*0.2*25*1.35*1.5=2.025 kH/м

γ=25 kH/м

ax Изгибающий момент в пролёте

При монтаже расчётная схема колонны имеет вид

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

3. Расчет колонны

Расчёт выполнения среднего ряда считая её центрально сжатой.Предварительно назначаем 300х300 сечение колонны.

Расчётная длина колонны принимается равной расстоянии от обреза фундамента от низа ригеля

l0=Hэт.+hобр-hриг.

где Hэт.- высота этажа 3м

hобр- расстояние от чистого пола до обрезки фундамента. Принимается в пределах от 0,15 до 0,5

hобр.=0,2 м

hриг.- высота ригеля. hриг.=0,45м

l0=3+0,2-0,45=2,75 м

Высота случайного эксцентриситета принимает большему из величин

3.1 Сбор нагрузок и определение нагрузок

Нагрузка на колонну передаётся от покрытия между перекрытий и от собственного веса колонн.

Грузовая площадь с которой сообщается нагрузка равна произведению сетки колонн.

Af=23

Таблица 3.1

Наименование и подбор нагрузок

Нормативное значение

γf

Расчётное значение

Постоянная

-защитный слой из гравия

0,3*23

6,9

1,35

9,31

-4-х слойный рулонный ковёр

4*0,05*0,23

4,6

1,35

6,21

-цементно-песчаная стяжка

0,02*18*23

8,28

1,35

11,17

-ж/б плита

2,75*23

63,25

1,35

85,38

-ж/б ригель

5*0,18*25

22,5

1,35

30,37

-киромзит

0,16*5*23

18,4

1,35

23,92

-пароизоляция

0,03*23

0,69

1,35

0,93

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

Итого постоянная

124,62

167,22

Временная: (снеговой район)

µ*S0*Af=1*1.2*23

27.6

1.5

41.4

в т.ч. длительная действующая

µ*S0*Af=1*0,36*23

8,28

1,5

12,42

Всего полная

152,22

208,62

в т.ч. длительная

132,9

181,64


Таблица 3.2

Наименование и подбор нагрузок

Нормативное значение

γf

Расчётное значение

Постоянная:

-от плиты и пола

Gk=4.674* Af=4.674*23

107.5

Gd=6444.9* Af

148.2

-от ж/б ригеля

22,5

30,37

Итого постоянная:

130

178,57

Временная:

Полезная полная

1,5* Af

34,5

51,57

В т.ч. длительно действующая

0,3* Af

6,9

10,35

Всего полная

164,5

230,32

В т.ч. длительная

136,9

188,92

Определяем нормативную нагрузку от собственного веса колонны:

=3м

=0,2м

25кН/м3

n-количество этажей

Определяем расчётную нагрузку от собственного веса колонны:

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

Определяем усилия в расчётном сечении колонны от между этажных перекрытий покрытия и собственного веса колонны:

Нормативное значение

Расчётное значение

Длительно действующая часть

3.2 Определение размеров поперечного сечения колонны, подбор рабочей продольной арматуры

Для колонны принимаем материалы бетон S400

Алгоритм №8

  1. Исходные данные

Nsd=457.79 kH

Nsd,lt=389.41 kH

fcd=13.3MПа

fyd=365 MПа

l0=2,75 м

ea=20 мм

  1. Задаёмся φ=1 и принимаем рll,opt , рl=0,01

3)

4)

Принимаем bхh=200х200 Ас=0,04 м2

5)

6)

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

7)

По таблице 7,2 принимаем φ=0,663

8)

Принимаем 4 Ø12 As1=4.524 см2

9) 0,003≤As,tot/Ac≤0,03

0,003≤0,01≤0,03

10)

Nsd =457,79kH≤Nrd =462,1kH

3.3 Назначаем поперечное армирование

Назначаем поперечное армирование по конструктивным требованиям.

Назначаем диаметр:

Øw Øw/3,5=12/3,5=3,4

Принимаем Øw=4 мм

Øw=4 мм S500

Назначаем шаг:

S≤ Ømin*20=12*20=240 мм

Принимаем S=200 мм

3.4 Расчёт консоль колонны

Высота и вылет прямоугольной консоли принимается равной 150мм, ширина консоли равна ширине 200х200 мм . Армированная консоль выполняется 4 стержнями класса S400 соединённых между собой листовой сталью.

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.15522-ПЗ

Лист

Рис. 3.1

lc=150мм

lsup=150-20=130мм

Действующий на консоль изгибающий момент определяется по формуле:

Msd=1.25*Vsd*c=1.25*115.16*0.085=12.63 kH*м

Vsd- нагрузка передаваемая ригелем на консоль колонны, равна половине нагрузки от между этажного перекрытия.

c=lc-0.5* lsup=150-0.5*130=85мм

Требуемая площадь арматуры определяется по формуле:

C’=30мм

Принимаем 4Ø12 As=4,524см2

3.5 Расчёт колонны на монтажные и транспортные усилия

При монтаже и перевозке изменяется характер работы колонны. Она начинает работать на изгиб. Расчётная схема работы колонны при перевозке имеет вид:

Рис.3.2

lsd=Hэт+hобр.+hзад.+hн.ч.=3+0,2+0,5+0,7=4,4 м

hзад.=500 мм

hн.ч.=700мм

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

l1=0,2*lcol=0.2*4.4=0.88 м

l2=lcol-2l1=4.4-2-0.88=2.64 м

Определяем нагрузку от собственного веса колонны:

qc.в.=b*h*γ*γfd=0.2*0.2*25*1.35*1.5=2.025 kH/м

γ=25 kH/м3

Изгибающий момент на опоре равняется:

Изгибающих момент в пролёте:

При монтаже расчётная схема колонны принимает вид:

Рис. 3.3

l3= lcol- l1=4.4-0.88=3.52 м

Проверяем несущую способность колонны как изгибаемого элемента прямоугольного профиля на действие изгибаемого момента

Алгоритм 3

1)Исходные данные

Мsd=2,74 kH*м

fcd=13.3 MПа

fyd=365 MПа

b=200мм

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

H=200мм

As1=2,262см2

=1

2)d=h-c=20-40=160 мм

3)

4)

5)

6)

7)

Несущая способность обеспечена.

4.1Определение расчётных данных

4.1) Определение расчётных данных

1) Нагрузка на обрез фундамента

а)Нормативная Nsk=330.67 kH

б) Расчётная

Nsd=457.79 kH

2)Расчётное сопротивление грунт основания

R0=160кПа

3)Колонна

а) Сечение 0,2х0,2

б)Арматура 4 Ø 12 Аs,tot=4.524см2

4)Фундамент

а)Бетон С8/10 fcd=5,33 MПа, fctd=0,57МПа;

б)Арматура S400 fyd=365 MПа

5)Уровень обреза фундамента

а)hобр=0,2м

б)отметка уровня земли hу.з.=0,2м

4.2)Расчёт основания, определение размеров подошвы фундамента

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

1) Расчётная длина анкеровки

2)Принимаем глубину заделки колонны в стакане фундамента

hзад.=lbd=818.3 мм

3)Определяем высоту фундамента

Принимаем hф=1100 мм

4)Определяем глубину заложения фундамента

5)Определяем требуемую площадь подошвы фундамента

6)Определяем требуемый размер подошвы

Принимаем b=1.6м, Аф=1,6м2=2,56м2

Определяем высоту фундамента из условия продавливания

  1. Минимальная рабочая высота

2)Высоты фундамента

мм, что не превышает ранее принятой высоты

hф 1100мм

Окончательно принимаем hф 1100мм

Назначаем ступени

h1=300мм

h2=300мм

h3=500мм

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

Строим расчётную схему фундамента в М 1:20

Расчёт тела фундамента

Определяем изгибающий момент

Определяем требуемую площадь сечения арматуры рабочей сетки

Определяем минимальную площадь сечения рабочей арматуры в расчётных сечениях

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

S

100

150

200

n=

1600

16

11

8

S

тр

as1=

15, 8

0,98

1,43

1,9

n

Ø

12

14

16

As1

0,888

1,209

1,579

Принимаем 16 Ø12 As1=0,888см2

Принимаем сетку из арматуры Ø12 класса S 400 с шагом S=100мм в обоих направлениях, в стаканной части фундамента для предохранения стакана от обкалывания установленного конструктивно сетки из арматуры 6Ø S240 S=100 мм.

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист

  1. Компоновка конструктивной схемы перекрытия

В состав сборного железобетонного перекрытия входит ригели, укладываемые по колоннам, и сборные железобетонные плиты перекрытия. Пространственную жесткость обеспечивается в одном направлении ригелями, а в другой – связными плитами перекрытия. На схеме расположения элементов сборного Ж / Б перекрытия изображают раскладку всех конструктивных элементов: плит, ригелей, колон, и их привязку к координатам осям.

Для определение нагрузок на колонну, фундамент, а также определение расчётного пролёта плиты выполняется поперечный разрез здания с указанием отметок. Схема расположения элементов перекрытия выполняется в масштабе М 1:200, а поперечный разрез в масштабе М 1:50.

Раскладка элементов осуществляется следующим образом. У колонн располагаются связные плиты прикрытия симметрично относительно осям. Оставшееся свободным пространство разбивается на плиты перекрытия шириной 2000мм.

Содержание

Введение

1.Компоновка конструктивной схемы перекрытия

2. Расчет многопустотной плиты перекрытия

2.1 Определение расчетного пролета плиты и расчетных усилий.

2.2 Определение параметров эквивалентного сечения.

2.3 Расчет плиты по прочности нормальных сечений, подбор рабочей арматуры.

2.4 Назначение поперечной арматуры. Проверка прочности наклонных сечений.

2.5 Расчет плиты на монтажные и транспортные усилия.

3. Расчет колонны первого этажа.

3.1 Сбор нагрузок и определение расчетных усилий.

3.2 Определение размеров поперечного сечения колонны ,подбор рабочей арматуры.

3.3 Назначение поперечного армирования.

3.4 Расчет консолей колонны.

3.5 Расчет колонны на монтажные и транспортные усилия.

4. Расчет фундамента под колонну.

4.1 Определение расчетных данных.

4.2 Расчет основания ,определение размеров подошвы фундамента.

4.3 Расчет тела фундамента ,конструирование армирования.

Литература.

5. Список литературы

1. СНиП 1.01.01. – 82 «Основные положения».

2. СНиП 2.01.07 – 85 «Нагрузки и воздействия».

3. СНБ 5.03.01. – 02 «Бетонные и железобетонные конструкции».

4. ГОСТ 21.503 – 80 «Бетонные и железобетонные конструкции».

5. Цай Т.Н. Строительные конструкции, т.2, - м. Стройиздат. 1985г.

6. Голышев А.Б. Проектирование железобетонных конструкций. Киев, Стройиздат.

7. Барашков А.В. Железобетонные конструкции. Киев, Высшая школа. 1985г.

8. Н.Н. Попов “Проектирование и расчет железобетонных и каменных конструкций” – Стройиздат, 1994г.

Изм.

Лист

№ докум.

Подп.

Дата

КП 2 700201.03.07.14822-ПЗ

Лист
