3.1. Создание нового файла чертежа

Для создания нового файла конструкторского выполните следующее:

1. Откройте программу КОМПАС 3D V7.

2. Создайте новый документ:

Меню Файл  меню СоздатьКоманда Лист или нажмите пиктограмму .

3. Сохраните новый документ:

Меню Файл  Команда Сохранить или пиктограмму .

В появившемся на экране стандартном диалоге сохранения файлов введите имя файла Вал и задайте путь для сохранения документа.

Примечание

• Документ сохранять только в личную папку, которая находится в корневом каталоге группы.

3.2. Построение главного вида

3.2.1. Построение осевой

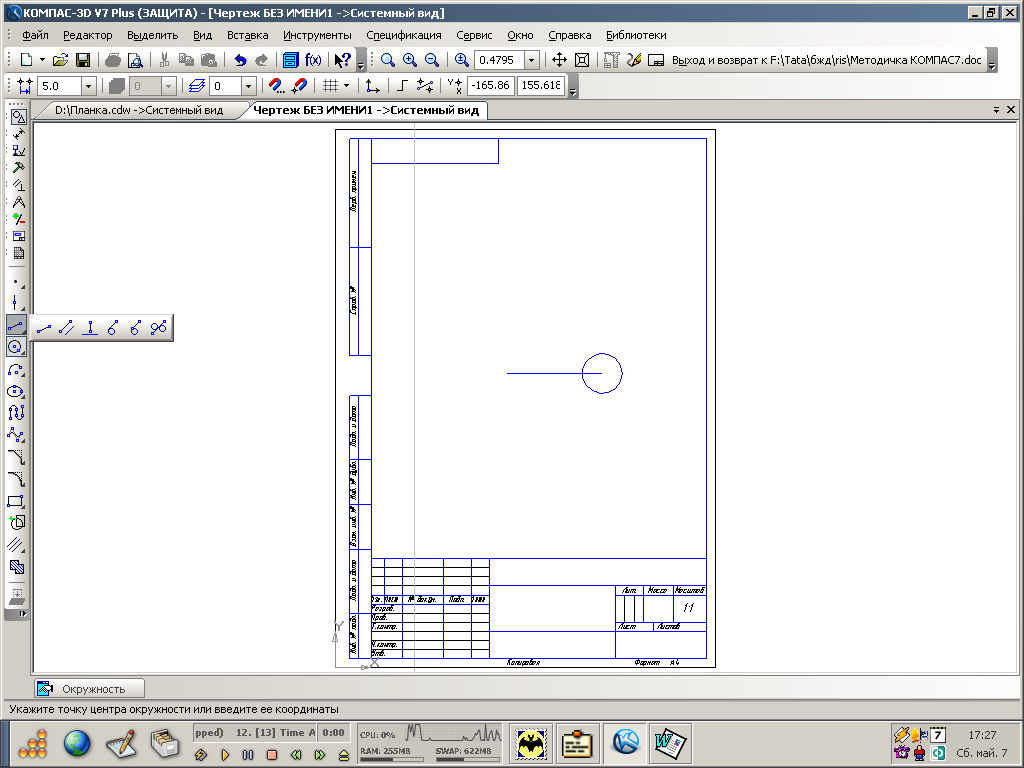

Для построения осевой выберите команду Отрезок на панели Геометрия (рис. 3.2.), в Строке текущего состояния нажмите кнопку Ортогональное черчение: . Чтобы установить необходимый тип линии, щёлкните мышью в поле стиль линии в Строке параметров объектов и выберите необходимый стиль, в данном случае – осевая (рис. 3.3).

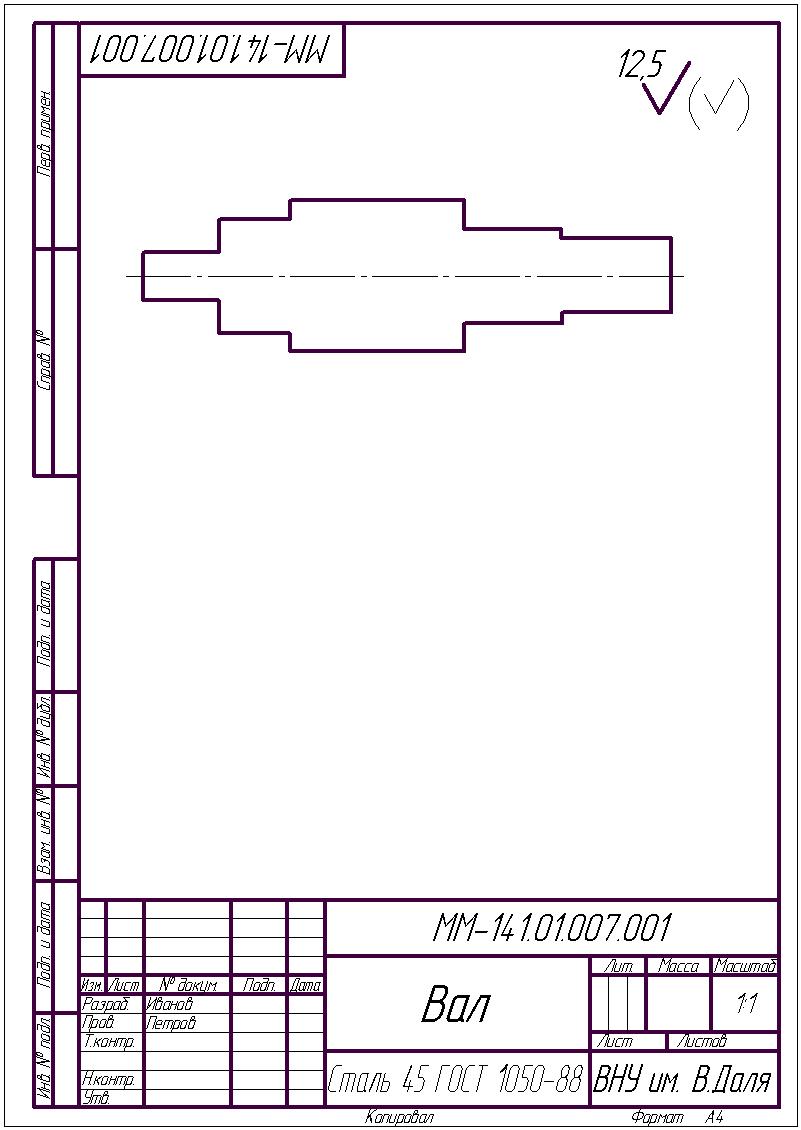

Проведите осевую линию, расположив ее немного выше середины листа (см. рис. 3.1).

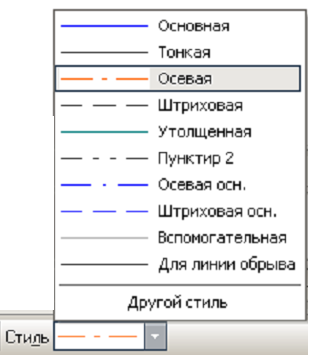

Рис. 3.2. Расширенное меню команды Отрезок	Рис .3.3. Контекстное меню стиля линии

3.2.2. Разметка главного изображения

Для выполнения разметки главного изображения вала удобно воспользоваться вспомогательными прямыми, которые определят габаритные контуры детали.

Из расширенного меню Панели геометрических построений выберите команду Вертикальная прямая и на расстоянии примерно 20мм от левой вертикальной линии внутренней рамки чертежа проведите вспомогательную прямую.

Далее для построения параллельных прямых выберите команду Параллельная прямая.

Выберите кнопку Одна прямая и проведите пять параллельных прямых на заданном расстоянии согласно рис. 3.4. В качестве базовой прямой, относительно которой должны строиться параллельные прямые, укажите первую вспомогательную вертикальную прямую. Так как деталь симметрична относительно оси, то для построения параллельных горизонтальных прямых включите кнопку Две прямые .

В качестве базовой прямой, относительно которой должны строиться параллельные прямые, укажите осевую линию.

Рис. 3.4. Разметка вертикальных линий вала

Затем, задавая расстояние в Строке параметров объектов (рис. 3.5), постройте пять параллельных прямых согласно размерам на рис.3.6 (задавая размеры в Строке текущего состояния, не забывайте делить значения пополам).

Рис. 3.5. Строка параметров объектов

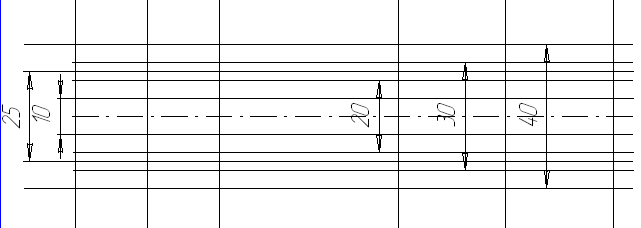

Рис. 3.6. Разметка горизонтальных линий вала

3.2.3. Построение контура вала

Для обводки контура вала на панели Геометрия включите кнопку Непрерывный ввод .

В Строке параметров объектов в поле стиль линии Стиль выберите стиль линии – основная.

В Строке текущего состояния нажмите копку Привязки и в диалоговом окне Установка глобальных привязок выберите привязку Пересечение, включите опцию Отображать текст.

Обведите контур вала и удалите все вспомогательные построения:

Строка Меню Редактор  Команда Удалить Вспомогательные кривые и точки  В текущем виде.

На рис. 3.7. показан контур вала, который должен получиться.

Рис. 3.7. Контур вала
