МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ
ВОСТОЧНОУКРАИНСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ
имени Владимира ДАЛЯ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
к практическим занятиям
по компьютерной графике
с использованием системы «КОМПАС 3D V7»
(для студентов всех специальностей)
(электронное издание)
У Т В Е Р Ж Д Е Н О
на заседании кафедры
начертательной геометрии и графики. Протокол №1от 30.08.05
ЛУГАНСК 2005
УДК 004.92(07)
М 545
Методические указания к практическим занятиям раздела «Компьютерная графика» (для студентов всех специальностей) / Сост.: И.А. Бочарова, Тертычная Т.Н. – Луганск: Изд-во ВНУ им.В. Даля, 2005. – 36 с.
Приведена методика работы в системе КОМПАС 3D V7: способ построения типовых деталей типа «Планка» и «Вал». Рассмотрены вопросы создания и сохранения нового документа, его открытие и закрытие; выполнение чертежей с помощью геометрических примитивов; способы простановки размеров; заполнение основной надписи; печать чертежей.
Составители: Бочарова И.А. асс.
Тертычная Т.Н. асс.
Отв. за выпуск: Ткаченко В.П. проф.
Рецензент: Ульшин В.А. проф.
Введение
В Восточноукраинском национальном университете имени Владимира Даля создан авторизованный учебный центр компании «АСКОН», которая является одним из лидеров в производстве систем автоматизированного проектирования, таких как система КОМПАС 3D V7, что в настоящее время, в условиях рынка, является очень перспективным направлением. Продукция семейства КОМПАС используется многими кафедрами университета. На кафедре «Начертательной геометрии и графики» в компьютерном классе установлена графическая система КОМПАС 3D V7, которая рассчитана на разработку всевозможных видов технических документов и является базой для использования других пакетов системы. Поэтому навыки, полученные студентами при изучении дисциплины «Инженерная и компьютерная графика», частью которой является работа с КОМПАС 3D V7, облегчат их дальнейшее обучение в вузе.
Данное методическое пособие разработано для того, чтобы помочь студентам освоить программу КОМПАС 3D V7 на начальном этапе изучения компьютерной графики.
В качестве первого примера будет рассмотрено построение чертежа плоской детали «Планка». Рассмотрев и выполнив чертёж предложенного в данном пособии изделия, вы освоите принципы работы системы и познакомитесь с некоторыми командами, что позволит выполнить чертёж заданной плоской детали по варианту.
Следующее задание – выполнение чертежа «Вал», при выполнении которого вы научитесь выполнять более сложные элементы.
По мере выполнения заданий вы освоите новый универсальный «чертёжный инструмент», позволяющий автоматизировать многие графические операции и существенно сокращающий время на изготовление технических документов.
1.Общие сведения
1.1. Запуск системы
Для того, чтобы начать работу с системой, щелкните мышью на ее пиктограмме в программной группе КОМПАС. т.е.:
Главное меню меню Программы меню КОМПАС 3D V7 команда КОМПАС 3D V7 или,
если создан ярлык на Рабочем столе, то двойной щелчок на ярлыке
Р
ис.
1.1. Ярлык программы КОМПАС
3D V7

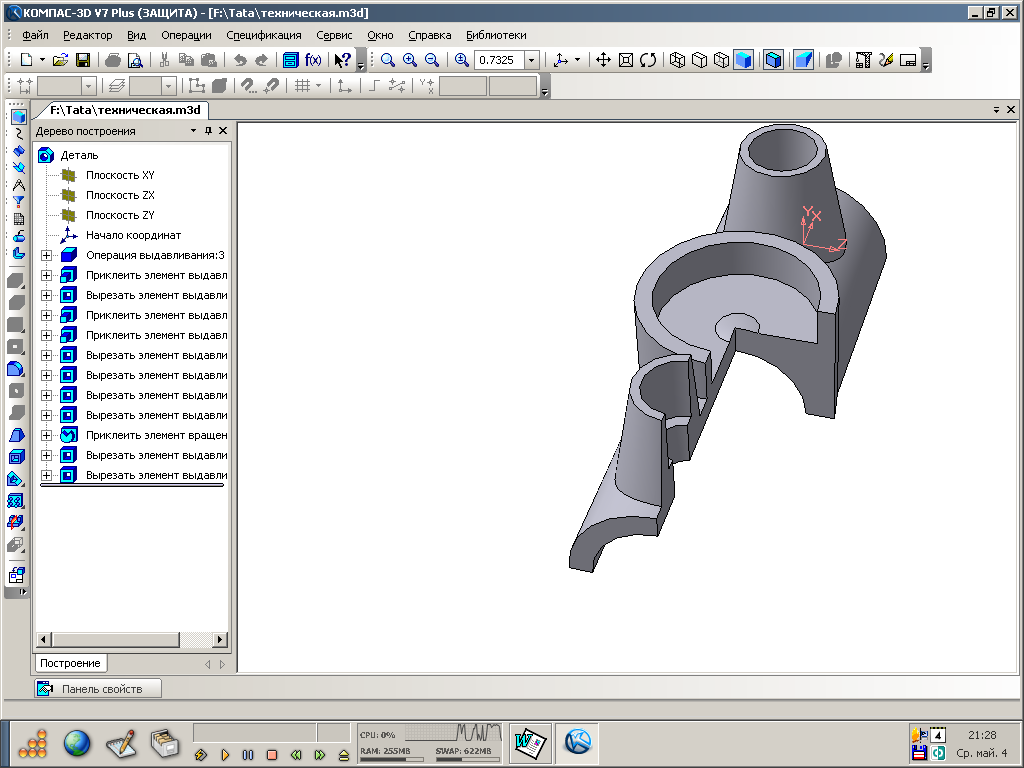

После запуска КОМПАС 3D V7 автоматически восстанавливает состояние, имевшееся на момент завершения предыдущего сеанса работы (загруженные документы, размер и расположение окон и т.д.).
1.2. Создание нового документа
В зависимости от того, с каким видом документа необходимо работать, вы выбираете соответствующую кнопку. Каждый вновь созданный документ отображается на экране в новом окне.
I способ: Меню Файл
Меню Создать
Команда Новый документ;

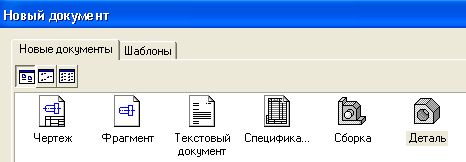

Рис. 1.2. Диалоговое окно Новый документ
II способ: на панели управления нажать на пиктограмму Создать (чистый лист), и из контекстного меню выбрать необходимый тип документа (рис.1.3):
Рис. 1.3. Контекстное меню для выбора типа документа
Таблица 1
Типы документов
Чертеж – основной тип графического документа содержащий графическое изображение изделия, основную надпись, рамку, знак неуказанной шероховатости, технические требования и т.д. Файл чертежа имеет расширение cdw |
|
Фрагмент – вспомогательный тип графического документа. Отличается от чертежа отсутствием рамки, основной надписи и других объектов оформления конструкторского документа. Файл фрагмента имеет расширение frw |
|
Текстовый документсодержит текстовую информацию, имеет рамку и основную надпись. Файл текстового документа имеет расширение kdw |
|
Спецификация - документ, содержащий информацию о составе сборки, представленную в виде таблицы, имеет рамку и основную надпись. Файл спецификации имеет расширение spw |
|
Сборка – модель изделия, состоящего из нескольких деталей с заданным взаимным положением. В состав сборки могут также входить другие сборки (подсборки) и стандартные изделия. Файл сборки имеет расширение a3d |
|
Деталь – модель изделия, изготавливаемого из однородного материала, без применения сборочных операций. Файл детали имеет расширение m3d |
|
Если же документ был ранее сохранён под каким либо именем, вы можете открыть существующий файл следующим образом:
I способ: Меню Файл Команда Открыть;
II способ: пиктограмма на
панели управления:
;
III способ: с помощью горячих клавиш: <F3/Ctrl+O>.
