6 Типи робочих органів машин для захисту

РОСЛИН Й ЇХНЯ ХАРАКТЕРИСТИКА

6.1 Типи робочих органів обприскувачів.

Розпилюючи наконечники обприскувачів формують струмінь рідини в суцільний або порожній конус, віяло, суцільну плівку. Розпилювачі найбільш відповідальна частина обприскувача, від правильної добірки якої залежить рівномірність нанесення отрутохімікатів на рослини. Наконечники закріплюються на штанзі, підвісці, брандспойті.

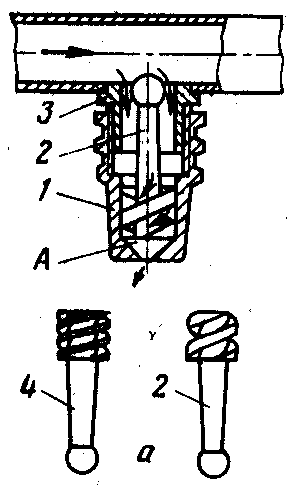

Польовий наконечник складається із пластмасового ковпачка з вихідним отвором і сердечника із гвинтовою прямокутною канавкою. Діаметр отвору ковпачка 1,5...2 мм. Ковпачки, призначені для роботи при тиску вище 0,5 мПа, армують металокерамічними вставками. Полеві наконечники утворять струмінь розпилюючого отрутохімікату довжиною 1...2 м. Їх використовують при обприскуванні низькорослих культур.

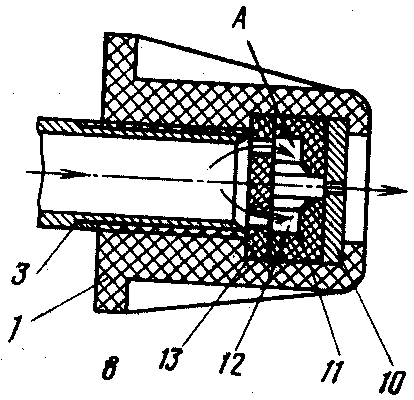

Уніфікований відцентровий розпилювач (УН) утворений з капронового корпуса армованого ніпелем з нержавіючої сталі, і вставки із твердого сплаву з вихідним отвором. Канал для надходження отрутохімікату розташований у корпусі й входить у конусну камеру завихрення по дотичній до її діаметра. У результаті завихрення рідина виходить із наконечника пустотілим струменем, зовні утвориться порожній конус у вигляді тонкої плівки, що розпадається на дрібні крапельки.

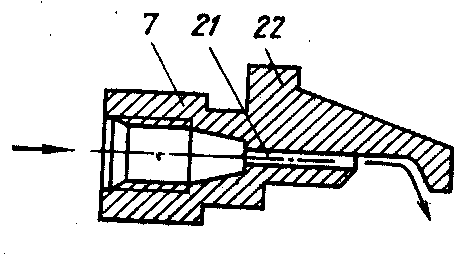

Дефлекторний розпилювач улаштований так. У корпусі просвердлений циліндричний канал для виходу отрутохімікатів. На шляху струменя перебуває шайба - відбивач (дефлектор). Ударившись об шайбу, рідину у вигляді тонкої плівки розтікається по її поверхні, розпадається на крапельки й утворить плоский смолоскип розпилу.

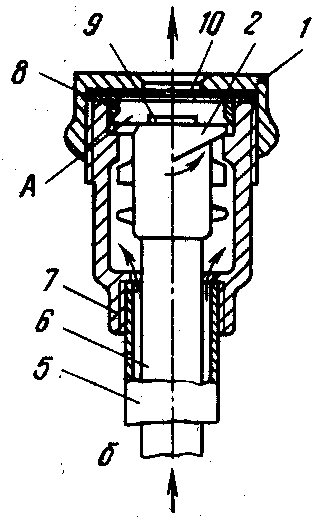

Садові наконечники працюють при тиску 2...2,5 мПа й дають сильну струмінь. Сердечник наконечника має гвинтову нарізку. На торці його закріплене гумове кільце. Змінний диск із нержавіючої сталі закріплений поверненим на корпус ковпачком. Рідина, проходячи по каналі сердечника, одержує обертовий рух й, вийшовши з отвору диска, розпорошується у вигляді конусоподібного смолоскипа. Витрата рідини регулюється установкою дисків з різними отворами. Наконечники закріплюють на брандспойтах або на трубах розподільного пристрою.

Брандспойт призначений для обприскування рослин вручну. Він складається із труби, один кінець якої ввернуть у трійник, а іншої закріплений у корпусі наконечника. Усередині труби проходить шток, на який надета рукоятка із внутрішньою гвинтовою нарізкою. Рукоятка нагвинчена на ніпельну трубку, укручену в трійник. Шток ущільнений гумовими кільцями. На штоку закріплений сердечник із гвинтовими каналами й гумовим кільцем на торці. Наконечник перекритий диском з отвором для рідини, диск утримується кришкою. Простір між сердечником і диском називають камерою завихрення. Ємність камери змінюють обертанням рукоятки, що при нагвинчуванні на ніпельну трубку переміщає шток і сердечник. Якщо сердечник наближається до диска, камера завихрення зменшується, при цьому смолоскип розпилення стає ширше й коротше, дисперсність розпилення рідини зростає, а витрата її скорочується. Якщо загорнути ручку до відмови, гумове кільце закриє отвір диска й подача рідини припиниться. Робітник, обертаючи рукоятку, зменшує довжину смолоскипа розпилення при обприскуванні ближніх гілок і збільшує неї при обприскуванні верхівок дерев. Робочу рідину підводить до брандспойта від обприскувача через рукав довжиною 10 м. Брандспойт комплектується змінними дисками з отворами 3, 4, 5 й 6 мм.

Щілинний розпилювач складається з розпилювача, гайки, клапана, сідла клапана й кільця. Розпилювачі кріпляться до ніпелів, установленим на колекторах. Щоб уникнути витоку рідини з колекторів на поворотах і при короткочасних зупинках, розпилювачі постачені індивідуальними гумовими клапанами відсічення діафрагменного типу.

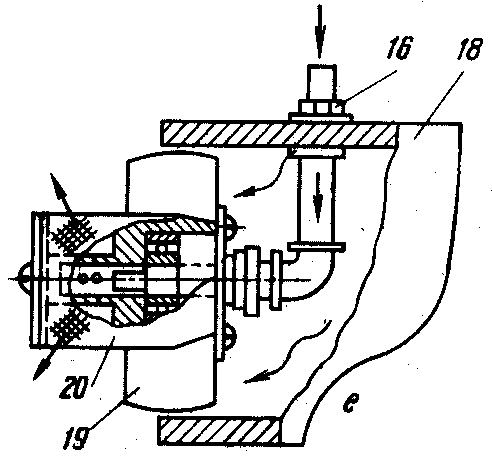

Розпилювач дисковий складається зі зварених дисків, призначених для дроблення робочої рідини.

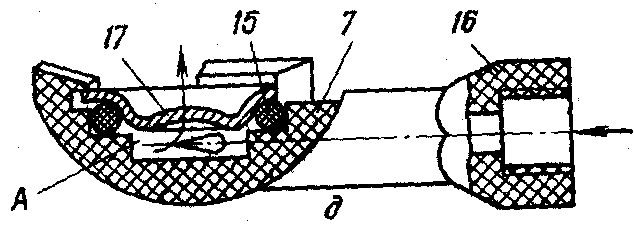

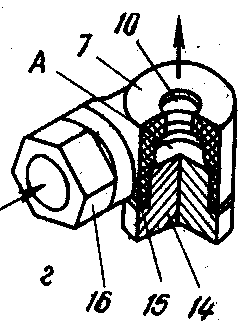

Зразки наконечників обприскувачів.

обертовий
дефлекторний
польовий із сердечником
відцентровий польовий
відцентровий садовий
відцентровий тип РЦ
відцентровий тип УН
