Синтез механизма шасси
Самара 2012
УДК 629.7.027 (075)
Составители: А.В. Суслин
Рецензент: к.т.н., доц. В.П. Показеев
Синтез механизма шасси: метод. указания к курсовому проектированию /
сост. А.В. Суслин. – Самара: Изд-во СГАУ, 2012 – 16 с.
Методические указания содержат требования к проектированию механизма шасси самолета, определению его кинематических характеристик.
Предназначены для студентов инженерно-технических специальностей вуза при изучении курса «Теория механизмов и машин».
УДК 629.7.027 (075)
© Самарский государственный
аэрокосмический университет, 2012
О Г Л А В Л Е Н И Е
Определение закона движения штока цилиндра…………………………………...4
Определение хода штока из условия получения
максимального угла давления……………………………………………………………...8
Построение кинематических диаграмм
движения стойки шасси…………………………………………………………………...10
Построение плана скоростей………….......................................................................11
5. Построение плана ускорений………………………………………….......................15
Определение закона движения штока цилиндра
Если примем, что
давление
в цилиндре величина постоянная, то
дифференциальное уравнение движения
штока цилиндра можно записать в следующем
виде:
где
- относительное ускорение,
- масса штока,
- гидравлическое
усилие.
Так как
,
то
,
тогда относительное ускорение штока
будет иметь вид:
В начальный и конечный момент движения относительная скорость штока
равна нулю. Тогда
график изменения относительной скорости
представлен на рисунке 1, где
– время на уборку механизма шасси
(задано в исходных данных)
Рисунок 1- График изменения относительной скорости штока
Так
как
,
то график изменения ускорения представлен
на
рисунке
2, то есть

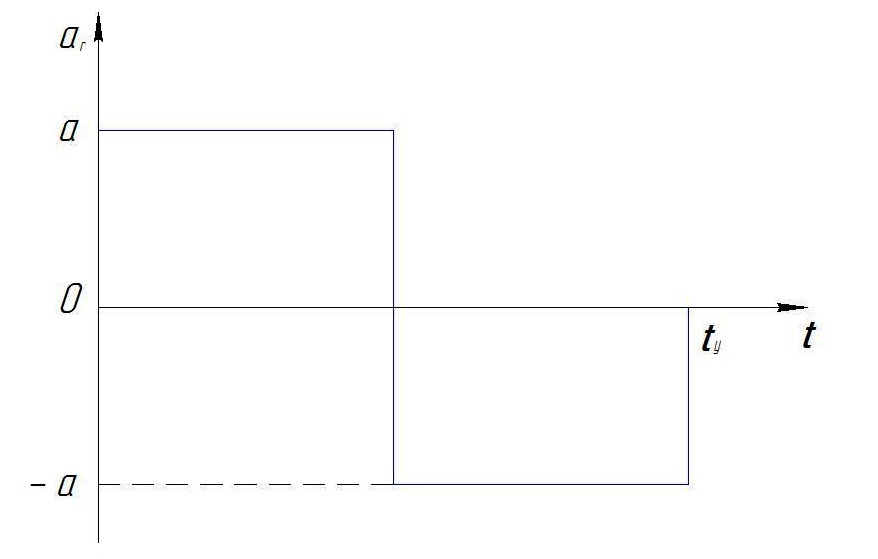

Рисунок 2 - График изменения относительного ускорения штока
Закон
изменения перемещения:
При
,
где
- ход штока. Тогда величина относительного
ускорения
При
При
Тогда график изменения перемещения будет представлен на рисунке 3.

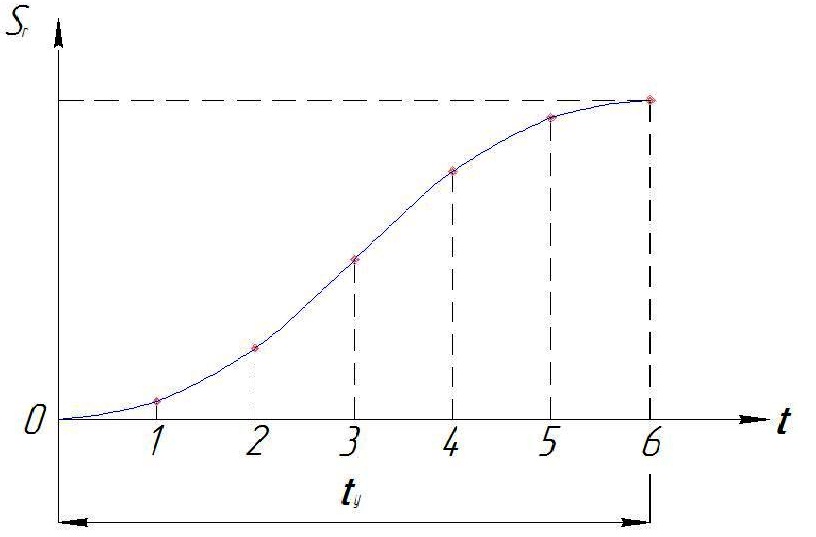

Рисунок 3 –График изменения перемещения штока
Если
возьмем
, то в таблице 1 будут приведены
относительная скорость и перемещение
штока цилиндра механизма уборки шасси.
Таблица 1 - Зависимость времени, скорости и перемещения механизма шасси
№ положения механизма |
t |
Vr |
Sr |
|
с |
м/с
|
м |
0 |
0 |
0
|
0 |
1 |
|
|
|
2 |
|
|
|
3 |
|
|
|
4 |
|
|
|
5 |
|
|
|
6 |
|
|
|
