2.5.3 . Разбивка основных осей зданий

Разбивочные работы являются одним из основных видов инженерно-геодезической деятельности. Выполняют их для определения на местности планового и высотного положения характерных точек и плоскостей строящегося сооружения в соответствии с рабочими чертежами проекта.

Проект сооружения составляют на топографических планах крупных масштабов. Определяют расположение проектируемого сооружения относительно окружающих предметов и сторон света. Кроме того, топографический план определяет общегеодезическую систему координат, задающую положение характерных точек проектируемого сооружения относительно этой системы.

Разбивочные работы диаметрально противоположны съемочным. При съемке на основании натурных измерений определяют координаты точек относительно пунктов опорной сети. Точность этих измерений зависит от масштаба съемки. При разбивке, наоборот, по координатам, указанным в проекте, находят на местности положение точек сооружения с заранее заданной точностью. При разбивочных работах утлы, расстояния и превышения не измеряют, а откладывают на местности. В этом состоит основная особенность разбивочных работ.

При подготовке данных для полевых работ проверяют идентичность размеров здания на генеральном плане и строительных чертежах. При наличии расхождений решение может принять техниче­ский отдел, главный инженер строительства или проектирующая орга­низация.

Вынос в натуру главных или основных осей здания осуществляется с целью определения его положения на местности относительно близлежащих кон­туров и сторон света. Главные оси разбиваются в том случае, когда здание имеет сложную конфигурацию и значительные размеры, а также когда группа зданий тесно связана между собой технологическими процессами.

Основные оси разбиваются в тех случаях, когда здание имеет простую конфигурацию в виде прямоугольника любых размеров и не связана с другими зданиями единым технологическим процессом.

Главные и основные оси являются геодезической основой для детальной разбивки промежуточных осей.

Главные оси разбивают с точностью характеризующейся средней квадратической ошибкой 10—20 см, т.к. ошибки положения контура здания по отно­шению к окружающей ситуации в основном определяются гра­фической точностью проектирования

Основные, или главные оси выносят в натуру от пунктов внешней разбивочной сети. Выбор способов разбивки зависит в основном от вида сооружения и условий его возведения, схемы построения разбивочной основы, наличия приборов у исполнителя и требуемой точности выполнения разбивочных работ.

При наличии на площадке строительной сетки для сравнительно несложных по геометрии цеховых зданий обычно габаритные (основные) оси выносят способом прямоугольных координат или полярным способом.

При использовании способа прямоугольных координат, положение точек здания А/1 и А/11 (рис. 2.5.3) определяют от ближайших пунктов сетки 17 и 18 по вычисленным приращениям абсцисс и ординат. От пунктов 10 и 11 аналогичным образом определяют положение точек Е/1 и Е/11. После закрепления вынесенных точек устанавливают на каждой из них теодолит и проверяют взаимную перпендикулярность осей. Кроме того, проверяют соответствие расстояний между осями проектным значениям. Следует иметь в виду, что взаимная перпендикулярность основных осей является одним из главных требований, предъявляемых к их разбивке. Перекос этих осей может в дальнейшем привести к перекосу всех остальных осей сооружения, так как основные оси служат исходными для детальной разбивки.

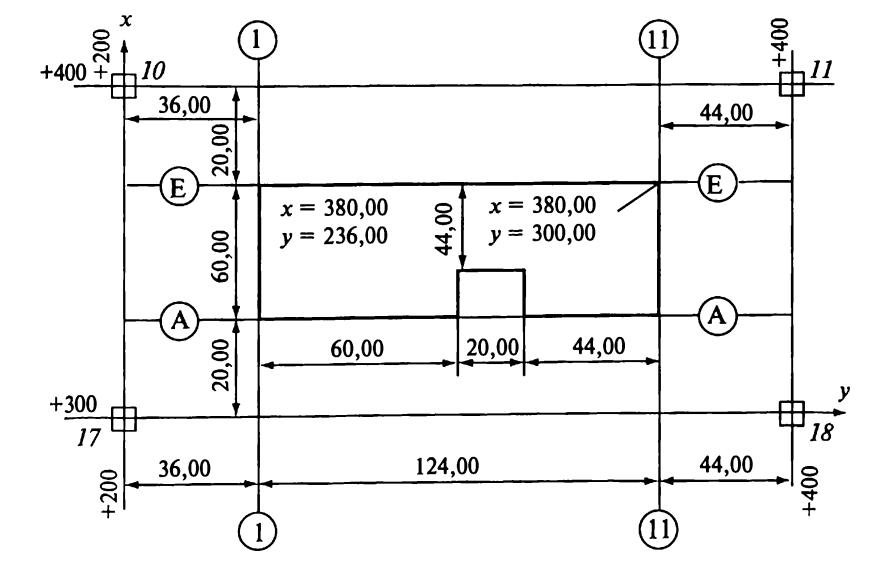

Рис. 2.5.3 Схема разбивки основных осей здания от пунктов строительной сетки

Для разбивки основных осей гражданских зданий с точек полигонометрических ходов чаще всего применяют способы полярных координат, Точка пересечения осей А/1 выносится от точки V теодолитного хода путем отложения полярного угла и полярного расстояния (рис. 2.5.2). Аналогично с точки VI теодолитного хода выносят точки А/10 и В/10. Можно было бы ограничиться выносом лишь двух точек длинной оси А здания, а две остальные точки найти путем построений прямых углов и соответствующих расстояний. Однако третью точку пересечения осей определяют для исключения разворота здания. Часто выносят и четвертую точку, контролируя выполненную разбивку путем измерения прямых углов и длин сторон по зданию. Также для контроля положения вынесенных точек выполняют независимые (отличные от основной разбивки) измерения. В приведенном примере на створе теодолитного хода намечают вспомогательную точку V + 49,87, измеряют на ней контрольный полярный угол β_к и контрольное полярное расстояние S_K. По полученным значениям вычисляют координаты точки А/10 и сравнивают их с проектными. Такие определения производят не менее чем для трех точек пересечения осей здания.

Вынесенные в натуру оси закрепляют постоянными (рис. 2.5.4) и вре­менными знаками. Постоянными знаками закрепляют в основ­ном две взаимно перпендикулярные пересекающиеся базовые оси, от которых в процессе строительства всегда могут быть восста­новлены все основные оси. В качестве постоянных знаков при­меняют обрезки металлических труб или рельсов, деревянные столбы (рис.24.2). Их устанавливают в грунт ниже глубины промерзания и бетонируют. Для временных знаков используют деревянные колья, костыли, металлические штыри и трубки.

В сочетании с закреплением осей грунтовыми знаками при­меняют цветные откраски на постоянных и временных зданиях или сооружениях, располагающихся в створе осей.

Знаки закрепления располагают на продолжениях осей вне зоны земляных работ в местах, свободных от складирования строи­тельных материалов, размещения временных сооружений и др.

Для закрепления, а также для удобства разбивок в процессе строительства оси выносят на обноску. В настоящее время в основном применяют створную обноску (рис. 2.5.5), устанавливаемую лишь в местах закрепления осей на произвольном расстоя­нии от контура здания.

По окончании разбивки составляется акт, который сдают за­стройщику и строительной организации. К акту прилагается ис­полнительный чертеж разбивки и закрепления осей. Разбивка детальных осей ведется в процессе строительства.

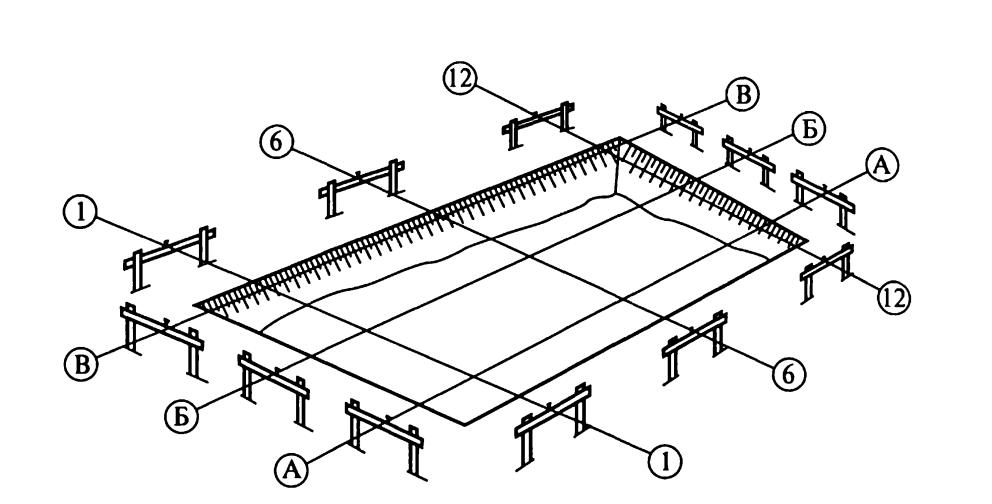

Рис. 2.5.5. Створная обноска для закрепления осей здания

Закрепленные на местности основные оси здания по акту (рис.2.5.6) сдаются заказчику и строительному району или участку. К акту должен быть приложен чертеж (рис. 2.5.7 и 2.5.8) привязки здания, на котором указаны необ­ходимые размеры, отметки чистого пола, местоположение точек, закреп­ляющих оси.

УТВЕРЖДАЮ

Проректор ФГБОУ ВПО "МГСУ"

по научно-производственной деятельности

в строительной области ……………………

" " 20__г.

^{(подпись)}

АКТ

г. Москва " 31 " марта 2012г.

Настоящий акт составили представитель ФГБОУ ВПО "МГСУ" _

геодезист ………………………………………………… и представитель заказчика ООО "Фирма ЧЕСИКО" ^{(наименование организации,}

зам. главного инженера ………………………………

^{должность, фамилия инициалы)}

в том, что первый выполнил и сдал, а второй принял разбивочные работы для здания, стоящего по адресу Ярославское шоссе, вл.26 корп. 19

Центр Инновационных Технологий МГСУ _________

Разбивочные работы произведены на основании:

а) генерального плана, чертеж N 3583/11-СПОЗУ, лист №3

и составленного СПКБ МГСУ

и согласованного 19 июля 2011 №77-1-5-0529-11 ^{(дата и №)}

Начальником Управления производственных и уникальных объектов ………………………………………..

б) план 1 эт., чертеж N 3583/11-АР лист №2

В натуру перенесены оси здания за NN 1,2,8,А,Е,К

Согласно СНиП от 03.01.03 - 84г. п.2.10

Оси здания закреплены металлическим штырем и открасками на существующих сооружениях.

В целях обеспечения сохранности знаков заказчик обязан закрепить штырь бетоном и установить деревянные загородки или принять другие меры, обеспечивающие их сохранность.

В случае уничтожения указанных знаков ФГБОУ ВПО "МГСУ" не несет ответственность за правильность положения осей строящегося здания.

Представитель заказчика сверил размеры привязок с данными генерального плана участка и плана 1-го этажа.

Приложения: 1. Схематический чертеж с привязкой к крестам.

2. Схематический чертеж закрепления строительных осей.

Выполнил разбивочные работы

и сдал представитель ФГБОУ ВПО "МГСУ" ………………………..

Принял представитель заказчика ………………………..

рис.2.5.6
