2.4 Геодезическая строительная сетка
При возведении крупноразмерных современных промышленных предприятий возникает необходимость в увязке с высокой точностью технологических линий и целых комплексов зданий. В этом случае внешнею разбивочную сеть создают в виде строительной сетки . Характерной особенностью строительной сетки как инженерно-геодезической сети является расположение пунктов, образующих сетку квадратов или реже прямоугольников, стороны которых параллельны осям проектируемых сооружений или осям расположения технологического оборудования. Таким образом, строительная сетка представляет собой закрепленную на местности систему прямоугольных координат, облегчающую привязку осей сооружений и производство разбивочных работ.
В отличие от других видов разбивочных сетей точную конфигурацию и расположение пунктов строительной сетки проектируют заранее. Проектирование выполняют на генеральном плане будущего сооружения. При этом места расположения пунктов строительной сетки намечают таким образом, чтобы обеспечить сохранность наибольшего их числа в процессе производства строительных работ на площадке.
В зависимости от назначения строительной сетки и типа строящегося объекта длину стороны квадрата сетки принимают от 100 до 400 м. Наибольшее распространение получила сетка со стороной 200 м. В цеховых условиях для расстановки технологического оборудования сетку проектируют со стороной 10...20 м.
При создании строительной сетки используют частную прямоугольную систему координат. Начало этой системы выбирают таким образом, чтобы все пункты строительной сетки имели положительные значения абсцисс и ординат.
Требования к точности построения строительной сетки определяют исходя из ее назначения. Опыт строительства крупных промышленных комплексов показывает, что в большинстве случаев для выполнения основных разбивочных работ и исполнительных топографических съемок в масштабе 1:500 погрешности во взаимном положении смежных пунктов строительной сетки в среднем должны составлять 1:10000 или 2 см для расстояний между ними в 200 м. Прямые углы сетки должны быть построены со средней квадратической погрешностью 20".
Вынос в натуру строительной сетки с соблюдением (в пределах заданной точности) намеченных мест расположения ее вершин производят в несколько этапов.
Первоначально выносят в натуру исходные направления. На одном из них выбирают две точки A и В (рис. 2.4.1), координаты которых определяют графически и, используя координаты пунктов плановой основы, как правило имеющихся в районе строительства, решают обратные геодезические задачи и вычисляют полярные координаты S1, и S 2 и β1 . и β 2.
Для исключения грубых ошибок целесообразно вынести в натуру третью точку С После закрепления точек А, В и С на местности измеряют угол ВАС, по отклонению которого от 90° можно судить о точности выполненных работ.

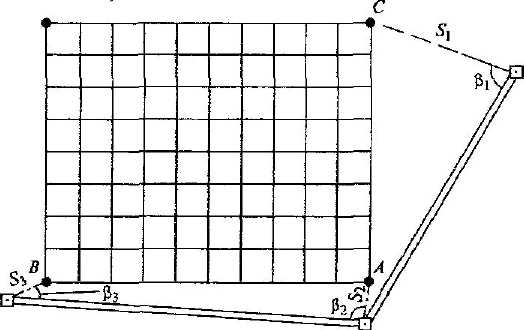

Рис. 2.4.1. Схема выноса в натуру исходных направлении строительной сетки
Tax как координаты точек А, В, С определялись по генеральному плану графически, то точность их выноса в натуру составит около 0,2... 0,3 мм на плане. Но это не играет существенной роли, так как на эту величину сместится весь комплекс проектируемых сооружений.
Однако таким способом нельзя выносить в натуру строительную сетку при реконструкции или расширении строящегося предприятия. В этом случае новую строительную сетку следует развивать как продолжение существующей. Если знаки построенной (старой) сетки не сохранились, следует восстановить на местности основные оси существующих цехов или установок, с которыми технологически связаны вновь создаваемые сооружения, и уже от них (как от исходных направлений) разбивать новую строительную сетку.
Определив на местности несколько точек строительной сетки (не мене трех ) задающих ее направление, выносят остальные точки. Обычно данную операцию выполняют в четыре этапа.
На первом этапе на местности с помощью теодолитного хода, полярным способом или другими геодезическими способами выносятся и закрепляются временными знаками (деревянными колышками, откраской) места закладки знаков строительной сетки (точность выноски ~ 5 см).
На втором этапе выполняется закладка знаков строительной сетки. Для этого каждый временный знак закрепляют с помощью четырех диаметрально расположенных (под углами 0°,90°, 180°,270°) колышек расположенных на расстоянии ~ 2 м от временного знака, центры их отмечают гвоздями, забитыми в колья до половины. (Центры этих кольев отмечают так, чтобы пересечение проволок диаметрально натянутых через диаметрально расположенные точки проходило через временные точки. Далее происходит закладка монолита с плоской площадкой (плитой) для выноса окончательного положения знака. (рис.2.4.2).
На третьем этапе одним из методов, например полигонометрия 1-го разряда определяют точные координаты закрепленных временных точек. Сличая данные координаты с заданными вычисляют элементы редукции и выполняют редуцирование точек.
На четвертом этапе выполняют контрольные угловые и линейные измерения. При построении сети с точностью полигонометрии 1 разряда отклонения углов от 90°не должно превышать 15'' , а относительная ошибка стороны не более 1:10 000.
По пунктам строительной сетки прокладывают ходы нивелирования III и IV классов. В этом случае строительная сетка служит высотной основой.
