2.7 Оформление чертежа поковки

Поковку изображают в том положении, которое она занимает в штампе. Масштаб изображения 1:1. Исключения (М1:2, М2:5) допускается только для поковок простой формы или имеющих размеры более 750 мм. Однако сложные сечения вычерчивают в натуральную величину.

Контуры готовой детали вычерчивают тонкой сплошной линией для иллюстрации припусков и напусков, а размеры проставляют частично в скобках под размерами поковки.

Таблица 7

Технические требования на изготовление поковок

Вид требования

Параметр требования

Термообработка и твердость Поковки Допускаемая величина Остатков заусенцев Допускаемая величина смещения штампов Допускаемая глубина внешних дефектов Допуск взаимного расположения поверхностей Способ очистки поверхностей от окалины Точность изготовления поковки

Термообработка – …, твердость… Сталь 40 – нормализация, НВ 197; сталь 45 – отжиг, НВ 207; 40Х – отжиг, НВ 217; 18ХГТ – Нормализация, НВ 207; 12ХН3А – нормализация, 200 Остатки заусенцев по периметру среза до … (см.табл.4) Смещение до линии разъема штампа до … (см.табл.4) на обрабатываемых поверхностях допускаются внешние дефекты не более 50% припуска на обработку Отклонение от соосности отверстия Ø ……относительно Ø …… до ….… (При наибольшем размере поковки до 160 мм – 1,5 мм, свыше 160 мм – 2,0 мм) Очистка от окалины - … (выбрать: дробеструйная или пескоструйная) Класс точности поковки …

Размеры поковки с допусками проставляют от установочных баз для обработки резанием с учетом удобства контроля поковки шаблонами и проверки припусков на чертеже. Избегают простановку размеров от линии разъема, если она не совпадает с осевой. Размерные линии для поверхностей с уклонами проводят от вершин углов.

Технические требования, предъявляемые к поковке, располагают над основной надписью чертежа без заголовка в порядке, указанном в табл.7.

3. Профиль рабочей полости штампа

Конфигурации рабочей части полости штампов для открытой и закрытой штамповки на молоте и КГШП показаны на рис.1, профиль и размеры облойных канавок – на рис.5 и в табл.8, профиль и размеры замка закрытого штампа – в табл.9.

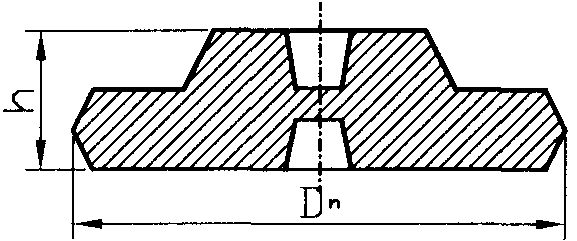

Основной конструктивный параметр облойной канавки, толщину облоя h₀, рассчитывают для круглых в плане поковок по формуле

, (3)

где D_п - диаметр поковки в мм, а для некруглых в плане поковок

,

где F_n – площадь проекции поковки в плане, мм².

Полученные значения h₀ округляем до ближайшего большего (табл. 8) и в соответствии с принятым значениям h₀ определяем остальные размеры облойной канавки.

Таблица 8

Размеры (мм) облойной канавки

	h0 мм	h1 мм	B Мм	b1 мм	Радиус R при глубине h ручья (свыше-до), мм
					До 20	20-40
	1,0 1,6 2,0 3,3 4,0	3,0 3,5 4,0 5,0 6,0	7 8 9 10 11	22 22 25 28 30	1,0 1,5 2,0 2,0 2,0	1,0 1,0 1,5 1,5 1,5

Основным конструктивным параметром замка является глубина ручья h, остальные назначают согласно табл.9.

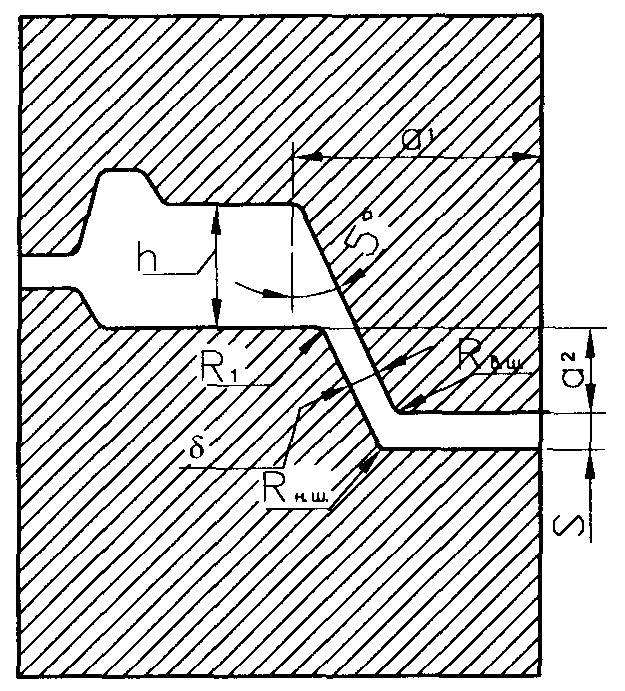

Таблица 9

Конструкция и размеры замка закрытого штампа

	Конструктивные параметры	Размеры
		в долях h	в мм
	а1	1,5	-
	а2	1	-
		-	0,2-0,6
	R1	-	
	Rв.ш.	-	8-10
	Rн.ш.	-	5-6
	S для КГШП	-	
	S для молота	-	0

Размеры рабочей полости штампа должны быть увеличены на 1,5% (1,015) с учетом того, что штамповке подвергают нагретую заготовку. Размеры по высоте штампа проставляют от плоскости разъема.
