Экг при острых миокардитах

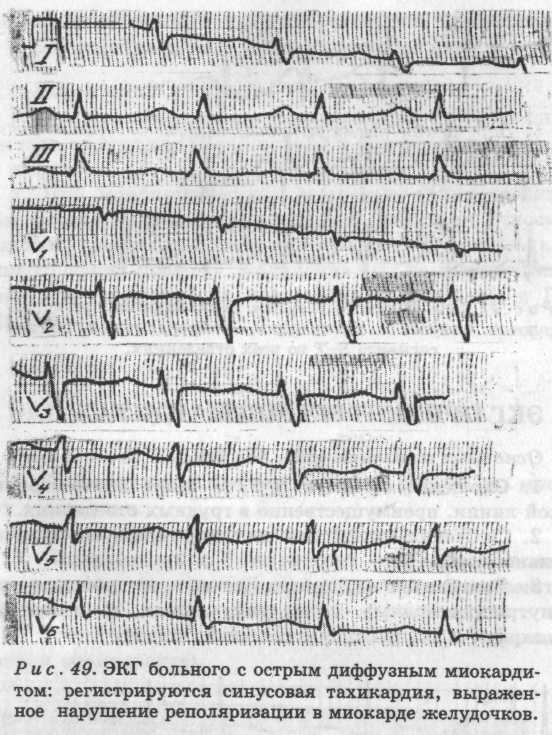

Основные признаки (рис. 48, 49):
1. Смещение сегмента R(S)-T ниже изоэлектриче-ской линии, преимущественно в грудных отведениях.
2. Снижение амплитуды или формирование отрицательного зубца Т.
3. Различные нарушения ритма и проводимости (внутрипредсердные, синоаурикулярные, атриовентри-кулярные и внутрижелудочковые блокады).
Экг при первичных кардиомиопатиях
Дилатационная кардиомиопатия

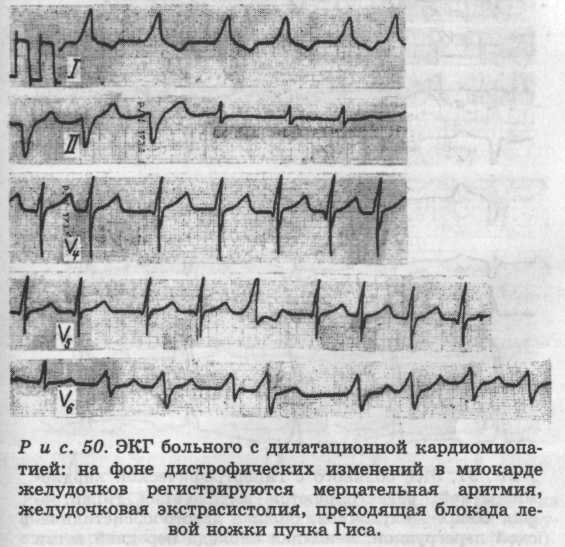

Основные ЭКГ-признаки (рис. 50):
1. Гипертрофия левого желудочка и левого предсердия или сочетанное увеличение обоих предсердий и желудочков.
2. Нередко наличие патологического зубца Q.
3. Смещение сегмента R(S)-T выше или ниже изолинии.
4. Изменение зубца Т (инверсия, снижение его амплитуды).
5. Нарушения ритма и проводимости: экстрасистолия, мерцательная аритмия, блокады ножек пучка Гиса.
Гипертрофическая кардиомиопатия

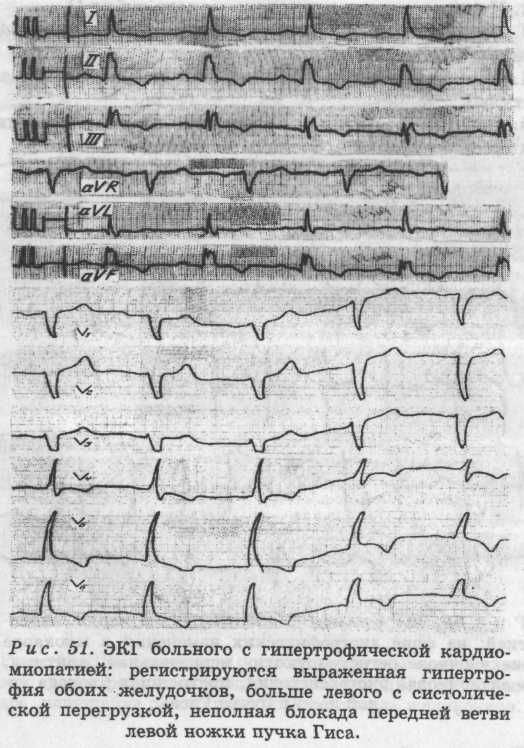

Основные ЭКГ-признаки (рис. 51):
1. Различные нарушения ритма и проводимости.
2. Гипертрофия левого желудочка.
3. Гипертрофия межжелудочковой перегородки (глубокий, но не широкий зубец Q в отведения V1 -V6, aVL).
4. Смещение сегмента R(S)-T вниз или вверх от изолинии и изменение зубца Т (снижение его амплитуды и инверсия).
Экг при миокардиодистрофиях Алкогольная миокардиодистрофия

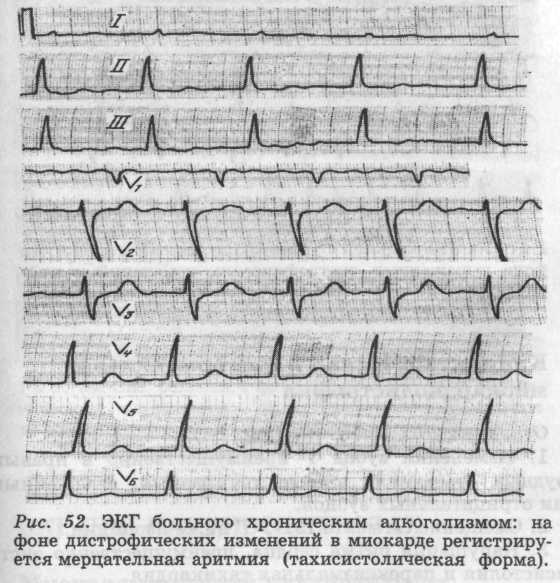

Основные ЭКГ-признаки (рис. 52):
1. P-pulmonale в отведениях //, III, aVF.
2. Высокие остроконечные зубцы Т в грудных отведениях, преимущественно правых.
3. В далеко зашедших случаях сглаженные или отрицательные зубцы Т в III и грудных отведениях.
4. Различные нарушения ритма и проводимости: синусовая тахикардия, синусовая брадикардия, экстра-систолия, трепетание и мерцание предсердий, паро-ксизмальная тахикардия, внутрипредсердные блокады.
Тиреотоксическая миокардиодистрофия

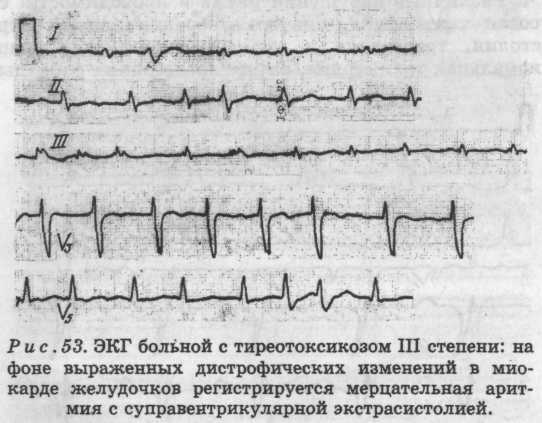

Основные ЭКГ-признаки (рис. 53):
1. В начальных стадиях заболевания - увеличение амплитуды зубцов Р и Т во II и /77 стандартных отведениях, увеличение зубца Т в грудных отведениях.
2. Смещение книзу сегмента R(S)-T в грудных отведениях и появление сглаженного, двухфазного или отрицательного зубца Т.
3. Нарушения ритма сердца: синусовая тахикардия, мерцательная аритмия.
Климактерическая и дисгормональная миокардиодистрофия

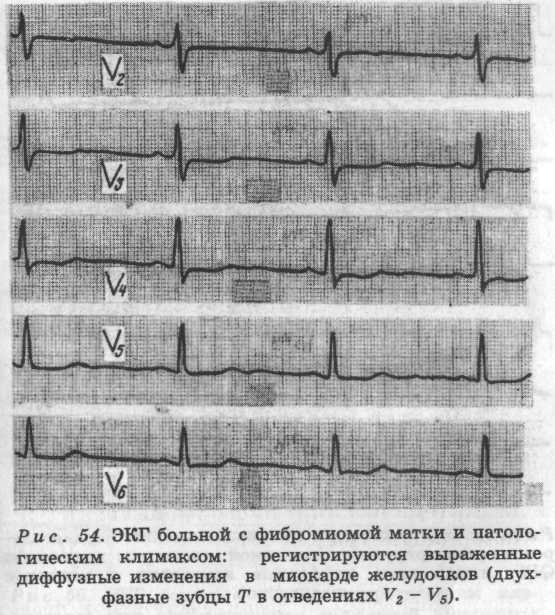

Основные ЭКГ-признаки (рис. 54):
1. Изменения зубца Т преимущественно в правых грудных отведениях в виде двухфазных, сглаженных или отрицательных зубцов.
2. Смещение сегмента R(S)-T ниже изолинии.
3. Нарушения ритма сердца, преимущественно экст-расистолия и пароксизмальная тахикардия.
ЭКГ при кардиосклерозах
Миокардитический кардиосклероз

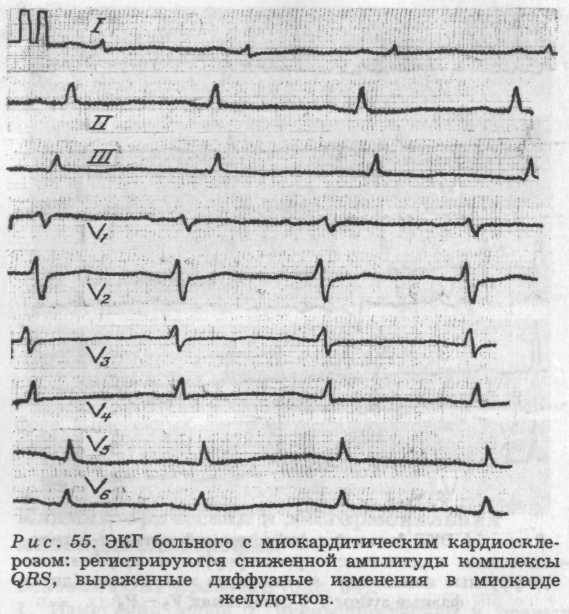

Основные ЭКГ- признаки (рис. 55):
1. Снижение вольтажа зубцов ЭКГ.
2. Удлинение интервалов P-Q и Q-T.
3. Смещение вниз сегмента R(S)-T.
4. Снижение амплитуды и инверсия зубца Т.
5. Признаки синоаурикулярной, АВ-блокады, внут-рижелудочковых блокад.
6. Нарушения ритма сердца: экстрасистолия, мерцательная аритмия.
Атеросклеротический кардиосклероз

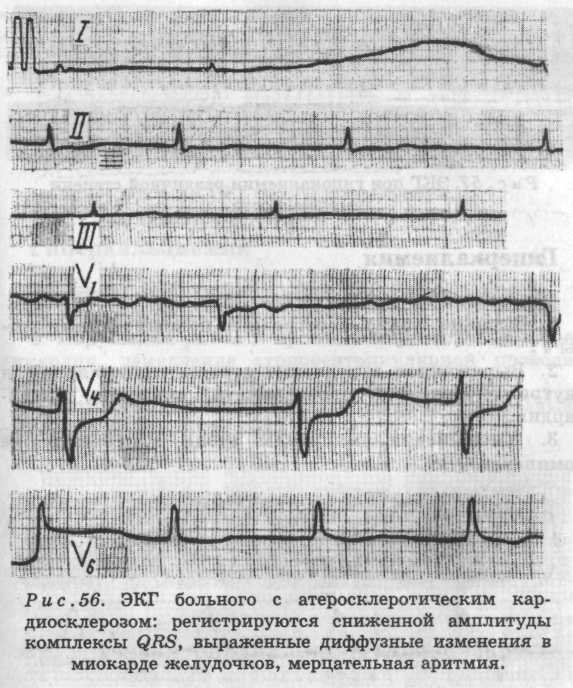

Основные ЭКГ-признаки (рис. 56):
1. Изменение всех компонентов ЭКГ: уширение и зазубренность зубцов Р, Q, R, S, комплекса QRS, снижение вольтажа.
2. Смещение книзу от изоэлектрической линии сегмента R(S)-T.
3. Инвертирование зубца Г.
4. Глубокие и широкие зубцы Q или QS (после транс-муральных поражений сердца).
5. Нарушения ритма и проводимости: экстрасистолия, мерцательная аритмия, блокады проводящей системы на различных уровнях.
ЭКГ при нарушениях электролитного обмена
Гипокалиемия

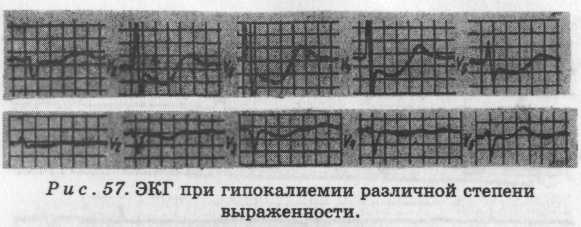

Основные ЭКГ-признаки (рис. 57):
1. Уплощение и инверсия зубца Т.
2. Депрессия сегмента R(S)-T.
3. Нарушения ритма.
4. Увеличение амплитуды зубца U.
Гиперкалиемия

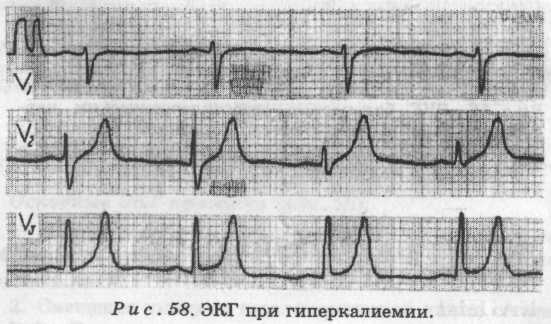

Основные ЭКГ-признаки (рис. 58):
1. Высокие, узкие, заостренные положительные зубцы Т.
2. Выраженное замедление атриовентрикулярной и внутрижелудочковой проводимости, синусовая бради-кардия.
3. Уменьшение амплитуды зубца Р, расширение комплекса QRS.
Гипокальциемия

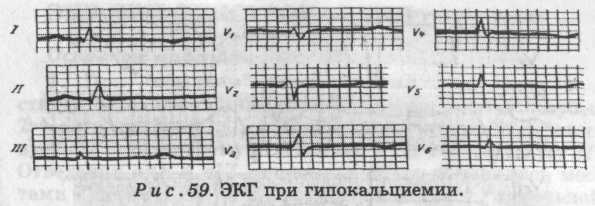

Основные ЭКГ-признаки (рис. 59):
1. Удлинение интервала Q-T, укорочение интервала P-Q.
2. Снижение амплитуды зубца Т.
Гиперкальциемия

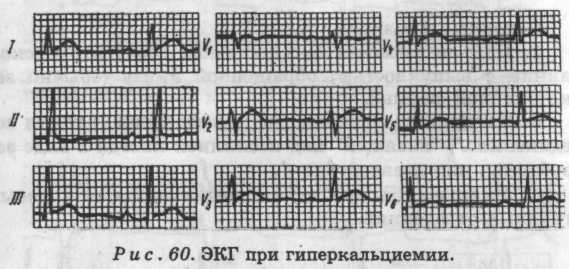

Основные ЭКГ-признаки (рис. 60):
1. Укорочение интервала Q-T.
2. Нарушения ритма и проводимости: синусовая бра-дикардия, замедление атриовентрикулярной проводимости.
3. Изменения зубца Г (отрицательный, двухфазный, сниженный, закругленный).
ЭКГ при дигиталисной интоксикации

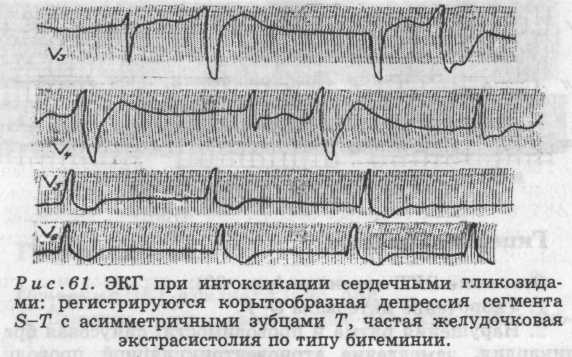

Основные признаки (рис. 61):
1. Корытообразное смещение сегмента R(S)-T ниже изоэлектрической линии в левых грудных отведениях.
2. Двухфазный ( - + ) или отрицательный зубец Т.
3. Нарушения ритма и проводимости: экстрасисто-лия (бигеминия, тригеминия), синусовая брадикардия, АВ-блокады.
ЭКГ- синдром ранней реполяризации желудочков

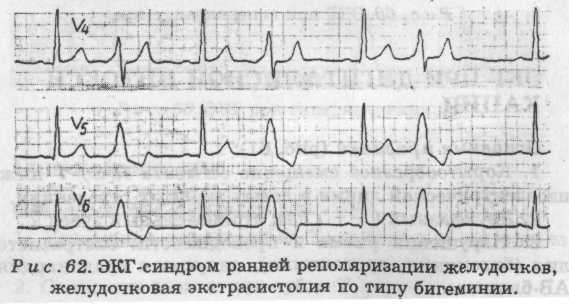

Основные признаки (рис. 62):
1. Подъем сегмента R(S)-T выше изоэлектрической линии с выпуклостью, обращенной книзу (обычно закругленной формы).
2. Наличие на нисходящем колене зубца R точки соединения J, "висящей" над изолинией иногда в виде зазубрины, или псевдозубца r'.
3.
Уменьшение или исчезновение зубца S
в левых грудных отведениях.
