В3.32 Главная дуга монокока

В3.32.1

Главная дуга должна быть изготовлена из одной неразрезной замкнутой стальной трубы согласно пункту В3.3.1 и опускаться до низа монокока

В3.32.2

Главная дуга должна механически присоединяться к монококу в верхних, нижних и промежуточных точках так, что бы обеспечить эквивалентность (стандартной рамной конструкции).

В3.32.3

Установочные пластины приваренные к основным дугам должны быть изготовлены как минимум из стали толщиной 2мм (0.08 дюйма).

В3.32.4

Соединения монокока и главной дуги должны соответствовать пункту В3.36.

В3.33 Передняя дуга монокока

В3.33.1

Не допускается изготавливать переднюю дугу из композитных материалов. Смотри пункт В3.26 с общими требованиями, которые применимы ко всем элементам монокока.

В3.33.2

Соединения монокока и передней дуги должны соответствовать пункту В3.36.

В3.34 Распорки главной и передней дуг монокока

В3.34.1

Смотри пункт В3.26 с общими требованиями, которые применимы ко всем элементам монокока. В3.34.2

Соединения монокока и трубчатых распорок передней и главной дуг должны соответствовать пункту В3.36.

В3.35 Крепление деформируемого элемента монокока

Крепление деформируемого элемента к монококу должно быть описано в Свидетельстве конструктивного соответствия (SEF), пункт В3.8 Регламента, где должно быть показано что оно эквивалентно четырем (4) болтам М8 8.8-ого класса (или 5/16 дюйма 5-ого класса).

В3.36 Передняя перегородка монокока

Смотри пункт В3.26 основных требований предъявляемых к монококу и пункт В3.20.6 определяющий альтернативную конструкцию перегородки.

В3.37 Крепления к монококу

В3.37.1

Любая точка крепления монокока и других элементов основной конструкции должна быть способна выдержать нагрузку в 30 кН в любом направлении.

В3.37.2

Материал, установочные пластины, опорные пластины и вклейки должны иметь значительную площадь среза, площадь поперечного сечения сварного шва и прочность, что бы выдержать приложенную нагрузку в 30 кН в любом направлении. Предполагается, что данные полученные при испытании на срез по периметру (пункт В3.31.3) будут использованы для определения необходимой площади среза.

В3.37.3

Любая точка соединения должна быть закреплена двумя болтами М8 8.8-ого класса (или 5/16 дюйма 5-ого класса).

В3.37.4

Каждая точка крепления должна иметь опорную стальную пластину, толщиной не менее 2 мм. Альтернативные материалы могут использоваться для опорных пластин только при доказанном соответствии стальной пластине.

В3.37.5

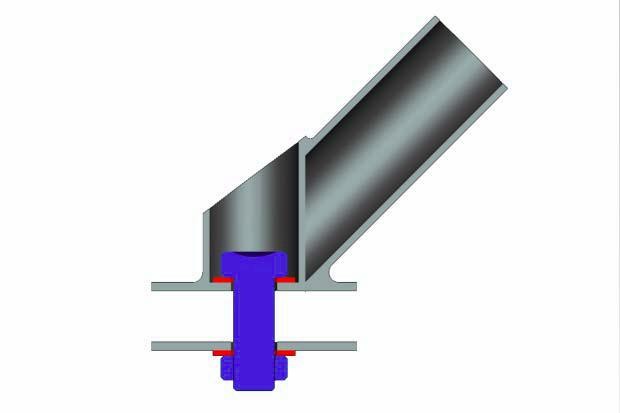

Для крепления распорок главной и передней дуг, опор распорок главной дуги возможно использование 10мм болтов 8.8-ого класса (3/8 дюйма 5-ого класса), как единственная альтернатива указанным в пункте В3.36.3, в случае если болт находиться на осевой линии трубы как показано на рисунке ниже.

В3.37.6

Не допускается смятие внутреннего наполнителя в монококе. В3.37.7

Распорки главной дуги, прикрепленные к монококу (то есть не приваренные к заднему подрамнику) рассматриваются как “прикрепленные механически” и должны соответствовать пункту В3.16 Регламента.
