В3.28 Испытания образца материала для монокока

Команда должна изготовить представительный участок боковой защитной поверхности монокока в виде плоской секции и произвести 3-х точечный тест на изгиб этой панели. Они должны показать в физическом тесте, что секция размером 200мм на 500мм (7.9 на 19.7 дюйма) имеет, как минимум, схожие характеристики, что и базовая стальная труба боковой защитной структуры (Смотри пункт В3.3.1 Основные стальные профили) по показателям жесткости при изгибе и две стальные трубы боковой защитной структуры по пределу текучести (условному) и пределу прочности. Данные этого теста и фотографии со схемами испытуемых образцов должны быть включены в свидетельство конструктивного соответствия (SEF). Образец для испытаний должен быть представлен технической комиссии. Если испытуемый образец не отвечает этим требованиям, то боковая защитная поверхность монокока должна быть соответствующим образом усилена.

Примечание: Если необходимо, предлагаем командам выполнить аналогичный тест для базовой стальной трубы, что бы учесть различные погрешности в испытательном оборудовании.

В3.29 Передняя перегородка монокока

Смотреть главу В3.26 с общими требованиями, которые применяются к любой части монокока. В дополнение, когда она представляет собой плоскую стенку коэффициент сопротивления изгибу в любой вертикальной или поперечной оси должен быть эквивалентен конструкции из труб описанной в пункте В3.18. Кроме того передняя перегородка которая служит опорой для деформируемого элемента должна иметь прочность на сдвиг по периметру эквивалентную стальной пластине толщиной 1.5 мм.

В3.30 Опоры передней перегородки монокока

В3.30.1

Дополнительно для доказательства достаточной прочности монокока, он (монокок) должен иметь коэффициент сопротивления при изгибе равный суммарному коэффициенту сопротивления шести базовых труб, которые он заменяет.

В3.30.2

Коэффициент сопротивления при изгибе вертикальной поверхности опор передней перегородки должен быть равен как минимум коэффициенту сопротивления одной базовой стальной трубы, которую он заменяет при вычислениях, в соответствии с пунктом В3.27 Коэффициент сопротивления при изгибе для монокока.

В3.30.3

Прочность на сдвиг по периметру материала монокока в районе опоры передней перегородки должна составлять как минимум 4 кН (880 фунтов) на участок диаметром 25 мм (1 дюйм). Это должно быть доказано с помощью измерения силы необходимой для проталкивания или

протягивания 25мм объекта (индентора) через образец материала, а результаты должны быть указаны в свидетельстве конструктивного соответствия (SEF).

В3.31 Боковые стороны монокока

В3.31.1

Дополнительно для доказательства достаточной прочности монокока, боковые стороны монокока должены иметь коэффициент сопротивления при изгибе равный суммарному коэффициенту сопротивления трех базовых труб, которые он заменяет.

В3.31.2

Боковые части монокока между верхней поверхностью пола и высотой 350мм (13.8 дюймов) над уровнем земли (боковая защитная зона) должны иметь коэффициент сопротивления при изгибе как минимум равный 50% от суммарного коэффициента сопротивления трех базовых стальных труб, которые он заменяет, при вычислениях в соответствии с пунктом В3.27 Коэффициент сопротивления при изгибе для монокока.

В3.31.3

Предел прочности на сдвиг по периметру материала монокока должен быть как минимум 7.5 кН (1700 фунтов) для секции имеющей диаметр 25мм (1 дюйм). Это должно быть доказано испытаниями по измерению силы, необходимой для протягивания или проталкивания объекта диаметром 25мм (1 дюйм) через образец материала монокока и результаты должны быть включены в свидетельство конструктивного соответствия (SEF).

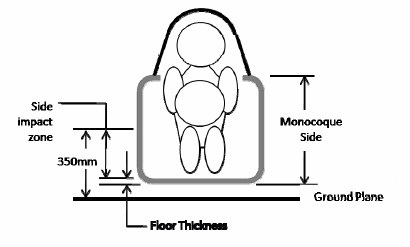

К рисунку:

Side Impact zone – Зона боковой защиты Floor Thickness – Толщина пола Monocoque Side – Боковая часть монокока

Ground Plane – Уровень поверхности земли
