Вариант 3
Винт (рисунок 11, таблица 3) изготавливается на токарно-револьверном автомате модели 1Б140. Переходы 1 – 3, 5, 6 (приложение 10) осуществляется револьверным суппортом, переход 4 – револьверным, передним и задним поперечными суппортами, переход 7 – вертикальным суппортом. Винт изготавливается по 10 квалитету с параметрами шероховатости Ra = 0.4…0.63 мкм. Результаты расчёта наладки сводятся в карту наладки, составленную по формуле приложения 11.

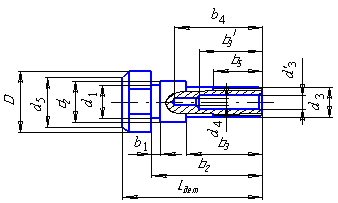

Рисунок 11 – Винт
Таблица 3
Размеры и материал детали «Винт»
Параметры |
исходные данные |
|||||||||||||||||
последние цифры шифра |
||||||||||||||||||
40-41 |
42-43 |
44-45 |
46-47 |
48-49 |
50-51 |
52-53 |
54-55 |
56-57 |
58-59 |
|||||||||
D, мм |
16,2 |
21,9 |
24,2 |
25,4 |
27,7 |
28,9 |
30,0 |
32,3 |
34,6 |
39,3 |
||||||||
, мм |
10,5 |
13,5 |
17,5 |
18,5 |
19,5 |
20,5 |
21,5 |
22,5 |
23,5 |
24,5 |
||||||||
, мм |
11 |
14 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
||||||||
, мм |
М10х1 |
М12х1 |
М16х 1,5 |
М16х2 |
М18х1,5 |
М18х2 |
М20х1,5 |
М20х2,5 |
М24х2 |
М24х3 |
||||||||
|
6 |
7 |
8 |
9 |
10 |
11 |
12 |
12 |
12 |
12 |
||||||||
, мм |
5 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
10 |
10 |
||||||||
, мм |
13,8 |
19,6 |
21,9 |
22,6 |
25,4 |
26,3 |
27,5 |
29,2 |
31,2 |
35,7 |
||||||||
, мм |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
||||||||
, мм |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
||||||||
, мм |
16 |
18 |
22 |
27 |
31 |
36 |
40 |
44 |
47 |
52 |
||||||||
, мм |
9 |
12 |
14 |
18 |
20 |
24 |
28 |
34 |
37 |
42 |
||||||||
|
5 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
||||||||
|
12 |
15 |
20 |
22 |
25 |
30 |
32 |
35 |
39 |
50 |
||||||||
,мм |
6 |
9 |
10 |
13 |
16 |
18 |
24 |
28 |
32 |
36 |
||||||||
|
28 |
33 |
38 |
43 |
48 |
53 |
58 |
63 |
68 |
73 |
||||||||
|
62 |
62 |
62 |
62 |
62 |
62 |
62 |
62 |
62 |
62 |
||||||||
|
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
35 |
35 |
||||||||
|
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
35 |
35 |
||||||||
|
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
||||||||
|
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
||||||||
С, мм |
71 |
71 |
71 |
71 |
71 |
86 |
86 |
86 |
95 |
100 |
||||||||
Е, мм |
56 |
71 |
71 |
71 |
71 |
86 |
86 |
90 |
95 |
100 |
||||||||
Окончание таблицы 3 |
||||||||||||||||||
Параметры |
исходные данные |
|||||||||||||||||
последние цифры шифра |
||||||||||||||||||
40-41 |
42-43 |
44-45 |
46-47 |
48-49 |
50-51 |
52-53 |
54-55 |
56-57 |
58-59 |
|||||||||
F, мм |
54,7 |
69 |
68,3 |
65,6 |
64,9 |
77,2 |
74,5 |
73,5 |
76,5 |
77,5 |
||||||||
Q, мм |
61,4 |
82,4 |
71,7 |
74 |
77,3 |
97,6 |
99,9 |
102,9 |
106,9 |
117,9 |
||||||||
P, мм |
67 |
67 |
67 |
67 |
67 |
67 |
77 |
77 |
77 |
77 |
||||||||
T, мм |
71 |
71 |
56 |
71 |
71 |
71 |
71 |
86 |
86 |
86 |
||||||||
Материал заготовки |
Сталь |
Алюминий |
Латунь |
|||||||||||||||
А12 |
А20 |
35 |
45 |
С |
K |
20 |
Ал |
Т |
М |
|||||||||
,
