12. Протоколы модуляции.
Способы модуляции:
Частотная.
«+» - высокая помехоустойчивость
«-» - неэконосно расходуется полоса частот.
Относительная фазовая(ФМ).(дифференциально-фазовая, разностно-фазовая)
«-» - при одновременной смене символов в обоих каналах модулятора в сигнале происходит скачок фазы на 1800 , который вызывает паразитную амплитудную модуляцию огибающую сигнала и приводит к увеличению энергии боковых полос. Чтобы избежать скачков, используется ФМ со сдвигом.

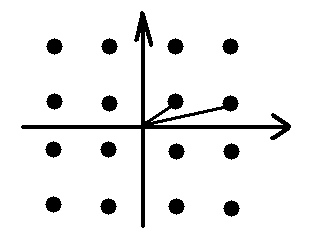

К
вадратурно-амплитудная
модуляция (КАМ). Изменяется фаза и
амплитуда сигнала.
По сравнению с ФМ:
При равном числе точек созвездия спектры сигналов одинаковы
При большом количестве точек сигнала сист. КАМ имеют лучшие характеристики, чем системы ФМ.
Сигнально-кодовые констуркции.(трелис модуляция). Используется сверточное кодирование.
Суть: для каждой точки выполняется передача со сверточным кодированием. Используется 3 информационных бита 000 и 1 проверочный.
Трелис модуляция увеличивает на (3-6) Дб помехозащищенность.
13. Протоколы исправ. Ошибок. Форматы кадров. Способы обнар. Ошибок.
В системе с обратной связью применяются процедуры обнаружения ошибок и переспроса с автоматическим запросом повторения (АЗП – ARQ).
Формат
кадра протокола с исправлением ошибок:
Характерно:
Кодонезависимость(бит-стаффинг)
Используется еще 2 сигнала, кроме уникальной флаговой комбинации:
Сигнал аварийного завершения (состоит из последовательности единиц, количество которых >6, но < 15. Формируется в исключительной ситуации.)
Сигнал покоя канала (последовательность из 15 и более единиц), в полудуплексном режиме передачи используется для изменения направления передачи.
Способы обнаружения ошибок:
Посимвольный контроль четности.
Побочный контроль четности
Расчет контрольной суммы.
Контроль циклически избыточным кодом.
Характеристики:
Называется поперечным
Используется 2 типа контроля:
На четность
На нечетность.
«+» прост в программной и аппаратной реализации.
«-» низкоэффективный метод обнаружения ошибок.
Называется продольный
Считается , что известно число передаваемых в блоке битов.
«+» большие возможности по обнаружению и корректировке ошибок.
«-» --- не обнаруживаются некоторые типы ошибок, например: групповые.
--- Трудно организовать эффективное аппаратное решение.
Нет четкого определения алгоритма.
Сумма всех байт блока дан. По модулю 256.
Код Абромсана.
Контроль циклическим избыточным кодом.
Образующий
полином:
(x+1) –для контроля паритета (проверка всех нелинейных искажений)
Свойства CRC:
Все ошибки кратности 3 или меньше обнаруживаются.
Все ошибки нечетной кратности обнаруживаются
Все пакеты ошибок длинной r или меньшей обнаруживаются
Доля не обнаруженных пакетов ошибок длины r+1 составляет
Основные образующие полиномы:
-
используется в сетях ISDN
(цифровые сети интеграции услуг).
-
используется в сетях ATM.
применяется в стандарте V.42,
а так же применяется в архиватарах.И тд.
CRC-16 – обнаруживает одиночные, двойные и групповые ошибки длины не больше 16, обнаруживает нечетное число изолированных ошибок с вероятностью 99,9969%.
