6 Розрахунок освітлення насосної станції

Розміри насосної камери визначають виходячи із геометричних розмірів насосів: довжина А=19 м, ширина B=13 м, висота Н=8 м.

Розрахунок освітлення ведеться методом світлового потоку. Приміщення за умовою сухе та чисте, коефіцієнт відбиття: від стелі – 0,7; від стін – 0,5; від підлоги – 0,1. Норма освітлення згідно [3], Е=150 лк, коефіцієнт запасу для дугових ртутних люмінесцентних ламп, зі світловим потоком 19000 лм, приймаємо 1,5.

Світловий потік однієї лампи знаходиться за формулою:

(6.1)

де Е_min – мінімальна освітленість, лк;

S – освітлювальна площа;

К_З – коефіцієнт запасу, враховує старіння світильників;

Z – коефіцієнт нерівномірності освітлення, 1,1-1,15;

– коефіцієнт використання світлового потоку.

Знаходимо площу освітлення:

м²

Висота підвісу світильника знаходиться за формулою:

(6.2)

де h_P – робоча висота, 0,8 м;

h_С – висота підвісу світильників,

Згідно (6.2) h=8-0,8-1,45=5,75 м.

Знаходимо індекс приміщення:

.

По таблиці 9-14 [4] знаходимо коефіцієнт використання =0,79.

Згідно (6.1) знаходимо світловий потік однієї лампи(Приймаємо 6 ламп):

Для обираємо лампи ДРЛ-400 зі світловим потоком 19000 лм і світильники типу РСП 0,5 400/ДОЗ з даними: U_Л=135 В, І_Р=3,25 А, І_П=7,15А.

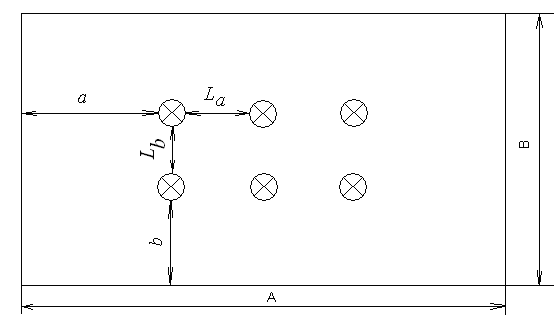

6 ламп розташовуємо за наступною схемою (рис. 6.1).

Розміщуємо світильники в два ряди, по три світильники в кожному.

Відстань від стіни до першої лампи:

,

де - відстань між лампами, 6,5 м;

м,

Відстань від першого ряду до стіни:

,

де - відстань між рядами, 6,5 м;

- кількість рядів, 2.

м.

Рисунок 6.1 – Схема розміщення світильників

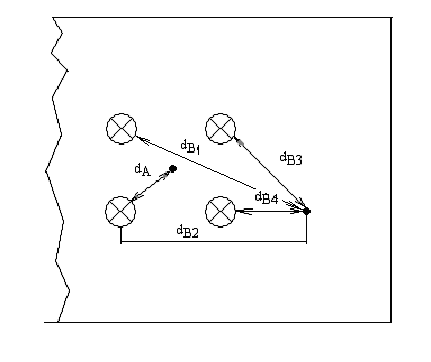

Виконаємо перевірку використовуючи точковий метод згідно рис. 6.2.

Рисунок 6.2 – Характерні точки для перевірки освітленості.

Фіктивну освітленість знаходять за формулою:

(6.3)

де - світловий потік одного світильника. лм;

- коефіцієнт додаткової освітленості, що враховує дію віддалених світильників, не врахованих у складовій .

n – кількість врахованих світильників;

- коефіцієнт запасу;

- сума умовних освітленостей, розрахованих при умовному потоці лампи в кожному світильнику (1000 лм) для кожної точки, значення коефіцієнтів для розрахункових точок занесемо в таблицю 6.1.

Таблиця 6.1 – Значення умовної освітленості (Д2)

Точка	№ світильника	Відстань d, м	Умовне освітлення
			Від 1 світ	Від 4 світ
А	1,2,3,4	4,596	2,6	10,4
В	1 2 3 4	11,02 8,9 6,93 2,4	0,7 1,4 2,23 5,92	10,25

Згідно формули (6.3) знаходимо фіктивну освітленість для розрахункових точок:

а) що на 2,8% більше необхідної;

б) , що на 2,5% більше необхідної.

Визначаємо потужність освітлення:

,

де - потужність одного світильника, 400 Вт;

Вт.

Реактивну потужність освітлення визначимо за наступною формулою:

,

де - коефіцієнт потужності, 0,62

Вар;

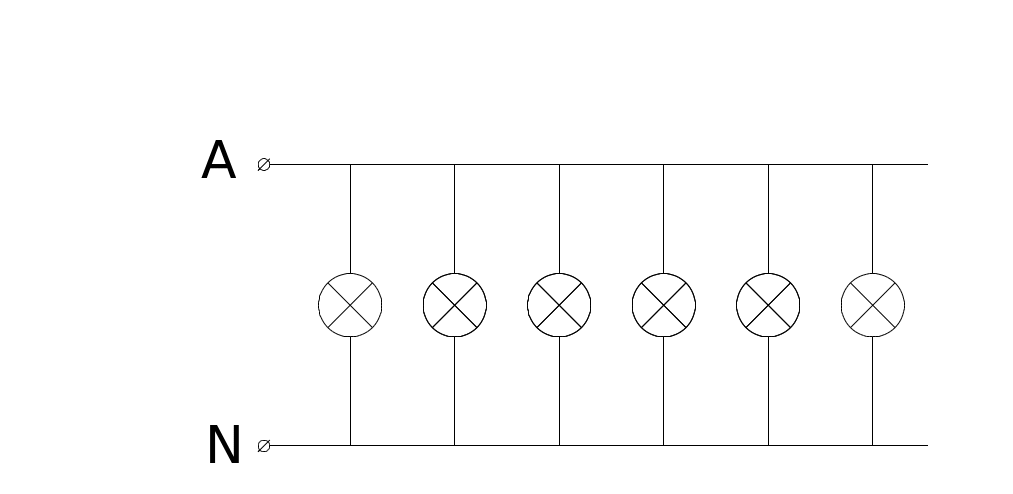

Схема живлення освітлення представлена на рисунку 6.3.

Рисунок 6.3 – Схема живлення освітлення
