Синхронные генераторы
Генерирование и распределение электрической энергии на современных судах, как правило, осуществляется на переменном токе. Даже в тех случаях, когда значительную часть судовой электрической нагрузки составляют потребители постоянного тока, их питание обеспечивается преобразователями переменного тока в постоянный. Поэтому основным типом современных судовых источников электрической энергии являются источники переменного тока.

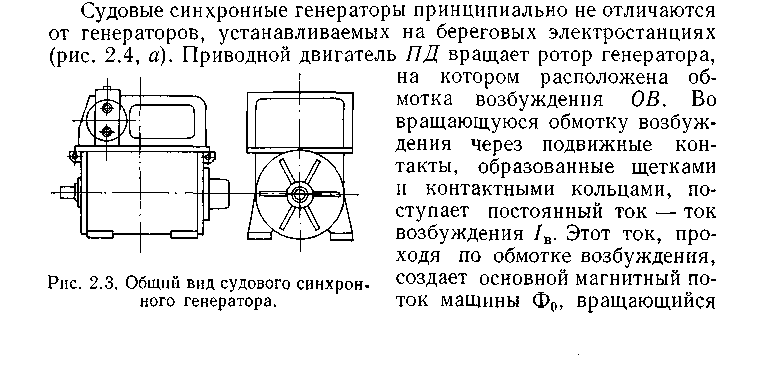

На судах отечественного морского флота используется несколько серий судовых синхронных генераторов с мощностями в диапазоне от десятков киловатт до единиц мегаватт: МСК, МСС, ГСС, ГМС, ТМВ и др., которые выполняются на напряжение 230 или 400 В с частотой 50 Гц. Номинальные частоты вращения генераторов могут быть 500, 750, 1000, 1500 и 3000 об/мин. Основные технические данные судовых генераторов серии МСК даны в табл. 2.2. Общий вид судового синхронного генератора показан на рис. 2.3.
В некоторых типах генераторов, в частности в генераторах серии ТК2, применяется жидкостное охлаждение обмоток, являющееся более сложным, но и более эффективным, чем воздушное, и способствующим улучшению массогабаритных показателей генераторов.
Обычно у судовых генераторов, так же, как и у общепромышленных, трехфазная обмотка переменного тока располагается на статоре, а обмотка постоянного тока (обмотка возбуждения) — на роторе. Однако есть типы судовых генераторов малой мощности (например, серии ЕСС), у которых принято обратное расположение обмоток (такие генераторы называются обращенными) .
Важнейшим фактором, влияющим на все характеристики генератора, в том числе и на его конструкцию, является способ Возбуждения генератора — способ получения, регулирования и передачи в обмотку возбуждения тока Возбуждения.

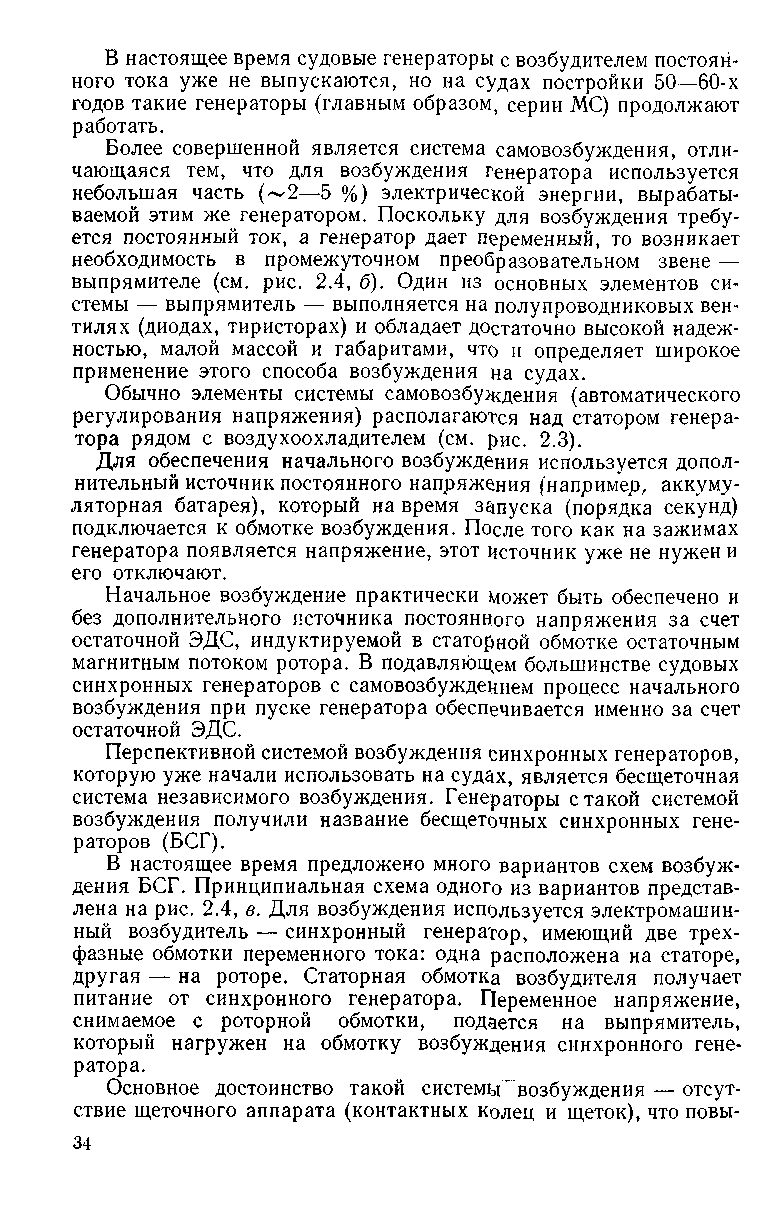

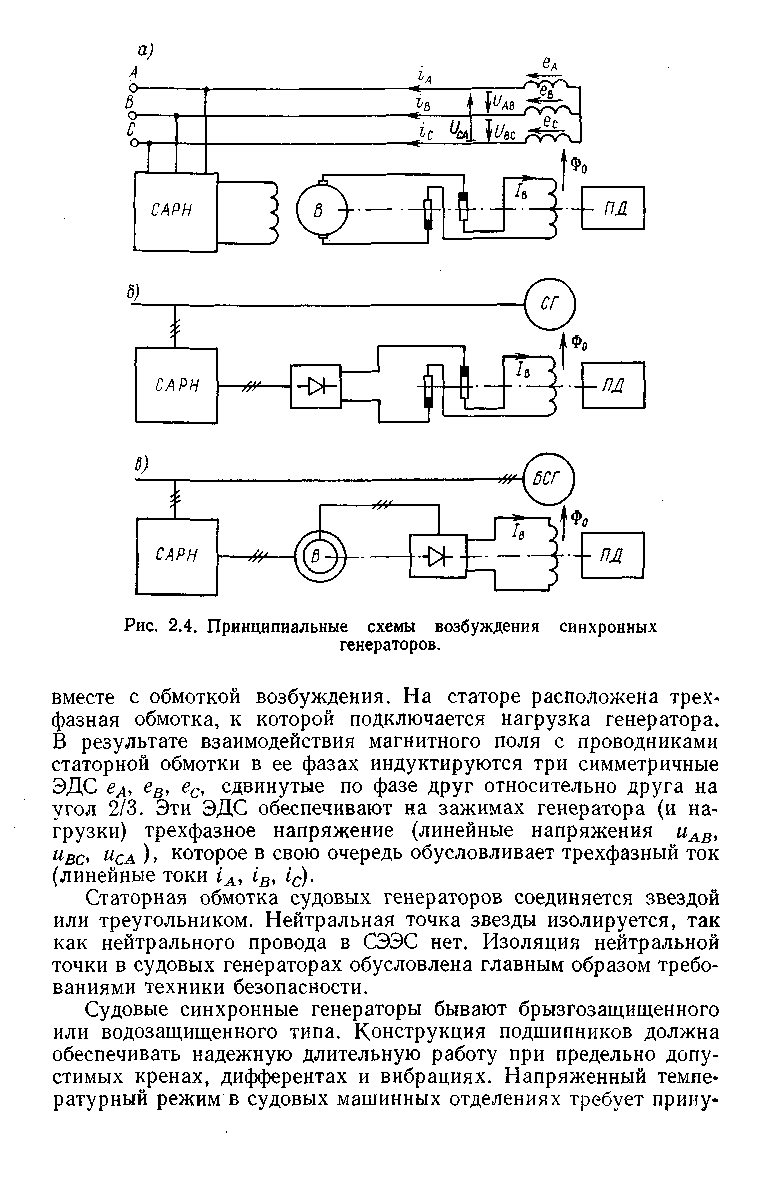

До середины 60-х годов основным вариантом системы Возбуждения судовых генераторов была схема независимого возбуждения, при которой в качестве источника постоянного напряжения использовался электромашинный генератор постоянного тока (возбудитель В). Возбудитель устанавливался на общем валу с синхронным генератором и приводился во вращение от общего приводного двигателя. Якорная обмотка возбудителя питала обмотку возбуждения генератора (см. рис. 2.4, а). Мощность возбудителя составляла 1,5—4 % мощности синхронного генератора. Этот способ возбуждения имеет существенные недостатки. Главный Из них — низкая надежность возбудителя (коллекторная машина). Как показывает практика эксплуатации СЭЭС, большая часть аварий генераторных агрегатов происходит из-за повреждений возбудителя. Кроме того, несмотря на незначительность мощности возбудителя, по сравнению с мощностью синхронного генератора, массо-габаритные характеристики заметно ухудшаются из-за возбудителя. Особенно возрастает длина агрегата.

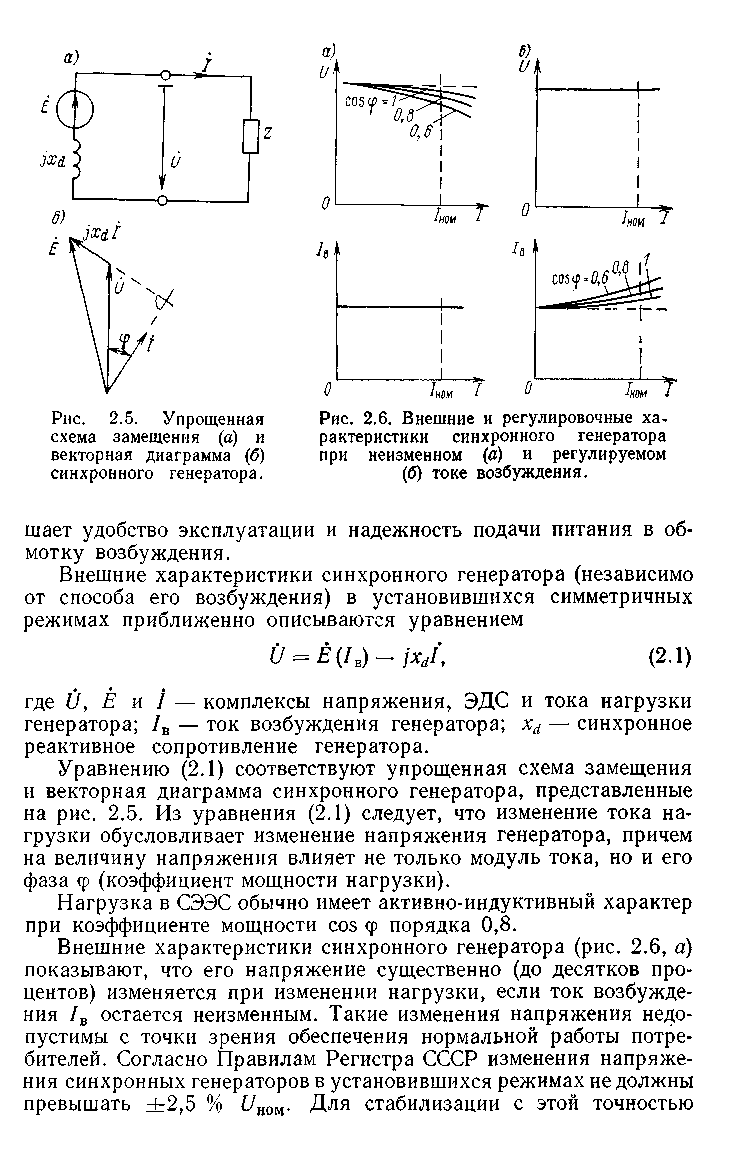

мощности и специального исполнения, используемые главным образом в системах электродвижения.

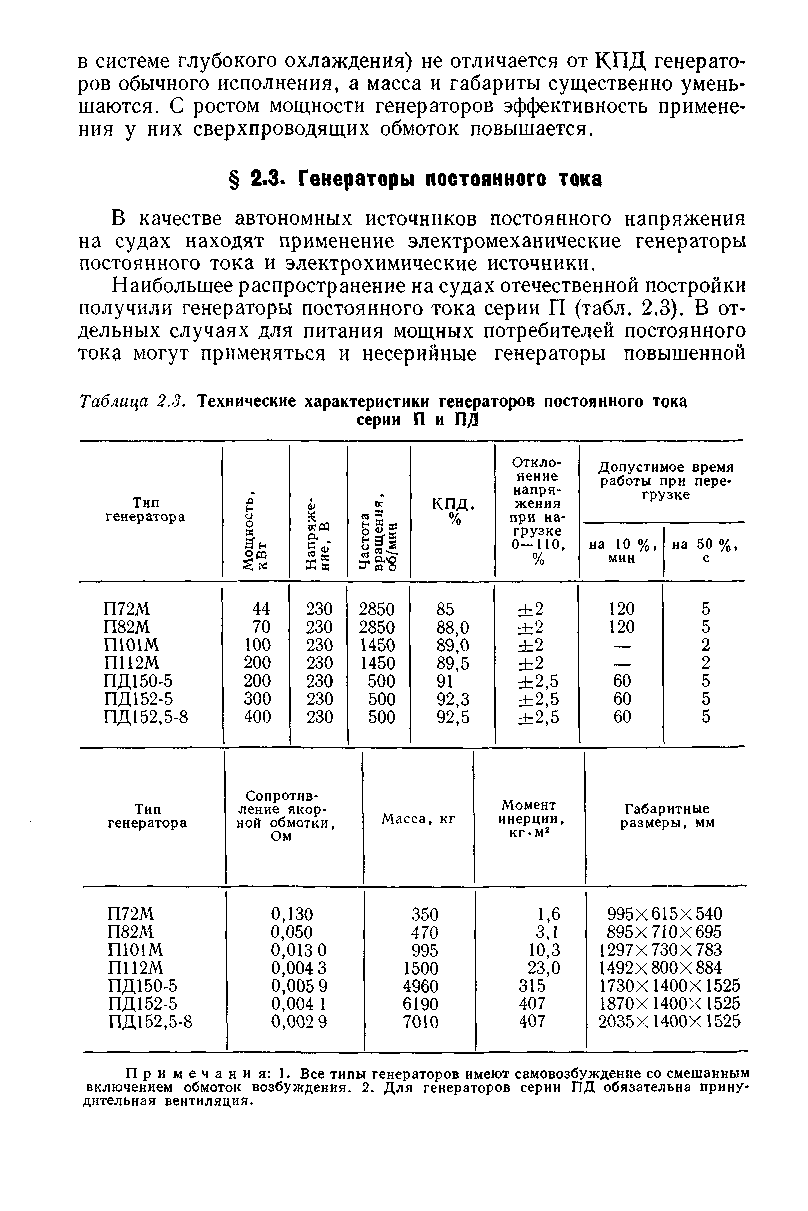

Не отличаясь по принципу действия и составу основных элементов от соответствующих генераторов общепромышленного назначения, судовые генераторы постоянного тока имеют некоторые конструктивные особенности, обусловленные спецификой судовых условий, как и генераторы переменного тока (см. § 2.2).

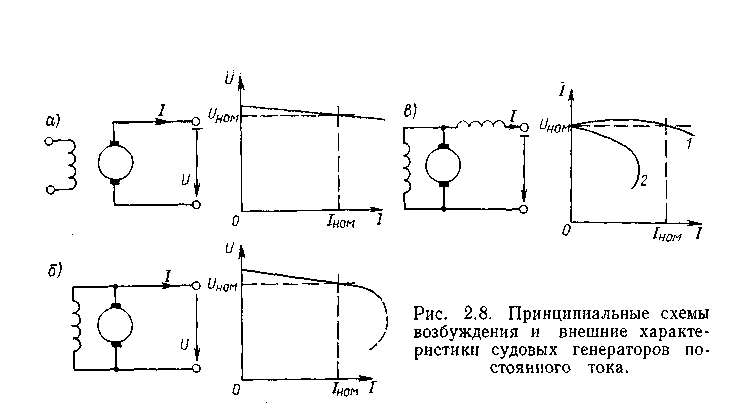

На рис. 2.8 показаны основные схемы возбуждения и им соответствующие внешние характеристики судовых генераторов постоянного тока: схема независимого возбуждения от дополнительного источника постоянного напряжения (а) и схемы самовозбуждения при параллельном (б) и смешанном (в) включении обмоток возбуждения.
Наибольшее применение на судах получили генераторы смешанного возбуждения с согласным включением обмоток возбуждения. При соответствующем выборе параметров последовательной обмотки возбуждения удается компенсировать основные причины изменения напряжения генератора при изменении его нагрузки (размагничивающее действие якорной обмотки и падение напряжения в якорной обмотке). В результате достигается достаточная стабильность напряжения генератора даже без применения системы автоматического регулирования напряжения (характеристика 1 на рис. 2.8, в).
В тех случаях, когда требуется мягкая внешняя характеристика генератора (например, для питания некоторых электроприводов), используется встречное включение обмоток возбуждения (характеристика 2 на рис. 2.8, в).
У генераторов постоянного тока начальное самовозбуждение при пуске осуществляется за счет остаточной ЭДС.
Согласно Правилам Регистра СССР отклонения постоянного напряжения от номинального значения £/ном во всем диапазоне изменения нагрузки генератора и при изменении частоты вращения приводного двигателя в диапазоне +5 % не должны превышать ±2,5 % [/Ном- В динамических режимах (при сбросах и набросах 100 % нагрузки) отклонения напряжения не должны превышать ±10 % f/H0M.
