Частина 2 мкр

В чому полягає суть процесу підсилення?

В якому випадку в диференційному підсилювачі вхідний сигнал подається між базами двох транзисторів?

В якому випадку вихідний сигнал диференційного підсилювача буде дорівнювати 0?

В якому діапазоні значень вхідних та вихідних напруг визначається динамічний діапазон підсилювача? За якою експериментальною характеристикою він визначається?

З якою метою (в яких випадках) застосовуються диференційні підсилювачі?

З якою метою в схемі RC-підсилювача використовуються резистор та конденсатор в колі емітера?

З якою метою застосовуються підсилювачі в системах керування/моніторингу? В якій частині тракту перетворення даних вони стають – отримання даних чи їх передачі?

За допомогою яких елементів реалізується умова балансу фаз в підсилювачах-генераторах коливань? А балансу амплітуд?

Чи впливають конденсатори, наявні в схемі підсилювача, на його характеристик? Якщо так, то яким чином?

Чи залежать властивості підсилювача, його параметри та характеристики від типу та параметрів підсилювального елементу – транзистора? Якщо так, то як саме?

Чому дорівнює коефіцієнт частотних спотворень (М) підсилювача на граничних частотах?

Чому при великих вхідних напругах порушується пропорційність підсилення і спотворюється форма вихідної напруги (при відповіді скористатися графічною ілюстрацією процесу підсилення)?

Чому у підсилювачах коефіцієнт підсилення має комплексний характер?

Що таке синфазний та диференційний сигнали в диференційному підсилювачі?

Що характеризує коефіцієнт послаблення синфазного сигналу? (

Як мають співвідноситись коефіцієнти підсилення в підсилювачі та в ланці зворотного зв’язку для перетворення підсилювача на генератор коливань?

Яка енергія використовується для збільшення потужності вхідних сигналів в схемах підсилювачів?

Яка функція компараторів?

Яким чином за амплітудно-частотною характеристикою підсилювача визначити його смугу пропускання?

Якими основними параметрами характеризуються підсилювачі?

Які елементи генератора визначають частоту коливань?

Які елементи є підсилювальними в схемах підсилювачів гармонічних сигналів?

Які елементи застосовуються в схемах підсилювачів для придушення постійних складових вхідних та вихідних сигналів?

Які параметри вхідних сигналів здатні змінювати підсилювачі?

Які пристрої використовуються в якості комутаторів в цифровій схемотехніці?

Які умови мають виконуватися в підсилювачі з ланкою зворотного зв'язку для того, щоб підсилювач перетворився на генератор коливань? (відповідь проілюструвати відповідними формулами).

Якщо у нас є ідеальний підсилювач, як буде виглядати його амплітудно-частотна характеристика ? (всі елементи лінійні, не мають втрат)

Визначення граничних частот. Для наведеної АЧХ визначити граничні частоти f_H, f_B, смугу пропускання Δf та добротність Q і пояснити принцип їх визначення.

Визначити коефіцієнт підсилення kU інвертувального підсилювача на базі операційного підсилювача (ОП), якщо опір в ланці зворотного зв'язку , а опір резистора на інвертувальному вході .

Від яких параметрів буде залежати форма вихідної напруги підсилювача (скористатися вихідним характеристиками транзистора та навантажувальною прямою)?

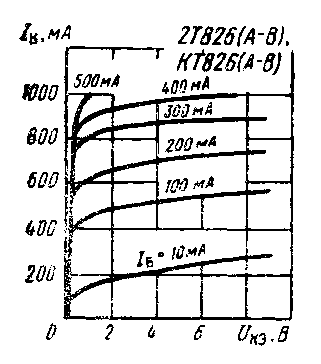

Для наведених вихідних характеристик біполярного транзистора побудувати навантажувальну характеристику при та визначити положення робочої точки при струмі IБ=300 мА; для вибраної робочої точки побудувати часову залежність вихідного струму для коливань вхідного струму з амплітудою (тема нелінійних спотворень)

.

Для наведених даних для інвертувального підсилювача на базі операційного підсилювача (ОП) визначити значення опору в схемі. Дано: .

Для наведених даних для інвертувального підсилювача на базі операційного підсилювача (ОП) визначити: коефіцієнт підсилення kU, всі струми та напруги в схемі. Дано: опір в ланці зворотного зв'язку , опір резистора на інвертувальному вході , .

Для наведених даних для інвертувального підсилювача на базі операційного підсилювача (ОП) визначити значення опору в схемі. Дано: .

Для наведеного підсилювального каскаду розрахувати всі коефіцієнти, що характеризують підсилювач зі зворотнім зв'язком, при наступних даних:

.

Для схеми RC-підсилювача побудувати часові залежності вхідної напруги, вихідної напруги, вхідного струму та вихідного струму для наведених характеристик та заданого положення робочої точки при Ек=30В, Rк=2Ом, ІБ0=2,5мА, Uке=5В, UBXmax=0,5B.

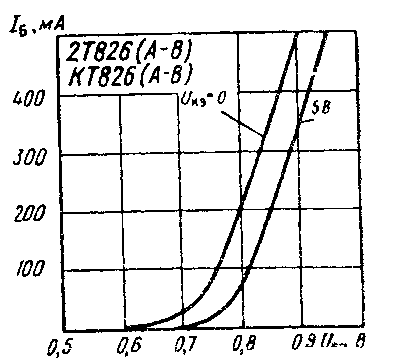

За наведеними вихідною та вхідною характеристиками підсилювача побудувати прохідну характеристику для UКЕ=5В, якщо навантажувальна пряма будується за параметрами .

На вхід неінвертувального підсилювача на базі операційного підсилювача подано вхідну напругу U_ВХ=50 мВ. Обчислити коефіцієнт підсилення та напругу на виході підсилювача U_ВИХ, якщо резистор в ланці зворотного зв'язку , а опір резистора на інвертувальному вході .

Навести вигляд амплітудної характеристики підсилювача з наступними параметрами: U_ВХmin=0,5 В, U_ВХmax= 2 В, U_ВИХmin= 5 В, UВ_ИХmax= 20 В. Розрахувати динамічний діапазон підсилювача. Яка повинна бути амплітуда вхідного сигналу, щоб підсилювач з наведеними параметрами розрізнив його серед шумів?
