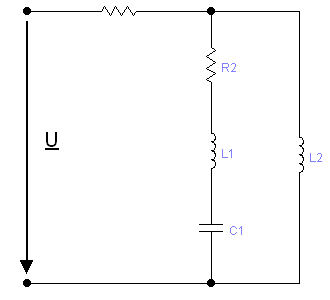

Задача № 17
Вычислить токи в ветвях электрической цепи переменного тока. Задачу решить с использованием законов Кирхгофа.
Переменная |
Вариант № 17/1 |
Вариант № 17/2 |
Вариант № 17/3 |
Вариант № 17/4 |
U = |
25 B |
30 B |
40 B |
50 B |
R1 = |
1 Ом |
2 Ом |
3 Ом |
5 Ом |
R2 = |
1 Ом |
3 Ом |
4 Ом |
6 Ом |
XL1 = |
1 Ом |
2 Ом |
3 Ом |
5 Ом |
XL2 = |
1 Ом |
3 Ом |
4 Ом |
6 Ом |
XC1 = |
1 Ом |
2 Ом |
3 Ом |
5 Ом |
Задача № 18
Вычислить токи в ветвях электрической цепи переменного тока. Задачу решить методом контурных токов.
Переменная |
Вариант № 18/1 |
Вариант № 18/2 |
Вариант № 18/3 |
Вариант № 18/4 |
U = |
30 B |
40 B |
50 B |
60 B |
R1 = |
2 Ом |
4 Ом |
6 Ом |
9 Ом |
R2 = |
2 Ом |
5 Ом |
6 Ом |
8 Ом |
XL1 = |
1 Ом |
3 Ом |
4 Ом |
6 Ом |
XL2 = |
2 Ом |
5 Ом |
6 Ом |
9 Ом |
XC1 = |
1 Ом |
2 Ом |
4 Ом |
6 Ом |
Задача № 19
Вычислить токи в ветвях электрической цепи переменного тока. Задачу решить методом проводимостей.
Переменная |
Вариант № 19/1 |
Вариант № 19/2 |
Вариант № 19/3 |
Вариант № 19/4 |
U = |
15 B |
20 B |
25 B |
30 B |
R1 = |
2 Ом |
4 Ом |
6 Ом |
10 Ом |
R2 = |
3 Ом |
7 Ом |
9 Ом |
12 Ом |
XL1 = |
2 Ом |
5 Ом |
6 Ом |
9 Ом |
XL2 = |
3 Ом |
7 Ом |
8 Ом |
11 Ом |
XC1 = |
2 Ом |
3 Ом |
5 Ом |
7 Ом |
Задача № 20
Вычислить токи в ветвях электрической цепи переменного тока. Задачу решить методом узлового напряжения.
Переменная |
Вариант № 20/1 |
Вариант № 20/2 |
Вариант № 20/3 |
Вариант № 20/4 |
U = |
10 B |
15 B |
20 B |
25 B |
R1 = |
1 Ом |
2 Ом |
5 Ом |
8 Ом |
R2 = |
2 Ом |
5 Ом |
8 Ом |
10 Ом |
XL1 = |
1 Ом |
5 Ом |
6 Ом |
7 Ом |
XL2 = |
3 Ом |
6 Ом |
7 Ом |
10 Ом |
XC1 = |
1 Ом |
4 Ом |
4 Ом |
5 Ом |

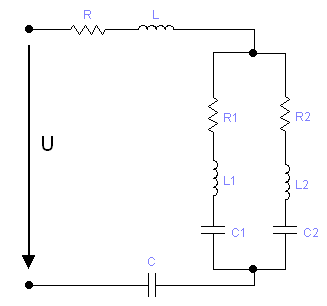

Задача № 21
Для последовательно-параллельной электрической цепи переменного тока определить токи на всех участках цепи, активную, реактивную и полную мощности цепи.
Переменная |
Вариант № 21/1 |
Вариант № 21/2 |
Вариант № 21/3 |
Вариант № 21/4 |
U = |
127 B |
110 B |
220 B |
180 B |
R = |
2 Ом |
2 Ом |
5 Ом |
3 Ом |
R1 = |
15 Ом |
12 Ом |
20 Ом |
14 Ом |
R2 = |
10 Ом |
8 Ом |
18 Ом |
15 Ом |
XL = |
10 Ом |
7 Ом |
15 Ом |
12 Ом |
XL1 = |
10 Ом |
8 Ом |
17 Ом |
16 Ом |
XL2 = |
20 Ом |
18 Ом |
25 Ом |
17 Ом |
XC = |
2 Ом |
1 Ом |
4 Ом |
3 Ом |
XC1 = |
20 Ом |
11 Ом |
35 Ом |
27 Ом |
XC2 = |
30 Ом |
24 Ом |
47 Ом |
38 Ом |
