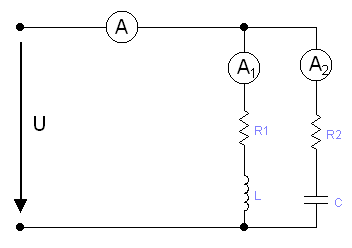

Задача № 13
Для электрической цепи переменного тока определить показания амперметров А, А1, А2, углы сдвига фаз между соответствующими токами и напряжением U.
Переменная |
Вариант № 13/1 |
Вариант № 13/2 |
Вариант № 13/3 |
Вариант № 13/4 |
U = |
120 B |
180 B |
220 B |
100 B |
R1 = |
2 Ом |
3 Ом |
5 Ом |
8 Ом |
R2 = |
1 Ом |
2 Ом |
4 Ом |
6 Ом |
XC = |
10 Ом |
12 Ом |
14 Ом |
16 Ом |
X L= |
6 Ом |
8 Ом |
12 Ом |
14 Ом |
Задача № 14
Определить токи в ветвях цепи, напряжения на резисторах и на индуктивном сопротивлении, напряжение U12, действующее между точками 1 и 2.
Переменная |
Вариант № 14/1 |
Вариант № 14/2 |
Вариант № 14/3 |
Вариант № 14/4 |
U = |
100 B |
110 B |
120 B |
180 B |
R1 = |
3 Ом |
5 Ом |
10 Ом |
12 Ом |
R2 = |
8 Ом |
10 Ом |
14 Ом |
16 Ом |
R3 = |
2 Ом |
3 Ом |
5 Ом |
7 Ом |
XL = |
6 Ом |
8 Ом |
10 Ом |
14 Ом |

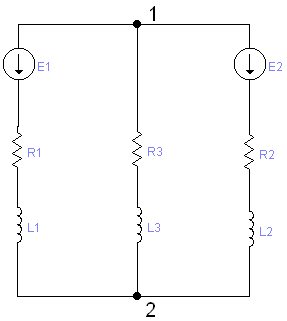

Задача № 15
Определить напряжение, действующее между узлами 1-2 электрической цепи переменного тока. Задачу решить методом узлового напряжения.
Переменная |
Вариант № 15/1 |
Вариант № 15/2 |
Вариант № 15/3 |
Вариант № 15/4 |
E1 = |
200e-jπ/2 B |
120e-jπ/2 B |
220e-jπ/2 B |
180e-jπ/2 B |
E2 = |
-100ejπ/2 B |
-110ejπ/2 B |
-80ejπ/2 B |
-120ejπ/2 B |
R1 = |
3 Ом |
2 Ом |
5 Ом |
4 Ом |
R2 = |
6 Ом |
5 Ом |
9 Ом |
8 Ом |
R3 = |
5 Ом |
4 Ом |
9 Ом |
7 Ом |
XL1 = |
4 Ом |
2 Ом |
7 Ом |
6 Ом |
XL2 = |
8 Ом |
4 Ом |
10 Ом |
7 Ом |
XL3 = |
3 Ом |
1 Ом |
4 Ом |
3 Ом |

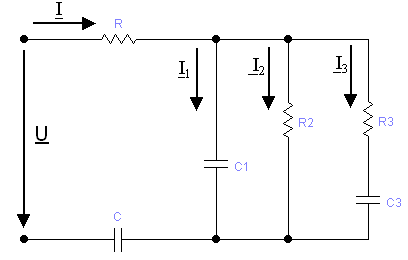

Задача № 16
Найти токи I, I1, I2, I3 электрической цепи переменного тока.
Переменная |
Вариант № 16/1 |
Вариант № 16/2 |
Вариант № 16/3 |
Вариант № 16/4 |
U = |
220 B |
180 B |
200 B |
110 B |
R = |
5 Ом |
3 Ом |
4 Ом |
2 Ом |
R2 = |
17 Ом |
15 Ом |
16 Ом |
9 Ом |
R3 = |
6 Ом |
4 Ом |
5 Ом |
3 Ом |
XC = |
2 Ом |
1 Ом |
2 Ом |
1 Ом |
XC1 = |
13 Ом |
11 Ом |
12 Ом |
6 Ом |
XC3 = |
8 Ом |
6 Ом |
7 Ом |
4 Ом |
