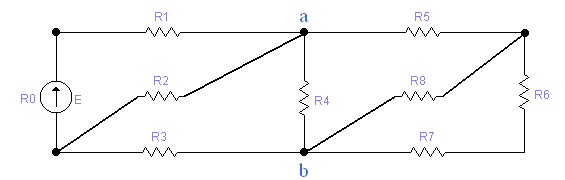

Задача № 5
Для данной цепи определить токи всех резисторов и ЭДС источника Е.
Переменная |
Вариант № 5/1 |
Вариант № 5/2 |
Вариант № 5/3 |
Вариант № 5/4 |
R0 = |
0,5 Ом |
0,7 Ом |
0,9 Ом |
1,5 Ом |
R1 = |
1 Ом |
2 Ом |
3 Ом |
4 Ом |
R2 = |
2 Ом |
4 Ом |
3 Ом |
2 Ом |
R3 = |
3 Ом |
5 Ом |
2 Ом |
4 Ом |
R4 = |
4 Ом |
2 Ом |
5 Ом |
3 Ом |
R5 = |
5 Ом |
7 Ом |
4 Ом |
6 Ом |
R6 = |
6 Ом |
5 Ом |
8 Ом |
3 Ом |
R7 = |
7 Ом |
6 Ом |
3 Ом |
5 Ом |
R8 = |
8 Ом |
10 Ом |
7 Ом |
9 Ом |
Uab = |
36 В |
40 В |
60 В |
24 В |

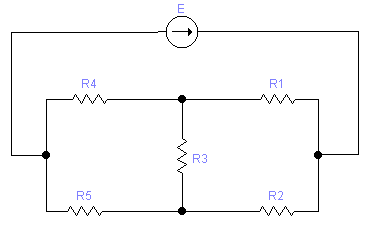

Задача № 6
Определить токи во всех ветвях цепи.
Переменная |
Вариант № 6/1 |
Вариант № 6/2 |
Вариант № 6/3 |
Вариант № 6/4 |
R1 = |
10 Ом |
13 Ом |
17 Ом |
23 Ом |
R2 = |
30 Ом |
37 Ом |
41 Ом |
20 Ом |
R3 = |
60 Ом |
68 Ом |
64 Ом |
62 Ом |
R4 = |
4 Ом |
6 Ом |
8 Ом |
4 Ом |
R5 = |
22 Ом |
29 Ом |
25 Ом |
27 Ом |
E = |
2,2 В |
3,2 В |
4,0 В |
4,6 В |
Задача № 7
Определить токи во всех ветвях цепи.
Переменная |
Вариант № 7/1 |
Вариант № 7/2 |
Вариант № 7/3 |
Вариант № 7/4 |
R01 = |
0,4 Ом |
0,6 Ом |
0,8 Ом |
0,2 Ом |
R02 = |
0,4 Ом |
0,6 Ом |
0,8 Ом |
0,2 Ом |
R1 = |
30 Ом |
40 Ом |
50 Ом |
20 Ом |
R2 = |
10 Ом |
20 Ом |
30 Ом |
10 Ом |
R3 = |
20 Ом |
30 Ом |
40 Ом |
50 Ом |
R4 = |
3,6 Ом |
3,9 Ом |
4,2 Ом |
4,6 Ом |
R5 = |
3,8 Ом |
3,9 Ом |
4,2 Ом |
4,6 Ом |
E1 = |
40 В |
50 В |
55 В |
30 В |
E2 = |
30 В |
40 В |
50 В |
35 В |

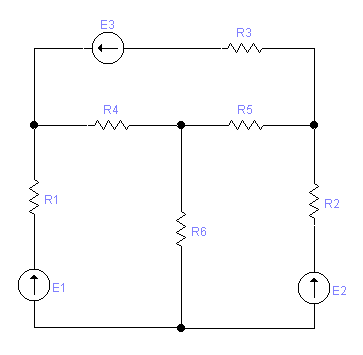

Задача № 8
Определить токи на всех участках цепи.
Переменная |
Вариант № 8/1 |
Вариант № 8/2 |
Вариант № 8/3 |
Вариант № 8/4 |
R01 = |
0,5 Ом |
0,6 Ом |
0,8 Ом |
0,9 Ом |
R02 = |
0,5 Ом |
0,6 Ом |
0,8 Ом |
0,9 Ом |
R03 = |
0,5 Ом |
0,6 Ом |
0,8 Ом |
0,9 Ом |
R1 = |
1 Ом |
3 Ом |
5 Ом |
7 Ом |
R2 = |
4,5 Ом |
5,5 Ом |
6,5 Ом |
8,5 Ом |
R3 = |
2 Ом |
3 Ом |
4 Ом |
5 Ом |
R4 = |
4 Ом |
5 Ом |
6 Ом |
8 Ом |
R5 = |
10 Ом |
12 Ом |
14 Ом |
16 Ом |
R6 = |
5 Ом |
6 Ом |
7 Ом |
9 Ом |
E1 = |
130 В |
150 В |
180 В |
200 В |
E2 = |
40 В |
50 В |
60 В |
70 В |
E3 = |
100 В |
110 В |
120 В |
130 В |
