Задача № 2
В электрической цепи постоянного тока определить токи в ветвях и напряжения между точками 1-2 и 3-4. Составить уравнение баланса мощностей. Задачу решить методом контурных токов.
Переменная |
Вариант № 2/1 |
Вариант № 2/2 |
Вариант № 2/3 |
Вариант № 2/4 |
J = |
25 мА |
12 мА |
30 мА |
15 мА |
R1 = |
1 кОм |
2 кОм |
3 кОм |
0.5 кОм |
R2 = |
2 кОм |
4 кОм |
1 кОм |
3 кОм |
R3 = |
3 кОм |
2 кОм |
4 кОм |
1 кОм |
R4 = |
4 кОм |
1 кОм |
2 кОм |
4 кОм |
R5 = |
0.5 кОм |
3 кОм |
0.5 кОм |
2 кОм |
E1 = |
30 В |
40 В |
15 В |
20 В |
E12 = |
- |
20 В |
- |
30 В |
E13 = |
40 В |
- |
20 В |
- |
E14 = |
- |
30 В |
- |
40 В |
E24 = |
20 В |
15 В |
30 В |
- |

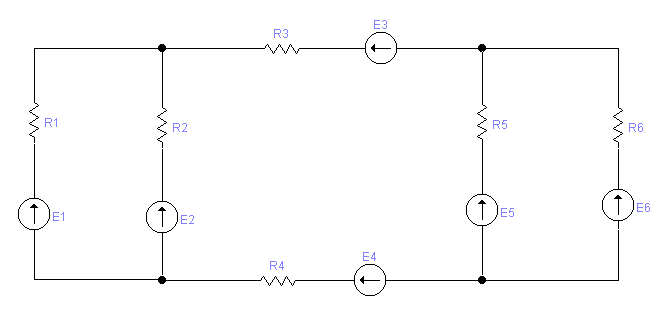

Задача № 3
Определить токи в ветвях электрической цепи постоянного тока.
Переменная |
Вариант № 3/1 |
Вариант № 3/2 |
Вариант № 3/3 |
Вариант № 3/4 |
R1 = |
1 Ом |
5 Ом |
7 Ом |
9 Ом |
R2 = |
10 Ом |
12 Ом |
15 Ом |
17 Ом |
R3 = |
4 Ом |
- |
12 Ом |
- |
R4 = |
6 Ом |
6 Ом |
8 Ом |
12 Ом |
R5 = |
5 Ом |
4 Ом |
7 Ом |
2 Ом |
R6 = |
8 Ом |
3 Ом |
- |
- |
E1 = |
32 В |
60 В |
40 В |
120 В |
E2 = |
120 В |
- |
120 В |
32 В |
E3 = |
10 В |
40 В |
- |
60 В |
E4 = |
60 В |
32 В |
60 В |
40 В |
Е5 = |
- |
120 В |
10 В |
32 В |
Е6 = |
40 В |
10 В |
32 В |
- |

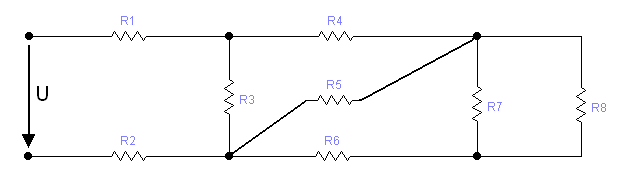

Задача № 4
При заданных сопротивлениях всех потребителей цепи и напряжения U определить токи всех потребителей.
Переменная |
Вариант № 4/1 |
Вариант № 4/2 |
Вариант № 4/3 |
Вариант № 4/4 |
R1 = |
1 Ом |
3 Ом |
7 Ом |
13 Ом |
R2 = |
2 Ом |
7 Ом |
11 Ом |
20 Ом |
R3 = |
5 Ом |
8 Ом |
14 Ом |
2 Ом |
R4 = |
3 Ом |
6 Ом |
8 Ом |
4 Ом |
R5 = |
7 Ом |
9 Ом |
15 Ом |
7 Ом |
R6 = |
4 Ом |
5 Ом |
11 Ом |
19 Ом |
R7 = |
7 Ом |
10 Ом |
17 Ом |
5 Ом |
R8 = |
3 Ом |
5 Ом |
11 Ом |
7 Ом |
U = |
10 В |
20 В |
40 В |
6 В |
