Задача № 36

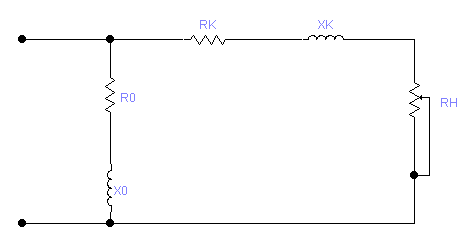

Определить параметры упрощенной схемы замещения трансформатора с номинальной мощ-ностью S1НОМ. Обмотки трансформатора соединены по схеме «звезда». Номинальные линейные напряжения первичной и вторичной обмоток: U1НОМ, U2НОМ, частота питающего напряжения fНОМ, ток холостого хода I0, мощность холостого хода Р0, напряжение короткого замыкания UК, мощность короткого замыкания РК.
Переменная |
Вариант № 36/1 |
Вариант № 36/2 |
Вариант № 36/3 |
Вариант № 36/4 |
S1НОМ = |
50 кВ·А |
75 кВ·А |
60 кВ·А |
40 кВ·А |
U1НОМ = |
6000 В |
5500 В |
4500 В |
4000 В |
U2НОМ = |
525 В |
570 В |
480 В |
510 В |
fНОМ = |
50 Гц |
50 Гц |
50 Гц |
50 Гц |
I0 = |
7 % I1НОМ |
8 % I1НОМ |
9 % I1НОМ |
6 % I1НОМ |
Р0 = |
350 Вт |
400 Вт |
300 Вт |
450 Вт |
UК = |
5,5 % |
6,5 % |
5,8 % |
6,3 % |
РК = |
325 Вт |
350 Вт |
305 Вт |
315 Вт |
Задача № 37
Трёхфазный понижающий трансформатор с номинальной мощностью S1НОМ и номинальными напряжениями U1НОМ, U2НОМ, при частоте f имеет потери мощности холостого хода Р0, потери мощности короткого замыкания РК и напряжение короткого замыкания UК. Соединение обмоток трансформатора выполнено по схеме «звезда». Определить коэффициент трансформации транс-форматора, токи I1НОМ, I2НОМ в обмотках, фазные напряжения U1Ф НОМ, U2Ф НОМ, сопротивления короткого замыкания RK, XK, ZK, сопротивления обмоток R1, R2, X1, X2, КПД при cosφ2 и β = 0,75.
Переменная |
Вариант № 37/1 |
Вариант № 37/2 |
Вариант № 37/3 |
Вариант № 37/4 |
S1НОМ = |
20 кВ·А |
30 кВ·А |
40 кВ·А |
25 кВ·А |
U1НОМ = |
6000 В |
5000 В |
4500 В |
4050 В |
U2НОМ = |
400 В |
500 В |
300 В |
450 В |
fНОМ = |
50 Гц |
50 Гц |
50 Гц |
50 Гц |
Р0 = |
180 Вт |
250 Вт |
220 Вт |
235 Вт |
UК = |
5,5 % |
5,8 % |
5,2 % |
6,1 % |
РК = |
600 Вт |
500 Вт |
550 Вт |
620 Вт |
cosφ2 = |
0,8 |
0,7 |
0,85 |
0,75 |
Задача № 38
Определить коэффициент трансформации, амплитудные значения магнитного потока и магнитной индукции, напряжённость магнитного поля, потери мощности в магнитопроводе, угол магнитных потерь δ, ток холостого хода, коэффициент мощности холостого хода трансформатора cosφ0. Номинальные напряжения трансформатора U1НОМ, U2НОМ, частота f1 = 50 Гц, число витков первичной обмотки w1, длина витка провода обмотки lвит, сечение провода Sпр. Магнитопровод трансформатора выполнен из пластин электротехнической стали Э42 толщиной h, с удельным весом j, сечение магнитопровода Sc, средняя длина магнитной силовой линии lср, индуктивное сопротивление первичной обмотки трансформатора X1, значение ЭДС первичной обмотки E1. Удельное сопротивление проводов обмотки постоянному току ρ = 0,0175 Ом·мм2/м.
Переменная |
Вариант № 38/1 |
Вариант № 38/2 |
Вариант № 38/3 |
Вариант № 38/4 |
U1НОМ = |
220 В |
230 В |
210 В |
240 В |
U2НОМ = |
127 В |
140 В |
110 В |
160 В |
w1 = |
100 |
120 |
110 |
150 |
lвит = |
40 см |
42 см |
38 см |
45 см |
Sпр = |
1 мм2 |
1,1 мм2 |
0,9 мм2 |
1,3 мм2 |
h = |
0,35 мм |
0,37 мм |
0,33 мм |
0,35 мм |
j = |
7,8 г/см3 |
7,8 г/см3 |
7,8 г/см3 |
7,8 г/см3 |
Sc = |
100 см2 |
110 см2 |
95 см2 |
105 см2 |
lср = |
100 см |
110 см |
95 см |
120 см |
X1 = |
5R1 |
6R1 |
4R1 |
7R1 |
E1 = |
0,97·U1НОМ |
0,97·U1НОМ |
0,97·U1НОМ |
0,97·U1НОМ |
