Задача № 28
Для трёхфазной электрической цепи определить фазные напряжения, линейные токи и ток IN. Линейное симметричное напряжение питающей цепи UЛ, сопротивления резисторов потребителя электроэнергии: R1, R2, R3.
Переменная |
Вариант № 28/1 |
Вариант № 28/2 |
Вариант № 28/3 |
Вариант № 28/4 |
UЛ = |
380 B |
380 B |
380 B |
380 B |
R1 = |
20 Ом |
50 Ом |
40 Ом |
60 Ом |
R2 = |
30 Ом |
30 Ом |
80 Ом |
10 Ом |
R3 = |
40 Ом |
70 Ом |
10 Ом |
120 Ом |
Задача № 29

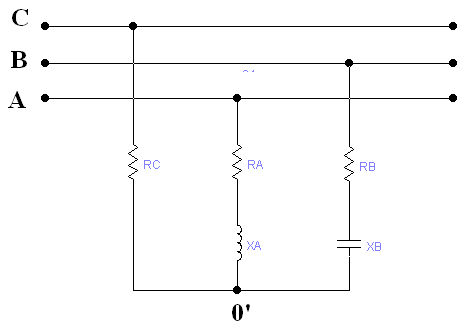

Параметры трёхфазного потребителя, соединённого «звездой», имеют следующие значения: RA, XA, RB, XB, RC, UЛ.
Определить:
напряжение на каждой фазе потребителя;
токи каждой фазы потребителя;
мощности P, Q, S.
Переменная |
Вариант № 29/1 |
Вариант № 29/2 |
Вариант № 29/3 |
Вариант № 29/4 |
UЛ = |
220 B |
220 B |
220 B |
220 B |
RA = |
8 Ом |
10 Ом |
12 Ом |
15 Ом |
RB = |
3 Ом |
4 Ом |
5 Ом |
6 Ом |
RC = |
10 Ом |
12 Ом |
14 Ом |
16 Ом |
XA = |
4 Ом |
5 Ом |
6 Ом |
7 Ом |
XB = |
5 Ом |
6 Ом |
7 Ом |
8 Ом |
Задача № 30
Определить фазные токи и фазные напряжения потребителя электроэнергии соединённого «треугольником». Линейные напряжения симметричной системы питания UAB = UBC = UCA = UЛ = 110 В, активные и реактивные сопротивления фаз потребителя: R1, R2, R3, XL1, XL2, XC.
Переменная |
Вариант № 30/1 |
Вариант № 30/2 |
Вариант № 30/3 |
Вариант № 30/4 |
R1 = |
40 Ом |
20 Ом |
30 Ом |
50 Ом |
R2 = |
35 Ом |
10 Ом |
20 Ом |
40 Ом |
R3 = |
25 Ом |
5 Ом |
15 Ом |
30 Ом |
XС = |
30 Ом |
40 Ом |
20 Ом |
15 Ом |
XL1 = |
20 Ом |
30 Ом |
15 Ом |
40 Ом |
XL2 = |
25 Ом |
35 Ом |
30 Ом |
30 Ом |
Задача № 31

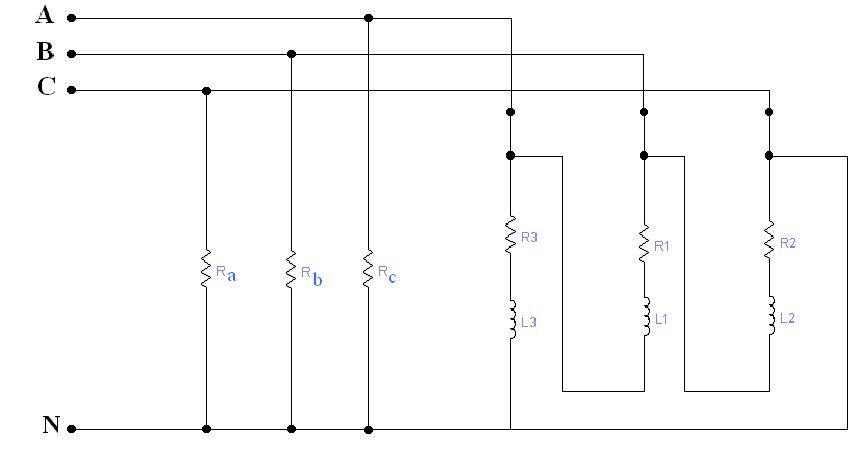

В четырехпроходную трёхфазную электрическую цепь с линейным симметричным напряже-нием UЛ = 380 В включены «звездой» три активных сопротивления, активная мощность которых РА, РВ, РС, и трёхфазный симметричный потребитель с мощностью Р, имеющий коэффициент мощности cosφ, включённый «треугольником». Определить токи в линии и ток в нейтральном проводе.
Переменная |
Вариант № 31/1 |
Вариант № 31/2 |
Вариант № 31/3 |
Вариант № 31/4 |
PA = |
550 Вт |
700 Вт |
600 Вт |
650 Вт |
PB = |
1100 Вт |
1500 Вт |
1200 Вт |
1400 Вт |
PC = |
2640 Вт |
2500 Вт |
2200 Вт |
2350 Вт |
P = |
3630 Вт |
4000 Вт |
3300 Вт |
3500 Вт |
cosφ = |
0, |
0,6 |
0,7 |
0,85 |
