4. Назначение, устройство, регулировки и функциональная схема жатки зерноуборочного комбайна ск-5 «Нива».

ЗЕРНОУБОРОЧНЫЙ КОМБАЙН, машина для скашивания и обмолота зерновых культур, выделение зерна, его очистки и сбора в бункер, сбора соломы и половы в копнитель или сброса их на поле. 3. к. убирают также зернобобовые, масличные культуры, семенники трав прямым (скашивание с одноврем. обмолотом) или раздельным комбайнированием (скашивание валковой жаткой с укладкой в валки и последующим подбором и обмолотом валков), кукурузу на зерно и на силос. 3. к. применяют во всех зерносеющих р-нах. По роду тяги 3. к. разделяют на самоходные, прицепные и навесные. Перемещение и привод рабочих органов наиб. часто применяемого самоходного 3. к. осуществляется соотв. двигателем.

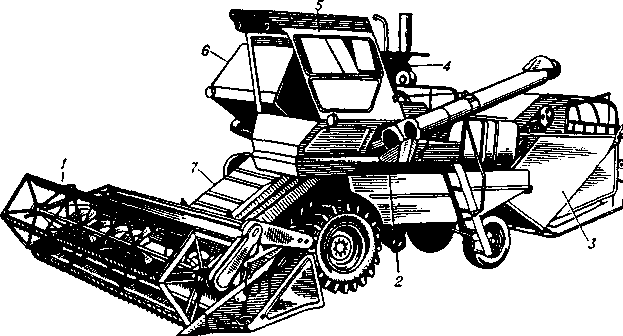

Самоходный зерноуборочный комбайн:

1- жатка; 2 - молотилка: 3 - копнитель: 4 - двигатель; 5 - кабина; 6 - бункер: 7 - наклонная камера

Самоходный 3. к. состоит из жатки, молотилки, копнителя или измельчителя соломы, бункера, двигателя, ходовой части, кабины с органами управления. При раздельной уборке на жатке монтируют подборщик или жатку заменяют платформой-подборщиком. Режущий аппарат жатки срезает стебли, а мотовило сбрасывает их на платформу жатки. Шнек подаёт стебли в наклонную камеру, в которой цепной транспортёр переносит их в приёмную камеру молотилки. В некоторых моделях перемещение стеблей в наклонной камере осуществляется с одновременным частичным обмолотом колосьев в молотильно-сепарирующем устройстве, устанавливаемом вместо транспортёра. Приёмный битер равномерно подаёт стебли в молотильный аппарат. Вращающийся молотильный барабан во взаимодействии с решётчатым подбарабаньем обмолачивает хлебную массу. Основная часть вымолоченного зерна и мелкие примеси просыпаются сквозь просветы барабана на грохот. В двухбарабанных 3. к. хлебная масса, выбрасываемая первым барабаном, передаётся промежуточным битером во второй, в котором завершается вымолот зерна и продолжается выделение его на грохот. Пальцы отбойного битера сбрасывают выходящий из барабана соломистый ворох на решётчатый соломотряс, выделяющий оставшееся зерно и мелкие примеси. Соломонабиватель принимает солому, сходящую с соломотряса, и подаёт её в камеру копнителя. При заполнении камеры спец. механизм опускает днище и копна сползает на землю. Грохот подаёт зерно (с мелкими примесями), просыпавшееся сквозь просветы подбарабанья и соломотряса, на верхнее решето 2-решётной очистки. Вентилятор нагнетает воздух под решёта. Верхнее решето выделяет крупные и лёгкие примеси; воздушный поток и колеблющееся решето перемещают примеси к выходу из молотилки. Зерно просыпается на нижнее решето очистки, выделяющее оставшиеся примеси. Очищенное зерно просыпается на скатную доску, а затем шнеком и элеватором подаётся в зерновой бункер. Необмолоченные колосья с помощью элеватора попадают в молотильный аппарат или в домолачивающее устройство для повторного обмолота.

При раздельной уборке подборщик, установленный на жатке или на платформе-подборщике, поднимает со стерни валок и сбрасывает его на платформу жатки, откуда хлебная масса подаётся в наклонную камеру. Вместо копнителя на 3. к. может быть установлен измельчитель, который измельчает солому и подаёт её в прицепную самосвальную тележку.

Устройство и технологическая схема зерноуборочного комбайна: 1 - режущий аппарат; 2 - мотовило; 3 - шнековый транспортёр; 4 - наклонный транспортёр; 5 - приёмный битер; 6 - молотильный барабан; 7 - выгрузной шнек; 8 - бункер; 9 - отбойный битер; 10 - зерновой элеватор; 11 - колосовой элеватор; 12 - двигатель; 13 - соломотряс; 14 - соломонабиватель; 15 - копнитель; 16 - мост управляемых колёс; 17 - решётка; 18 - вентилятор очистки; 19 - мост ведущих колёс; 20 - грохот; 21 - подбарабанье
