9.3 Сигнал бвн в канале записи-воспроизведения

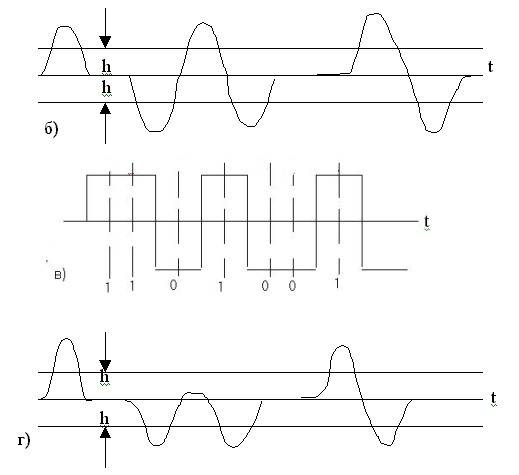

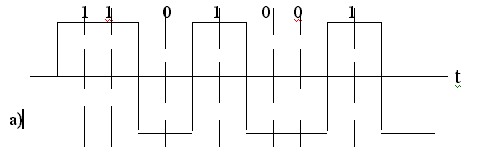

Простейшей формой представления цифрового сигнала является такая, когда символу 1 соответствует наличие импульса в течение тактового интервала, а символу 0—его отсутствие. Если в процессе записи носитель намагничивается в противоположных направлениях, то форма сигнала имеет вид, приведенный на рис. 35,а. Этот метод кодирования получил название кода без возвращения к нулю — БВН-кода. Сигнал полученный при воспроизведении БВН-кода, показан на рис. 35, 6. Для восстановления формы исходного колебания могут быть использованы любые из рассмотренных в гл. 4 методов, формирования импульсов. Если применен пороговым формирователь с порогом h, то форма выходного сигнала имеет вид, показанный на рис. 35, в. Видно, что выходной сигнал аналогичен входному и цифровая последовательность в декодере может быть выделена без ошибок. С этой целью осуществляется стробирование сформированного сигнала в тактовые моменты, показанные на рис. 35,в вертикальными штриховыми линиями, и определяется полярность сформированного сигнала в тактовые моменты. Положительной полярности соответствует передача символа 1, отрицательной—передача символа 0. Из рис. 35,в видно, что детектированный код соответствует исходному.

t

д)

1 1 0 0 1 1 0

Рис. 35. Сигнал БВН в прямом канале.

Рис. 36.Форма сигнала на выходе корректора в канале интегрирующего типа

Предположим теперь, что из-за воздействия помех амплитуда одного из воспроизводимых импульсов окажется ниже порога формирования (рис. 35,г). В этом случае сигнал на выходе порогового формирователя исказится (рис. 35,д), что приведет к замене кодовой комбинации 1101001 из 1100110. Отсюда ясно, что единичный сбой при декодировании БВН сигнала привел к инверсии символов в цифровой последовательности, которая будет продолжаться до следующей ошибки формирователя. Следовательно, каналу такого типа свойственно размножение ошибок. По этой причине в канале с пороговым формированием код БВН фактически использован быть не может.

В то же время этот метод оказывается эффективным в канале интегрирующего типа. Форма сигнала на выходе корректора в канале интегрирующего типа показана на рис. 36,6. Цифровая информация выделяется из выходного сигнала также методом стробирования в тактовые моменты. Если в тактовый момент сигнал на входе декодера имеет положительную полярность, то принимается решение о наличии символа 1. При отрицательной полярности стробируемого сигнала принимается решение о наличии символа 0. Очевидно, что ошибка в декодировании может возникнуть только в том случае, если 'изменится полярность сигнала в тактовый момент, а уменьшение уровня сигнала к ошибкам не приводит. Кроме того, этому каналу не свойственно размножение ошибок, что является его достоинством. Заметим, что интегрирующий БВН канал характерен тем, что двухуровневому записываемому сигналу соответствует двухуровневый сигнал на выходе канала.
