1. Сопротивление одиночного трубчатого заземлителя определим по упрощенной формуле

L –длина стержня, м;

D – диаметр стержня, м;

_экв – эквивалентное удельное сопротивление грунта, Ом*м, по условию _экв=0,4*10⁴ Oм*см =40 Ом*м;

Таким образом,

Задача 4. Определить категорию пожаровзрывоопасности производственного помещения длиной 15,8 м, шириной 15,8 м и высотой 6 м, в котором размещен технологический процесс по восстановлению тетрахлорида кремния водородом. Водород подается по трубопроводу диаметром 0,02 м под давлением 1,01 МПа. Длина трубопровода от задвижки с электроприводом до реактора 15 м, объем реактора 0,9 м3, время работы задвижки по паспортным данным 5 сек без указания на надежность, температура в реакторе 1200 0С и в помещении +250С, расход газа по трубопроводу 0,12 м³/с, плотность газа 0,0817 кг/ м³, теплота сгорания водорода 119840 кДж/кг. Имеется аварийная вентиляция с кратностью воздухообмена 8, значение коэффициента Z принимаем равным 1.

Решение:

1. Расчетное избыточное давление взрыва в помещении определяется как

,

V_п – свободный объем помещений, принимаемый равным 0,8 от геометрического объема, - 0,8·15,8·15,8·6 м³;

z=1 для водорода;

H_T – теплота сгорания водорода, 119840 кДж/кг;

m - масса водорода, вышедшего в помещение при аварии, кг.

2. Определим массу водорода

 - плотность водорода при нормальных условиях, 0,0817 кг/м³;

V₁ – объем газа, поступившего из аппарата, м³:

V_T – объем газа, вышедшего из трубопроводов, м³:

2.1 Определим объем газа, поступившего из аппарата

,

2.2 Определим объем газа, вышедшего из трубопроводов

,

V_1Т – объем газа, вышедшего из трубопроводов до его отключения, м³:

м³

V_2Т – объем газа, вышедшего из трубопровода после отключения, м³_;

м³

Таким образом, м³

Следовательно, кг

Тогда расчетное избыточное давление взрыва в помещении составит

Так как водород является горючим газом и избыточное давление составляет более 5 кПа, то помещение следует отнести к категории А.

Задача 5. Пульт управления оборудованием установлен на междуэтажном перекрытии промышленного здания. От вибрации работающего оборудования на перекрытии возникают вибрации, вредно действующие на организм оператора. Требуется рассчитать пассивно-виброизолированную площадку для оператора, если известна масса площадки Q_п = 240 кг, масса оператора Q_о = 60 кг, частота колебаний перекрытия f₀ = 80 Гц и амплитуда A_z = 0,3 мм.

Решение:

1. Колебательная виброскорость перекрытия, мм/с,

2. Допустимая среднеквадратичная колебательная скорость составляет 2 мм/с

Поскольку фактическая превышает нормированную виброскорость, предусматриваем пассивно-виброизолированную площадку.

3. Требуемый коэффициент виброизоляции

4. Частота свободных собственных колебаний площадки, Гц,

5. Требуемая суммарная жесткость виброизоляторов, кг/см,

Принимаем площадку с пружинными виброизоляторами. Количество пружин n = 8, количество пружин, на которые распределяются масса оператора при входе на площадку (принимаем две пружины).

6. Нагрузка на 1 пружину, кг,

7. Диаметр прутка пружины, см,

где

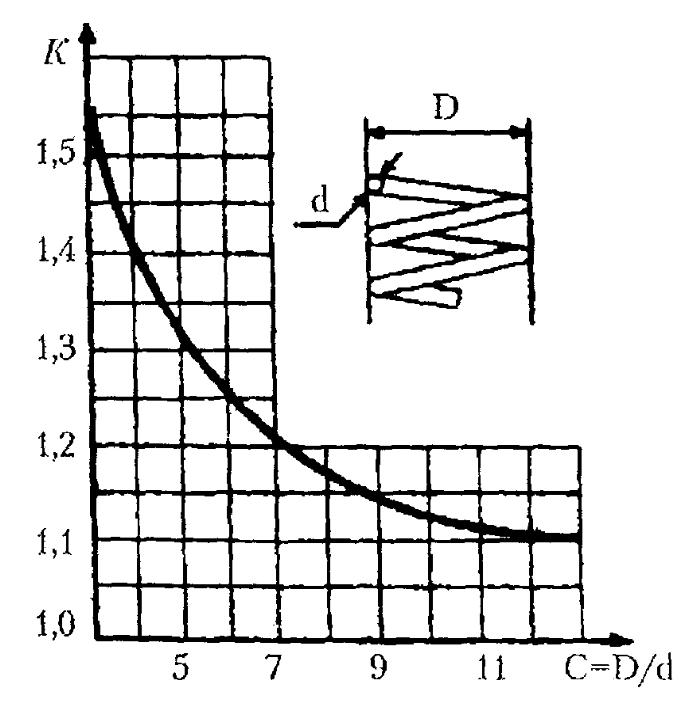

K - коэффициент пружины, принимают в пределах 1,1-1,5, он зависит от конструктивно принятого диаметра пружины D в см и индекса пружины С=D/d; его определяют по графику в зависимости от индекса пружины;

[t] - допустимое напряжение сдвига для пружинной проволоки

Если индекс пружины С = 8, тогда по графику коэффициент пружины K=1,17. Для изготовления пружин принимаем углеродистую сталь 70, режим работы легкий.

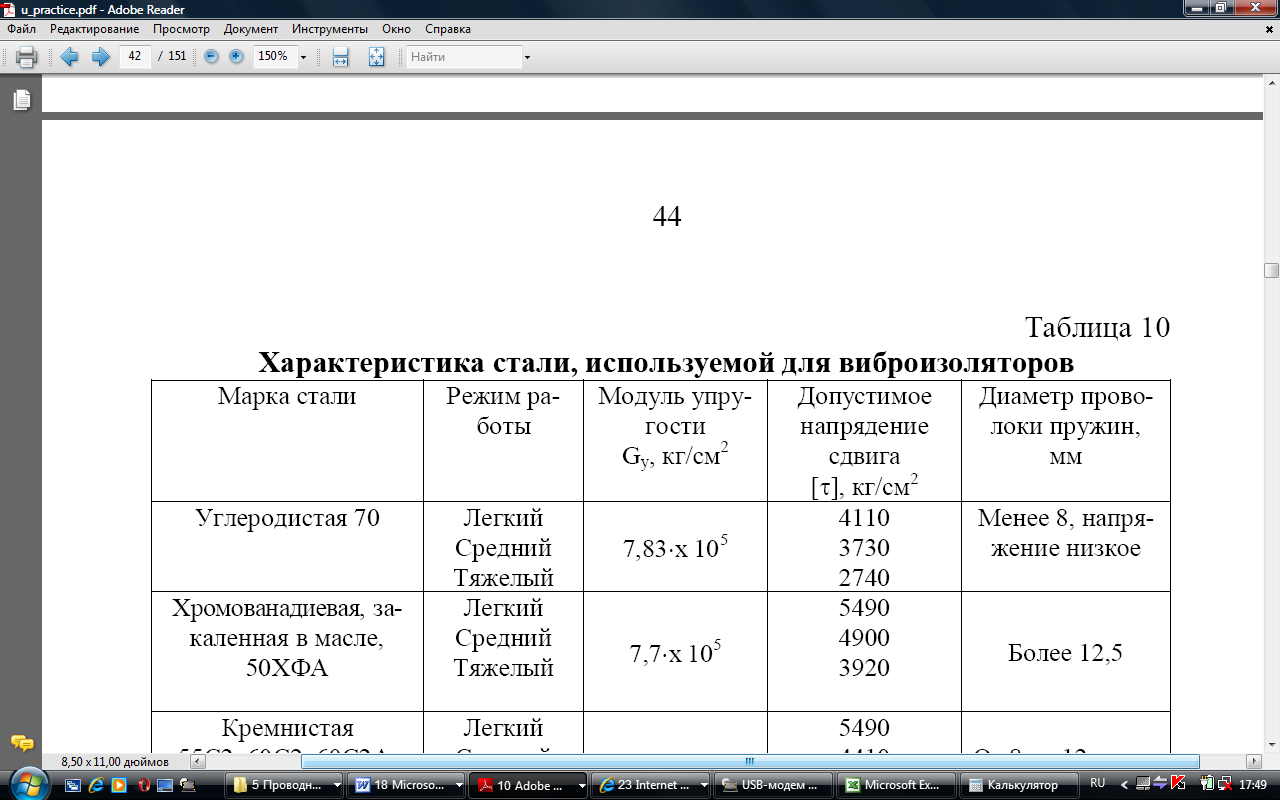

По таблице находим [τ] = 4110 кг/см, σ_у = 7,83×10⁵ кг/см.

Тогда

Принимаем стандартный диаметр прутка Для изготовления пружин d =6 мм. Проверяем напряжение на срез:

что меньше [τ] = 4110 кг/см, следовательно, пружина выбрана правильно.

8. Диаметр пружины, см,

D = C*d = 8 *0,6 = 4,8 см.

Принимаем D = 50 мм.

9. Число пружины, шт.,

Где

, принимаем 2.

i₂ - число нерабочих витков: i₂ = 1,5 при i₁ < 7 и i₂ =2 при i₁ ≥ 7.

Поскольку i1 < 7, то i₂ принимаем 1,5.

10. Шаг витка, см,

h = 0,25*D = 0,25 ·5 = 1,25.

11. Высота ненагруженной пружины, см,

Проверяем пружину на устойчивость:

H₀ /D = 5/5 = 1, что меньше 1,5, следовательно, пружины устойчивы.

Для виброизоляции принимаем виброизолирующую площадку с параметрами:

масса площадки - 240 кг;

количество пружин - 8;

диаметр пружин - 50 мм;

диаметр проволоки - 6 мм;

шаг витка пружины - 12,5 мм;

количество рабочих витков - 2;

количество нерабочих витков - 1,5;

высота ненагруженной пружины - 50 мм.

Задача 6. На основе информационного сообщения составить акт о несчастном случае по форме Н-1 (недостающие данные добавить самостоятельно). Информационное сообщение о несчастном случае: ОАО «Дагэнерго», Затеречные электрические сети, Некрасовский производственный участок. Пострадавший - Курбанмагомедов Курбан, электромонтер Некрасовского ПУ, 40 лет, стаж работы 3 года 10 месяцев, IV группа по ЭБ. 2.12.05 работали по наряду 2 человека (бригада ОВБ) на ВЛ 10 кВ № 9 от ПС 35/10 «Некрасовская» по замене траверсы на опоре. В 13-30 Курбанмагомедов погиб при падении с опоры.

Акт N 1

о несчастном случае на производстве

1. Дата и время несчастного случая _______02.12.05 в 13.30 _____________

______________________________________5 часов от начала работы___________________

(число, месяц, год и время происшествия несчастного случая,

_________________________________________________________________________

количество полных часов от начала работы)

2. Организация, где произошел несчастный случай__________________________

ОАО «Дагэнерго», Затеречные электрические сети ул.Бирюзовая, 85, г.N, NN-ской области, 407856 Россия

(наименование и адрес, отрасль)

Наименование цеха, участка Некрасовский производственный участок

3. Комиссия, проводившая расследование

Председатель комиссии:

Амосов Владимир Анатольевич – главный государственный инспектор труда по NN-ской

области

Члены комиссии:

Шкут Елена Валерьевна – специалист отдела мониторинга промышленности г.N

Мубаракова Надежда Ивановна – технический директор ОАО «Дагэнерго»,

Абракадабров Игорь Валерьевич – председатель профкома ОАО «Дагэнерго,

Мамонтов Сергей Романович – инженер по ОТ и ТБ ОАО «Дагэнерго»

4. Организация, направившая работника ____-_______________________________

5. Сведения о пострадавшем:

фамилия, имя, отчество Курбанмагомедов Курбан

пол: мужской, женский: мужский

возраст: 40 лет

профессия (должность): электромонтер

стаж работы, при выполнении которой произошел несчастный случай: 3 года 10 месяцев

6. Проведение инструктажей по охране труда

Вводный инструктаж: 12.07.2001

Инструктаж на рабочем месте (первичный, повторный целевой) по профессии

или виду работы, при выполнении которой произошел несчастный случай:

первичный 12.08.2001

Обучение по виду работы, при выполнении которой произошел несчастный

случай – 2002г.

Проверка знаний по профессии или виду работы, при выполнении которой

произошел несчастный случай: 03.08.2005

1. Описание обстоятельств несчастного случая :

Бригада ОВБ в составе 2 человек работали по наряду на ВЛ 10 кВ № 9 от ПС 35/10 «Некрасовская» по замене траверсы на опоре. Курбанмагомедов погиб при падении с опоры.

Виды происшествия: падение с опоры

Причины несчастного случая: отсутствие страховочного пояса

Оборудование, использование которого привело к травме: опора ВЛ 10 кВ № 9

Нахождение пострадавшего в состоянии алкогольного или наркотического

опьянения___________________________нет_____________________________________

(да, нет, указать степень опьянения)

Медицинское заключение о повреждении здоровья: летальный исход

8. Лица, допустившие нарушение государственных требований по охране

труда:

1. Электромонтер Курбанмагомедов К. – нарушение требований должностной инструкции

2. Производитель работ Иванов И.В. – невыполнение требований техники безопасности при производстве работ на высоте

Организация, работниками которой являются данные лица: ОАО «Дагэнерго», Затеречные электрические сети ул.Бирюзовая, 85, г.N, NN-ской области, 407856 Россия

9. Очевидцы несчастного случая - производитель работ Иванов И.В. –ул. Боронова, 8, кв.5

10. Мероприятия и сроки по устранению причин несчастного случая:

1. Провести внеплановый инструктаж с работниками ОАО «Дагэнерго» - Затеречные электрические сети по ОТ и ТБ. Ответственный - Мамонтов С.Р. Срок – до 31.12.2005

2. Провести проверку служб на наличие СИЗ. Ответственный - Мамонтов С.Р. Срок – до 31.12.2005

Председатель комиссии: ____________ Амосов Владимир Анатольевич

Члены комиссии:

______________ Шкут Елена Валерьевна

______________ Мубаракова Надежда Ивановна

______________ Абракадабров Игорь Валерьевич

______________ Мамонтов Сергей Романович
