3. Методы и средства обеспечения безопасности: обзор

Метод - это путь, способ достижения цели, исходящий из знания наиболее общих закономерностей.

Средства обеспечения безопасности в широком смысле — это конструктивное, организационное, материальное воплощение, конкретная реализация принципов и методов.

Принципы, методы и средства обеспечения безопасности - это логические этапы обеспечения безопасности. Выбор их зависит от конкретных условий деятельности, уровня опасности, стоимости и других критериев.

Важно понимать, что совмещение гомосферы и ноксосферы недопустимо с точки зрения безопасности. Поэтому обеспечение безопасности деятельности может быть достигнуто следующими тремя основными методами:

А — пространственное (или) временное разделение гомосферы и ноксосферы; этот метод реализуется средствами дистанционного управления, автоматизации, роботизации, организации и др.

Б —нормализация ноксосферы путем исключения опасности; это совокупность мероприятий, защищающих человека от шума, газа, пыли, опасности травмирования, и применения других средств коллективной защиты.

В—средства и приемы, направленные на адаптацию человека к соответствующей среде и повышению его защищенности. Данный метод реализует возможности профотбора, обучения, инструктажа, применения индивидуальных средств защиты.

В реальных условиях реализуется комбинация этих названных методов.

Для обеспечения безопасности исходя из способов защиты примеряют средства коллективной защиты (СКЗ) и средства индивидуальной защиты (СИЗ). Те и другие в зависимости от назначения делятся на классы. При этом СКЗ классифицируются в зависимости от опасных ж вредных факторов (средства защиты от шума, вибрации, электростатических зарядов и т.д.), а СИЗ, в основном—в зависимости от защищаемых органов (средства зашиты органов дыхания, рук, головы, лица, глаз и т.д.).

По техническому исполнению СКЗ подразделяются на следующие группы: ограждения, блокировочные, тормозные, предохранительные устройства, световая и звуковая сигнализации, приборы безопасности, цвета сигнальные, знаки безопасности, устройства автоматического контроля, дистанционного управления, заземления и зануления, вентиляция, отопление, освещение, изолирующие, герметизирующие средства и др.

К СИЗ относятся противогазы и респираторы, маски, различные виды специальной одежды и обуви, рукавицы, перчатки, каски, шлемы, противошумные шлемы, защитные очки, вкладыши, предохранительные пояса, дерматологические средства и др. Эти средства создаются согласно действующим нормам. Их следует рассматривать как вспомогательные и временные меры зашиты от опасных и вредных факторов.

4. Защитное зануление и заземление

Наибольшее распространение среди технических мер защиты человека в сетях до 1000 В получили защитное заземление, зануление.

Защитное заземление - это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей электроустановки, которые могут оказаться под напряжением (рис. 1).

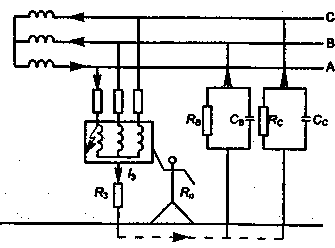

Рисунок 1 - Принципиальная схема защитного заземления

Защитное действие заземления основано на снижении напряжения прикосновения при попадании напряжения на нетоковедущие части (вследствие замыкания на корпус или других причин), что достигается уменьшением разности потенциалов между корпусом электроустановки и землей как из-за малого сопротивления заземления, так и повышения потенциала примыкающей к оборудованию поверхности земли. Чем меньше сопротивление заземления, тем выше защитный эффект. Значение сопротивления защитного заземления определяется из условия обеспечения на корпусе электроустановки допустимого напряжения прикосновения U_пду .

Согласно ГОСТ 12.1.030-81 для трехфазных сетей с заземленной нейтралью источника питания напряжением 220, 380, 660 В и однофазных сетей напряжением 127, 220, 380 В сопротивление заземления должно быть не более 8, 4, 2 Ом соответственно; в сетях с изолированной нейтралью до 1000 В R_з= 10 Ом в сочетании с контролем сопротивления изоляции.

При напряжениях от 1 кВ до 35 кВ включительно .R_з = 250/I₃. Реально оно не превышает 10 Ом.

При больших токах замыкания на землю (т. е. более 500 А), что характерно для линий 110 кВ и выше, R₃  0,5 Ом.

Защитное заземление применяется в трехфазной трехпроводной сети напряжением до 1000 В с изолированной нейтралью и выше 1000 В с любым режимом нейтрали (в четырехпроводных трехфазных сетях с заземленной нейтралью напряжением до 1000 В в качестве защитной меры в стационарных установках применяется зануление).

Зануление - это преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением (рис.2).

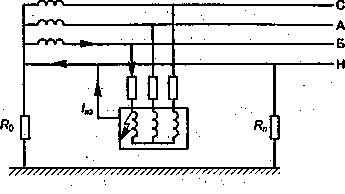

Рисунок 2 - Принципиальная схема зануления электроустановки (I _нз – нулевой провод, R₀ –составление заземления нейтралью, R_n –повторное заземление сети)

Защитное действие зануления состоит в следующем. При пробое изоляции на корпус образуется цепь с очень малым противлением: фаза-корпус-нулевой провод- фаза. Следовательно, пробой на корпус при наличии зануления превращается в однофазное короткое замыкание (КЗ).

Возникающий в цепи ток резко возрастает, в результате срабатывает максимальная токовая защита и отключает поврежденный участок сети. Для обеспечения надежного отключения необходимо, чтобы ток КЗ превышал номинальный ток защиты:

Где I_ном - номинальный ток плавкой вставки или ток расщепителя автомата; К — коэффициент, кратный 3 для плавких вставок и автоматов с обратнозависимой от тока характеристикой, при отсутствии заводских данных для автоматов с номинальным током до 100 А кратность тока КЗ относительно величины установки следует принимать равной 1,4, для прочих автоматов - 1,25.

Для схемы зануления необходимо наличие в сети нулевого провода, заземления нейтрали источника и повторного заземления нулевого провода.

Назначение нулевого провода - создание для тока КЗ цепи с малым сопротивлением, чтобы этот ток был достаточным для срабатывания защиты, т. е. быстрого отключения поврежденной установки от сети.

Назначение повторного заземления нулевого провода, которое для воздушных сетей осуществляется через каждые 250 м, состоит в уменьшении потенциала зануленных корпусов при обрыве нулевого провода и замыкании фазы на корпус за местом обрыва. Поскольку повторное заземление значительно уменьшает опасность поражения током, но не устраняет ее полностью, необходима тщательная прокладка нулевого провода, чтобы исключить обрыв. Нельзя ставить в нулевом проводе предохранители, рубильники и другие приборы, нарушающие целостность нулевого провода.

Назначение заземления нейтрали - снижение до минимального значения напряжения относительно земли нулевого провода и всех присоединенных к нему корпусов при случайном замыкании фазы на землю.

В соответствии с ГОСТ 12.1.030-81 защитное заземление или зануление электроустановок следует выполнять:

- при номинальном напряжении 380 В и выше переменного тока, а также 440 В и выше постоянного тока - во всех случаях;

- при номинальном напряжении от 42 до 380 В переменного тока и от 110 до 440 В постоянного тока - при работах в условиях с повышенной опасностью и особо опасных.
