Блок мерный

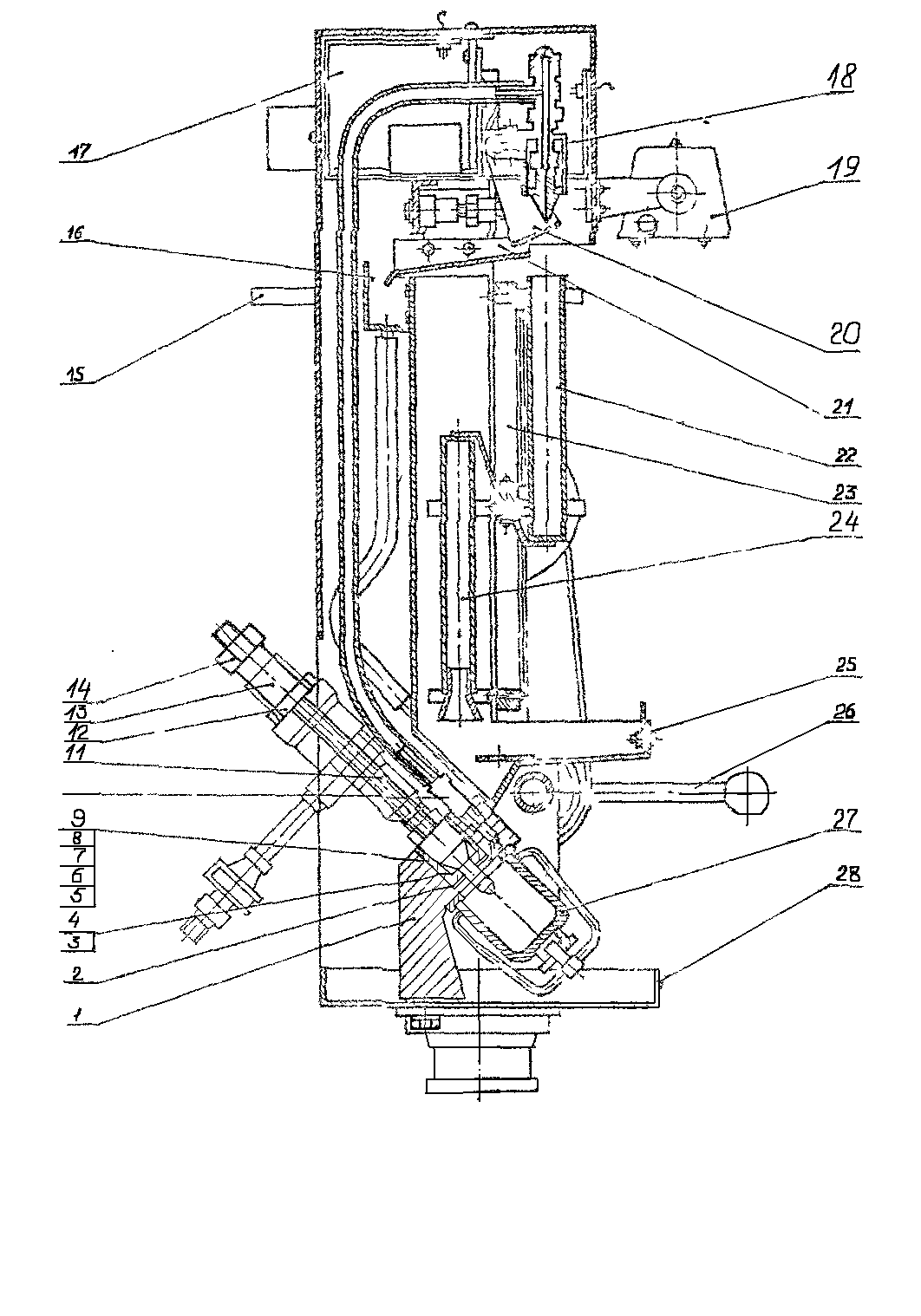

Рис.3. Блок мерный. 1 – корпус; 2,3,4 – кольцо; 5,6,7,8,9 – втулка; 10 – клапан; 11 – шпилька; 12 – планка; 13 - втулка; 14 – гайка; 15 – зажим; 16 – корыто; 17 – электромагнит; 18 – блок успокоителей; 19 - светильник; 20 – шторка; 21 – лоток; 22 – цилиндр; 23 – рамка; 24 – пробирка; 25 – лоток; 26 – рукоятка; 27 – стакан-отстойник; 28 – поддон.

Система топливоподачи стенда

Для испытаний топливной аппаратуры в стенде предусмотрены системы низкого и высокого давления (рис. 4).

Система высокого давления включает: стендовый насос Н, зо­лотник напорный КП, который работает как предохранительный клапан, дроссели ДР1 и ДР2, фильтр тонкой очистки АК, состоящий из двух фильтрующих элементов тонкой очистки топлива, клапанную ко­робку А1, корпус датчика температуры ДТ с датчиками температуры и трубопроводы высокого давления.

Стендовый насос расположен непосредственно в топливном баке. Привод его производится от электродвигателя через упругую муфту.

С помощью стендового насоса можно осуществлять подогрев топлива, испытывать ТНВД без штатных топливоподкачивающих насосов, подавать топливо под давлением к ТНВД для регулировки геометрического начала подачи топлива секциями ТНВД, определять давление подъема нагнетательных клапанов, а также испытывать шестеренчатые подкачивающие насосы и фильтры.

Предохранительный клапан (золотник напорный КП)

Рис.4. Система топливоподачи стенда

отрегулирован на давление 3 МПа. Клапан служит для перепуска топлива из системы высокого давления в бак при повышении давления в системе выше 3 МПа.

Дроссель ДР2 позволяет плавно изменять количество подаваемо­го топлива в головку, дроссель ДР1 служит для перекрытия трубопровода высокого давления при прогреве топлива в баке от стендового насоса до необходимой температуры.

В клапанной коробке А1 установлены два обратных клапана и предохранительный клапан, отключающий манометр МН2 при давлении свыше 0.5 МПа. Манометр МН1 высокого давления рассчитан на давле­ние до 4 МПа. Манометр показывает давление топлива в топливном канале испытываемого насоса. Для сглаживания пульсаций давления топлива перед обоими манометрами поставлены демпферы.

Система низкого давления используется для испытания ТНВД со штатными топливоподкачивающими насосами.

Система гидропривода стенда

Гидропривод стенда (рис.5) состоит из основания, выполняющего роль бака, регулируемых насосов НА, НМ, фильтра Ф, предохра­нительных клапанов КП1 и КП2, теплообменника АТ.

Гидропривод выполнен по замкнутой схеме. Насос НА и гидро­мотор НМ соединены трубопроводами высокого давления

Рис.5. Система гидропривода стенда

(на схеме обозначены утолщенной линией). Насос подает рабочую жидкость (масло) во всасывающую магистраль.

Рис.6. Скоростная характеристика стенда

Регулирование скоростного режима выходного вала стенда производится с помощью изменения производительности насоса НА, а при частоте вращения более 1400 об/мин гидромотором НМ. Скоростная характеристика привода стенда приведена на рис.6.
